Baza magazynowa paliw i chemikaliów
Konstrukcje budowlane bazy magazynowej i terminala paliw, chemikaliów i gazu płynnego. W projekcie budowlanym zamiennym i projekcie wykonawczym zaprojektowaliśmy pompownie w formie stalowych wiat na żelbetowych tacach i ścianach oporowych, fronty kolejowe z pomostami obsługowymi, stanowisko nalewcze autocystern oraz estakady technologiczne prowadzące rurociągi i trasy kablowe nad drogami i torowiskami. W kolejnym etapie zaprojektowaliśmy rozbudowę bazy: nowe estakady, front kolejowy gazu płynnego o długości ok. 124 m i przedłużenie kanału frontu kolejowego.
- Rok
- 2020–2021, rozbudowa 2025–2026
- Rola MJKM
- Projekt konstrukcji — projekt budowlany zamienny i wykonawczy
Wszystkie obiekty w jednym modelu
Pompownie, fronty kolejowe, stanowisko nalewcze, estakady technologiczne i rozbudowa w jednym układzie. Elementy o złożonej geometrii pokazane uproszczonymi bryłami — dokładniejsze są modele poszczególnych obiektów. Przełączaj warstwy: beton i stal.
Obiekty
Pompownia 9
Stalowa wiata pompowni na żelbetowej ścianie oporowej zagłębionej poniżej poziomu terenu.
Zobacz obiekt →
Pompownia 10.1
Stalowa wiata pompowni na stopach żelbetowych, z posadzką w formie żelbetowej tacy.
Zobacz obiekt →
Pompownia 10.2
Stalowa wiata pompowni na żelbetowej ścianie oporowej i stopach fundamentowych.
Zobacz obiekt →
Pompownia 11
Stalowa wiata pompowni na żelbetowej tacy — zespole ścian oporowych połączonych z płytą fundamentową.
Zobacz obiekt →

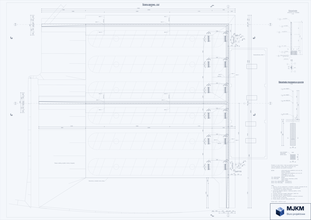

Ściana oporowa nasypu zbiorników LPG
Monolityczna ściana oporowa w kształcie litery F, ograniczająca nasyp z sześcioma podziemnymi zbiornikami gazu płynnego.
Zobacz obiekt →
Front kolejowy 16–19
Stalowa wiata frontu kolejowego z dwoma pomostami obsługowymi, posadowiona nad dwoma żelbetowymi kanałami technologicznymi.
Zobacz obiekt →
Front kolejowy LPG 20
Stalowa wiata frontu kolejowego z pomostem obsługowym i konstrukcją wsporczą instalacji zraszaczowej.
Zobacz obiekt →
Estakada E1
Estakada rurociągowa przechodząca nad torowiskami, z przęsłami w postaci kratownic przestrzennych.
Zobacz obiekt →
Estakada E2 i stanowisko nalewcze autocystern
Wielokrotnie załamana estakada nad drogami i torowiskami oraz stalowa wiata stanowiska nalewczego z pomostami obsługowymi.
Zobacz obiekt →
Estakada E3
Niska estakada rurociągowa z podwyższoną podporą pod kratownicę przechodzącą nad drogą.
Zobacz obiekt →

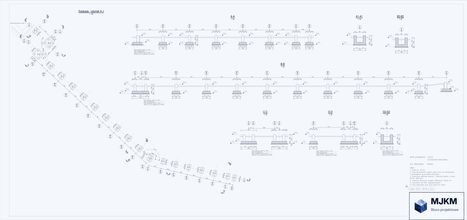

Estakada E4
Niska, kilkukrotnie załamana estakada wzdłuż zbiorników magazynowych, z fundamentami na zmiennych rzędnych terenu.
Zobacz obiekt →
Estakada E5
Rozgałęziona estakada z wielopoziomowym węzłem stalowym i rusztem przy pompowni.
Zobacz obiekt →
