Estakada E1
Estakada rurociągowa przechodząca nad torowiskami, z przęsłami w postaci kratownic przestrzennych.
- Typ
- Ramy stalowe z przęsłami kratowymi na stopach żelbetowych
- Materiał
- Beton C30/37, stal zbrojeniowa RB500W, stal S235J2 i S355J2
- Wymiary
- Ok. 73 × 5 m, wysokość ok. 8–9,5 m
Model konstrukcyjny 3D
Stopy fundamentowe i stalowa konstrukcja estakady z biegami schodowymi.
Ładowanie modelu 3D…
Dokumentacja

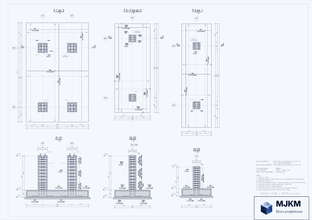

Wybrane arkusze z dokumentacji wykonawczej.

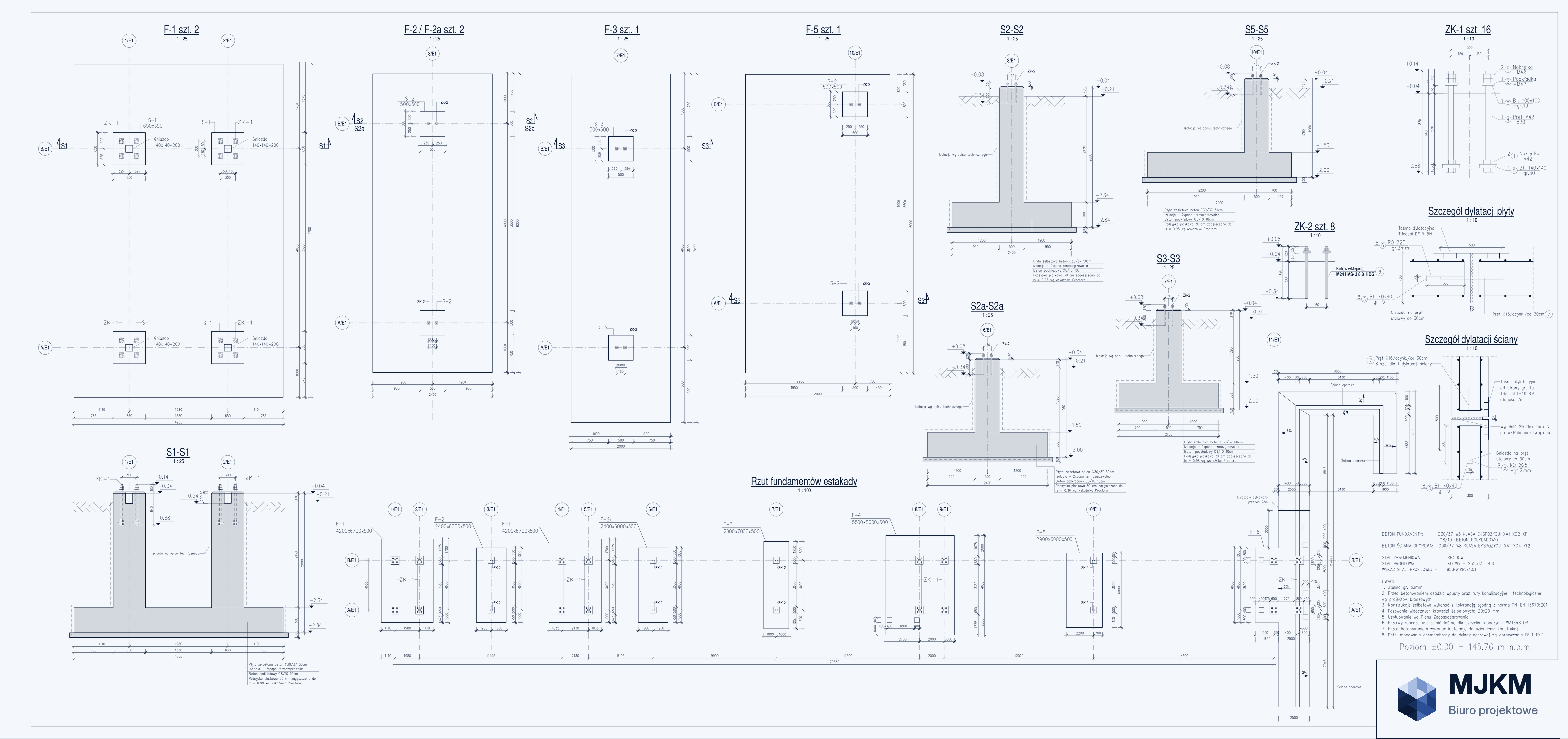

01Fundamenty — rzuty i przekroje
