Portfolio
Zobacz jakie projekty zrealizowaliśmy
Zobacz jak wyglądają wybrane ze zrealizowanych przez nas projektów.
Projekty
Zaprojektowane przez nas konstrukcje — od fundamentów po dokumentację wykonawczą.
Infrastruktura paliwowa · konstrukcje budowlaneTerminal paliw
Rozbudowa i dostosowanie terminala paliw do standardów JIG. Zaprojektowaliśmy komplet konstrukcji budowlanych rozbudowy — od fundamentów zbiorników i estakad rurociągowych, przez podkonstrukcje stalowe, wiaty i posadzki przemysłowe, po ścianki oporowe i przejście nad drogą. Model koordynacyjny 3D całej bazy opracowaliśmy z własnej inicjatywy — okazał się na tyle przydatny, że udostępniliśmy go pozostałym branżom.
Zobacz realizację →

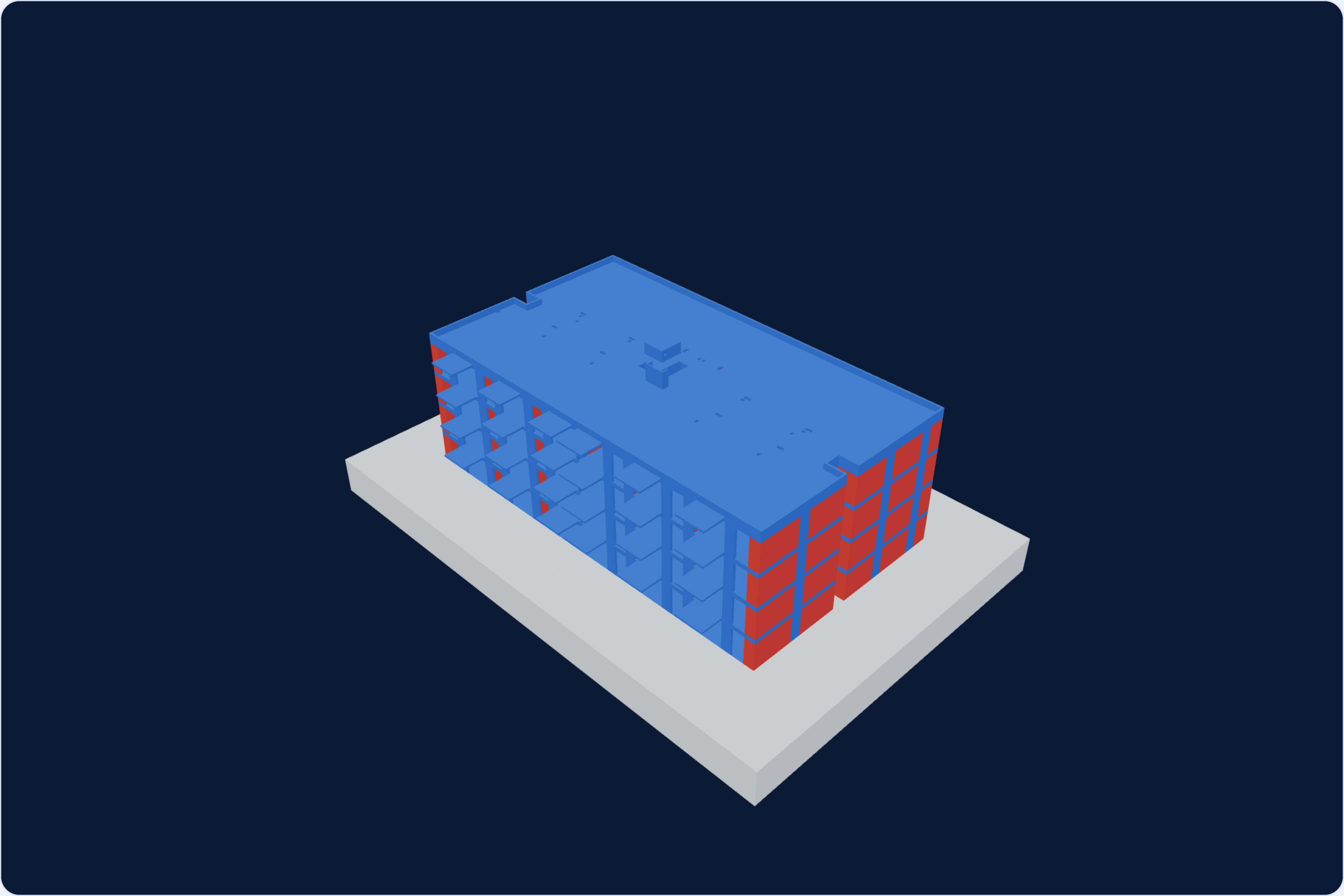

Żelbet + mur · układ ścianowo-słupowyObiekt mieszkalno-usługowy
Budynek usługowy zamieszkania zbiorowego. Układ ścianowo-słupowy z żelbetowym trzonem, posadowiony bezpośrednio na płycie fundamentowej.
Zobacz realizację →
Żelbet · fundamenty technologiczneZakład spożywczy
Przebudowa i rozbudowa zakładu spożywczego o budynek produkcyjno-magazynowy z nową linią technologiczną. Projekt konstrukcyjny fundamentów pod urządzenia i ciągi technologiczne — pełne modele zbrojenia 3D.
Zobacz realizację →
Stal · konstrukcja wspornikowaWspornik dachowy
Wspornikowe zadaszenie domu jednorodzinnego — stalowy ruszt wysunięty poza obrys budynku, przenoszący całe obciążenie na zakotwienia w konstrukcji żelbetowej. Nietypowa geometria wysięgu wymagała dokładnej analizy statycznej, którą przeprowadziliśmy na modelu przestrzennym w RFEM 6. Konstrukcję zaprojektowaliśmy z profili zamkniętych RRK od 60×4 do 140×10 ze stali S235JR i doprowadziliśmy do dokumentacji wykonawczej wraz z detalami połączeń i zakotwień. Ruszt scalono na ziemi i wprowadzono na miejsce dźwigiem w całości.
Zobacz realizację →
Żelbet · fundamenty kielichowe i infrastruktura towarzyszącaHala magazynowa z infrastrukturą towarzyszącą
Konstrukcja żelbetowa hali magazynowej o długości 400 m wraz z infrastrukturą towarzyszącą. Zaprojektowaliśmy fundamenty kielichowe pod stalową konstrukcję nośną hali oraz fundamenty dla ramp przeładunkowych. Integralną częścią opracowania był podziemny zbiornik przeciwpożarowy, zabezpieczony palami przed wyporem, a także mur oporowy i studzienka wodomierzowa.
Zobacz realizację →
Stal · projekt wykonawczy-warsztatowyBudynek gospodarczy w zabudowie siedliskowej
Projekt wykonawczy-warsztatowy konstrukcji stalowej budynku gospodarczego. Zaprojektowaliśmy jednokondygnacyjny obiekt z częścią obudowaną oraz wiatą. Konstrukcję nośną tworzą stalowe ramy słupowo-ryglowe, usztywnione stężeniami ściennymi i połaciowymi; układ uzupełniają ciągłe płatwie zimnogięte współpracujące z obudową dachową z płyt warstwowych.
Zobacz realizację →
Żelbet, mur i stal · wytyczne konstrukcyjneBudynek usługowo-magazynowy
Wytyczne konstrukcyjne do projektu technicznego: konstrukcje żelbetowe budynku biurowego oraz konstrukcje stalowe budynku magazynowego. Zakres objął obliczenia i dobór profili stalowych wraz z połączeniami i ich zakotwieniem w fundamentach, a także wytyczne zbrojeniowe słupów, belek, stropów, schodów i fundamentów.
Zobacz realizację →
Stal · przestrzenna rama o węzłach sztywnychZadaszenie wjazdu do garażu podziemnego
Projekt wykonawczy stalowego zadaszenia wjazdu do garażu podziemnego. Konstrukcję zaprojektowaliśmy jako przestrzenną ramę o węzłach sztywnych, przekrytą blachą trapezową, ze słupami mocowanymi kotwami wklejanymi do istniejących ścian żelbetowych. Zamocowanie do konstrukcji już wykonanej wymagało sprawdzenia nośności zakotwień jako osobnego warunku, obok samej ramy.
Zobacz realizację →
Stal · projekt wykonawczy-warsztatowy trzech obiektówWiata, zadaszenie i budynek mały
Projekt wykonawczy-warsztatowy konstrukcji stalowych trzech obiektów zakładu przemysłowego: wiaty dużej, zadaszenia oraz budynku małego. Dla każdego z nich zaprojektowaliśmy ramy, rygle, płatwie i stężenia wraz z połączeniami, a także obudowę z blachy trapezowej — ścienną i dachową. Opracowanie doprowadziliśmy do poziomu warsztatowego, czyli z wykazami i detalami gotowymi do prefabrykacji.
Zobacz realizację →
Stal i żelbet · projekt wykonawczyBudynek gospodarczy na płycie fundamentowej
Projekt wykonawczy budynku gospodarczego o konstrukcji stalowej, posadowionego na żelbetowej płycie fundamentowej. Zaprojektowaliśmy ramy słupowo-ryglowe z płatwiami z profili zimnogiętych oraz płytę fundamentową wraz z podjazdem — czyli obie branże konstrukcyjne w jednym opracowaniu, od posadowienia po obudowę z płyt warstwowych.
Zobacz realizację →
Żelbet i mur · dwa warianty konstrukcyjneHala magazynowa na materiały sypkie
Projekt wykonawczy hali magazynowej na materiały sypkie, opracowany w dwóch wariantach konstrukcyjnych do wyboru przez inwestora. W obu przyjęliśmy posadowienie bezpośrednie na stopach i ławach fundamentowych oraz żelbetowe rdzenie ścian; hale różnią się materiałem ścian — bloki betonowe typu LEGO albo bloki szalunkowe. Ściany hali na materiały sypkie pracują na parcie składowanego materiału, więc wariant ściany przekłada się wprost na zbrojenie rdzeni i ław.
Zobacz realizację →
Stal · projekt wykonawczy-warsztatowy z oddziaływaniami sejsmicznymiZewnętrzna klatka schodowa z analizą sejsmiczną
Projekt wykonawczy-warsztatowy stalowej klatki schodowej dobudowanej do istniejącego obiektu, wykonany z uwzględnieniem oddziaływań sejsmicznych. Zaprojektowaliśmy konstrukcję ramową z biegami schodowymi i czterema poziomami pomostów roboczych, usztywnioną stężeniami poziomymi i pionowymi, zamocowaną w płycie fundamentowej kotwami wklejanymi. Konstrukcja wymagała zaprojektowania na warunki sejsmiczne — zarówno profile główne, jak i zakotwienie.
Zobacz realizację →
Opinie techniczne
Analizy statyczne i sprawdzenia konstrukcji istniejących albo projektowanych przez kogoś innego.
Żelbet · opinia technicznaŁawa żelbetowa pod odwodnienie liniowe
Opinia techniczna dotycząca analizy układu statycznego żelbetowej ławy pod nowo projektowane odwodnienie liniowe. Zaprojektowaliśmy zbrojenie podłużne ławy oraz zbrojenie kotwiące ją do istniejącego stropu garażu podziemnego, a ławę zdylatowaliśmy na odcinki trzymetrowe. Głównym obciążeniem w analizie było oddziaływanie termiczne — na jego podstawie wykonaliśmy sprawdzenie zmęczeniowe zbrojenia i betonu.
Zobacz realizację →
Stal · opinia technicznaStalowe schody zewnętrzne
Opinia techniczna dotycząca analizy statycznej stalowych schodów zewnętrznych. Zweryfikowaliśmy stan graniczny nośności i użytkowalności profili konstrukcji oraz zaprojektowaliśmy połączenia. Analizowana konstrukcja przestrzenna składa się z ram, belek podłużnych i biegów schodowych, opartych na istniejących fundamentach żelbetowych i połączonych z istniejącym budynkiem.
Zobacz realizację →
Stal · opinia technicznaBalustrady tarasowe i balkonowe
Opinia techniczna dotycząca analizy statycznej stalowych balustrad tarasowych i balkonowych. Zweryfikowaliśmy stan graniczny nośności i użytkowalności balustrady oraz kotew chemicznych w dwóch wariantach mocowania.
Zobacz realizację →
Drewno · opinia technicznaPawilon gastronomiczny — konstrukcja drewniana
Opinia techniczna dotycząca wpływu dodatkowej izolacji akustycznej na konstrukcję drewnianą pawilonu gastronomicznego. Wykonaliśmy przestrzenny model statyczny i zweryfikowaliśmy stan graniczny nośności oraz użytkowalności głównych elementów konstrukcji.
Zobacz realizację →
