Wspornik dachowy

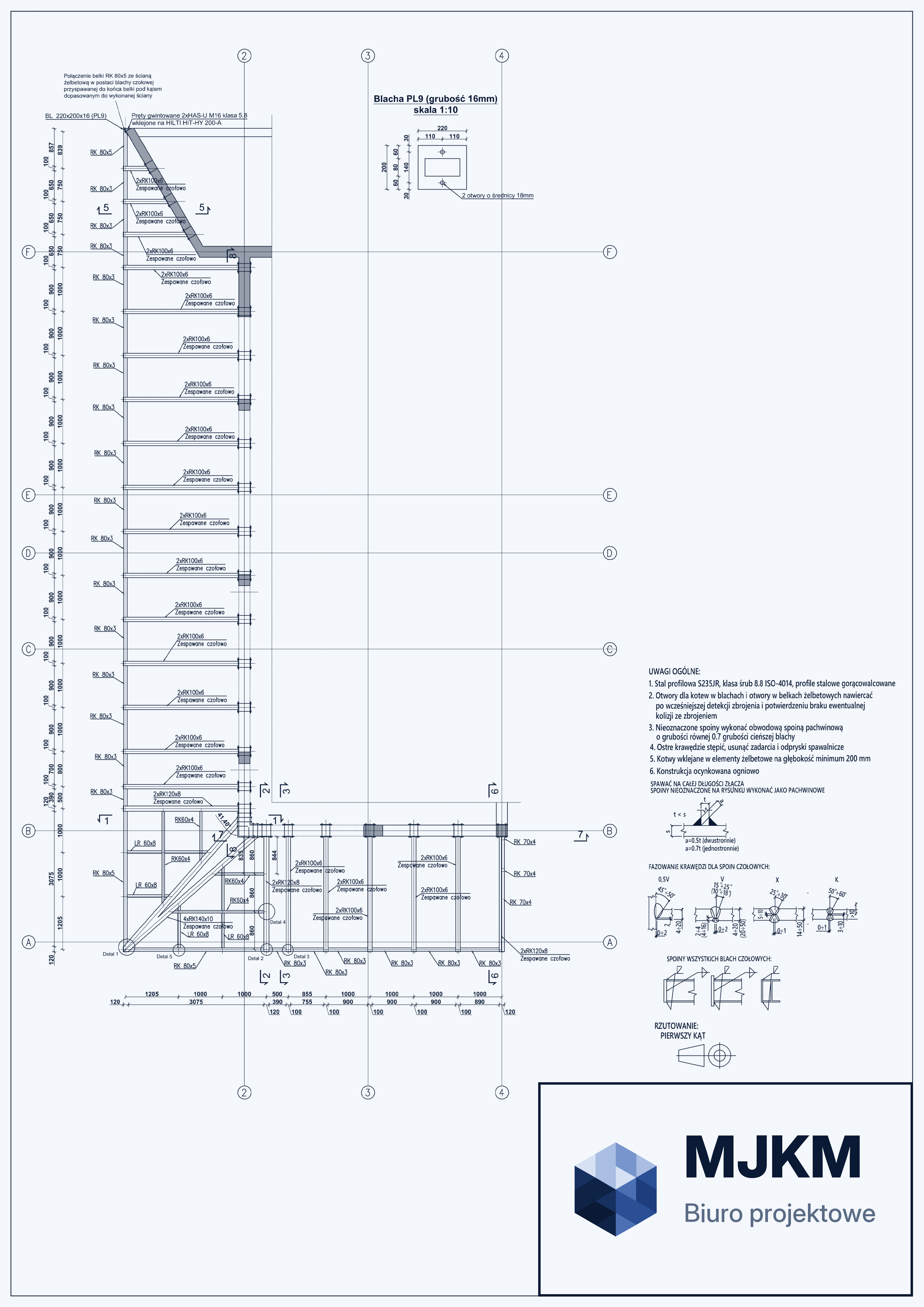

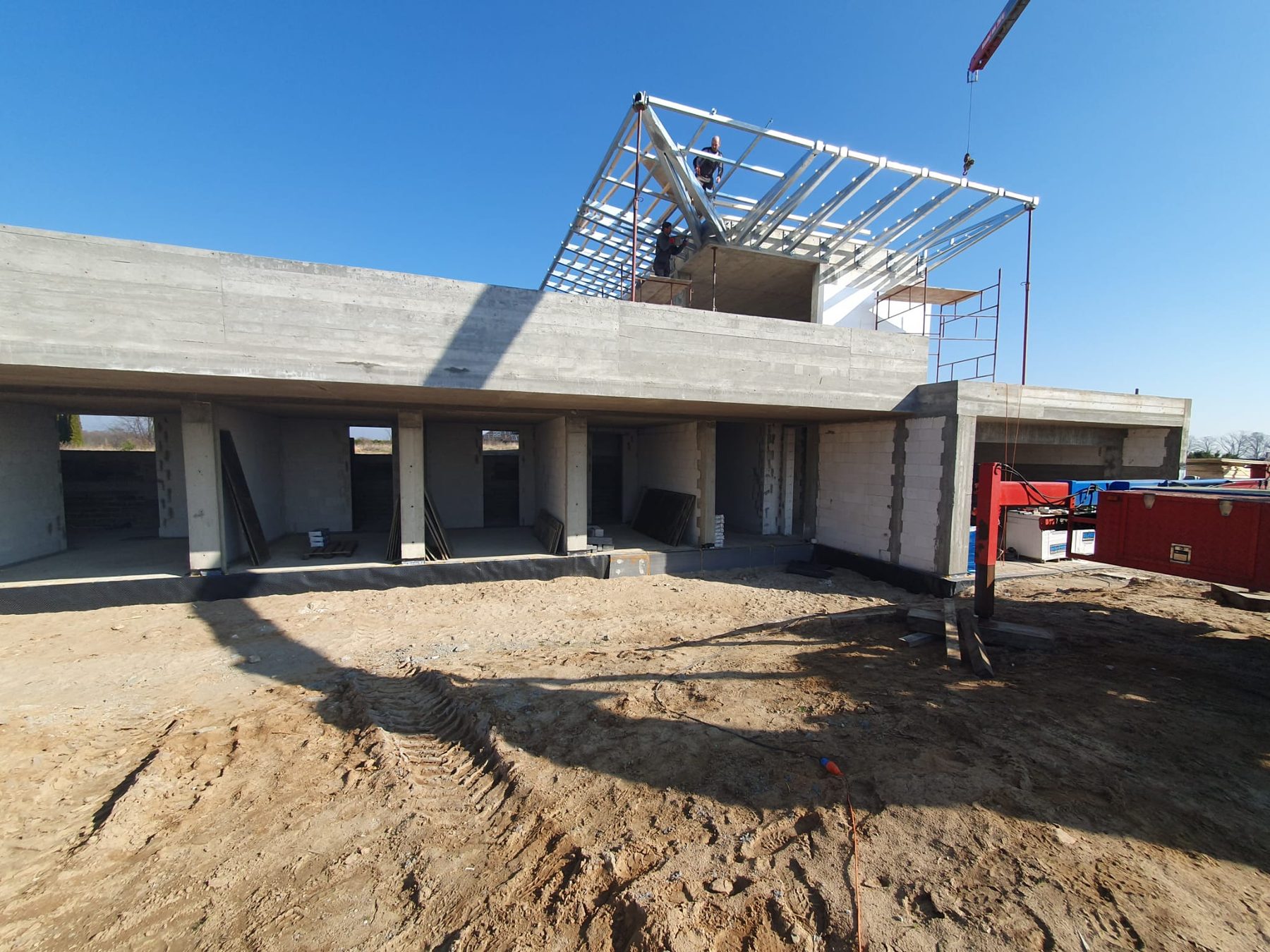

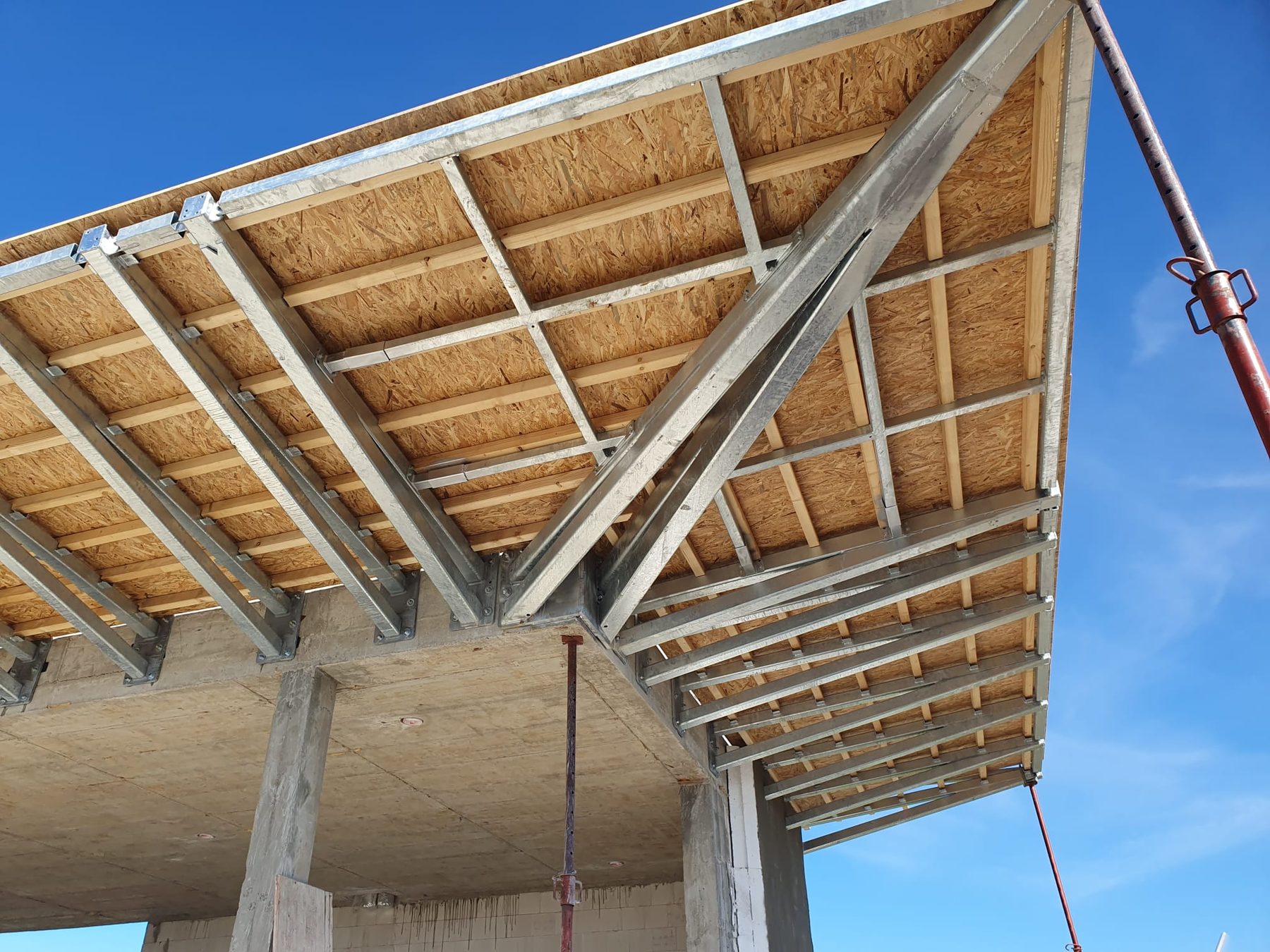

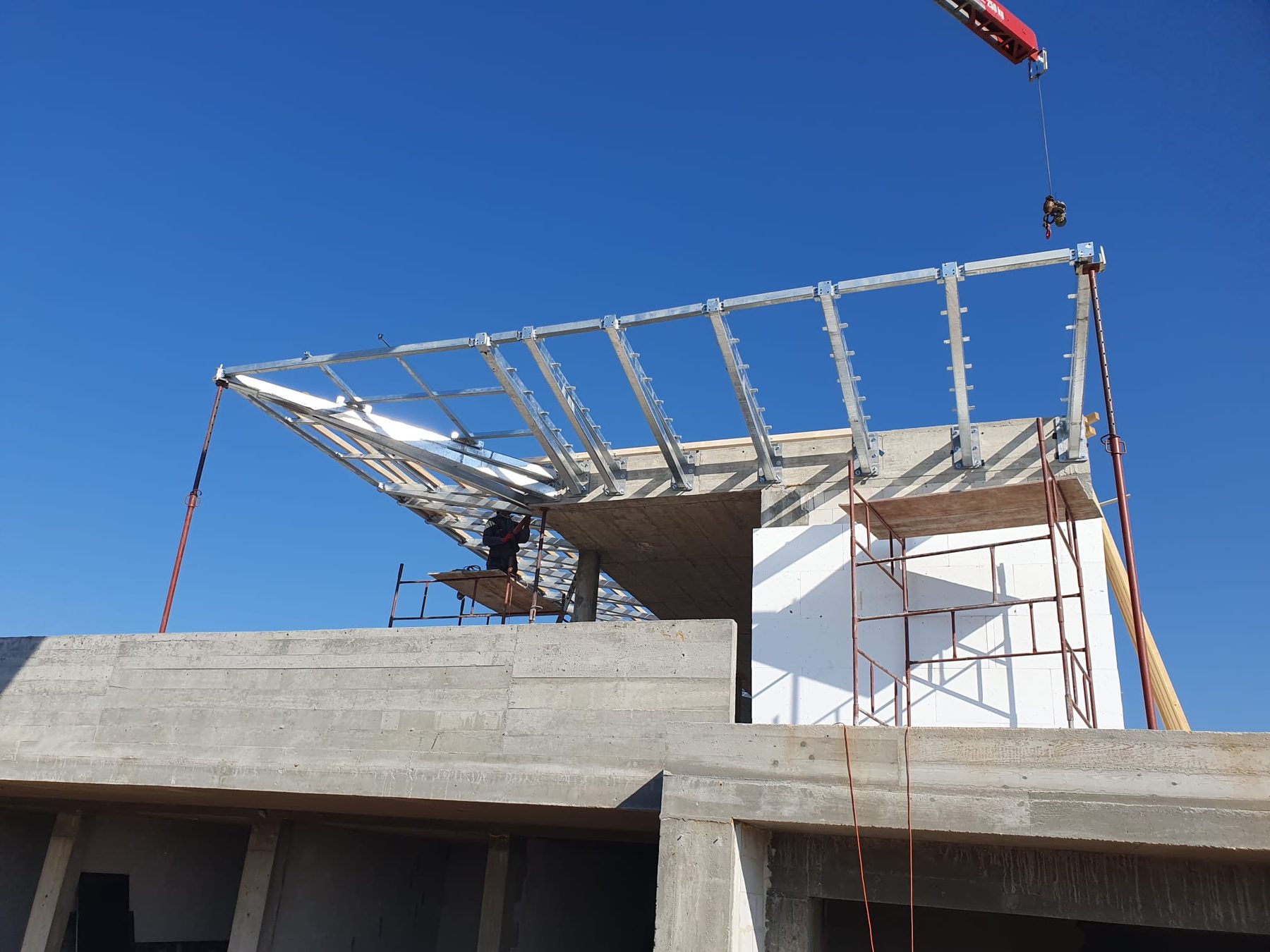

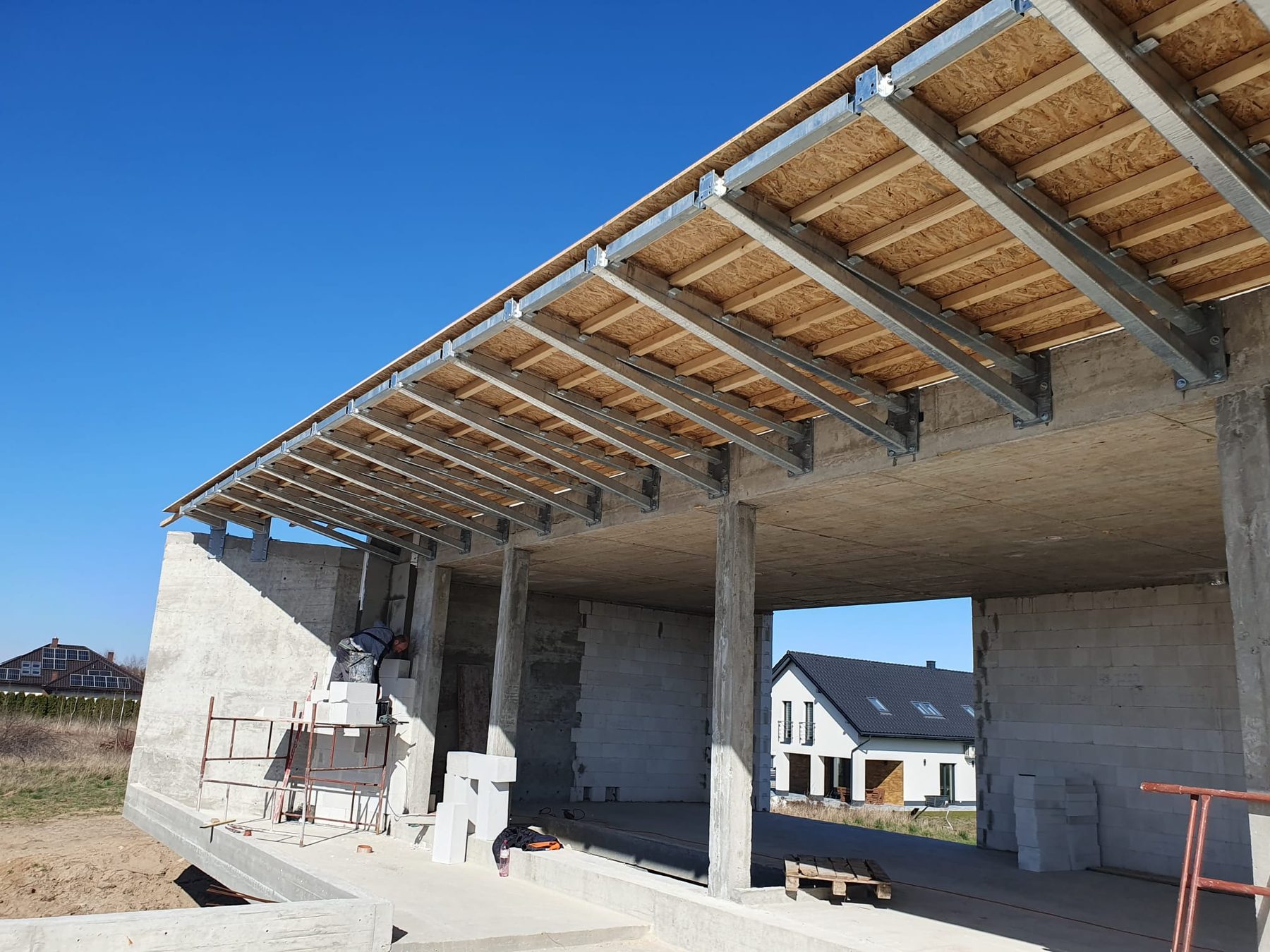

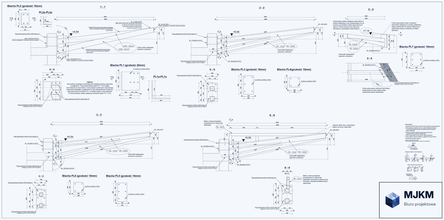

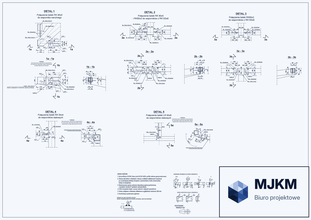

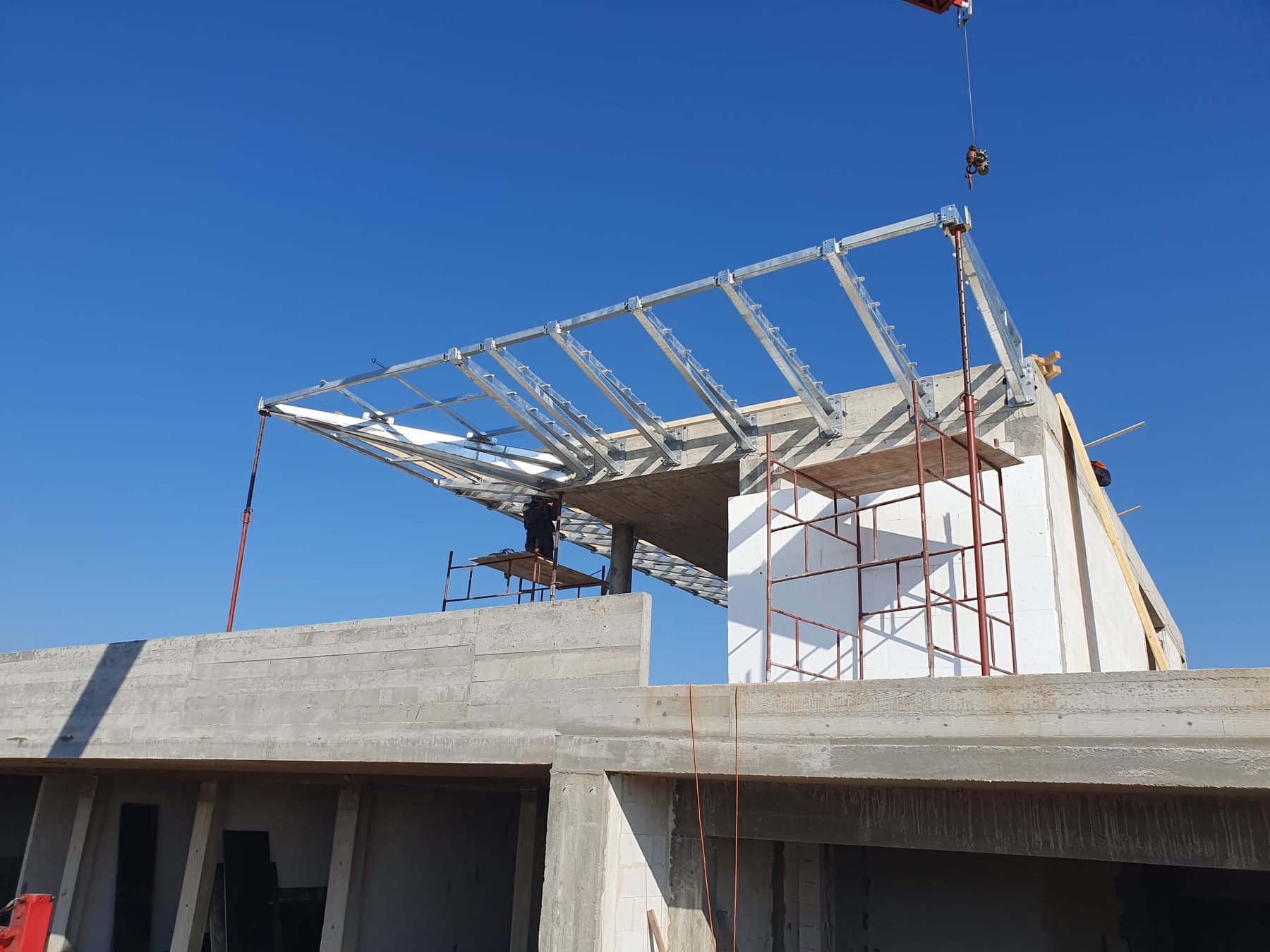

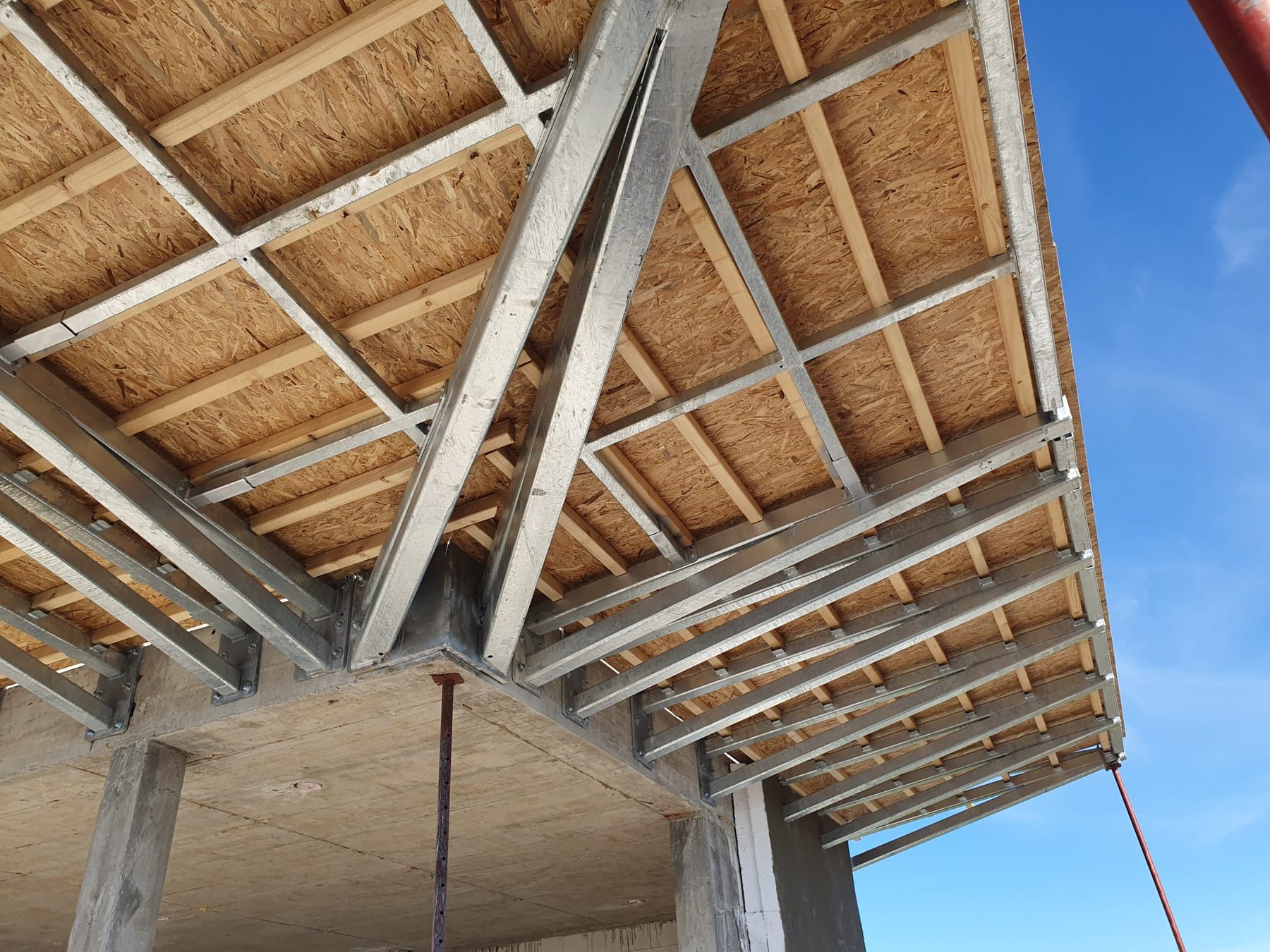

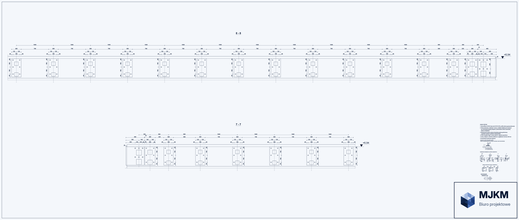

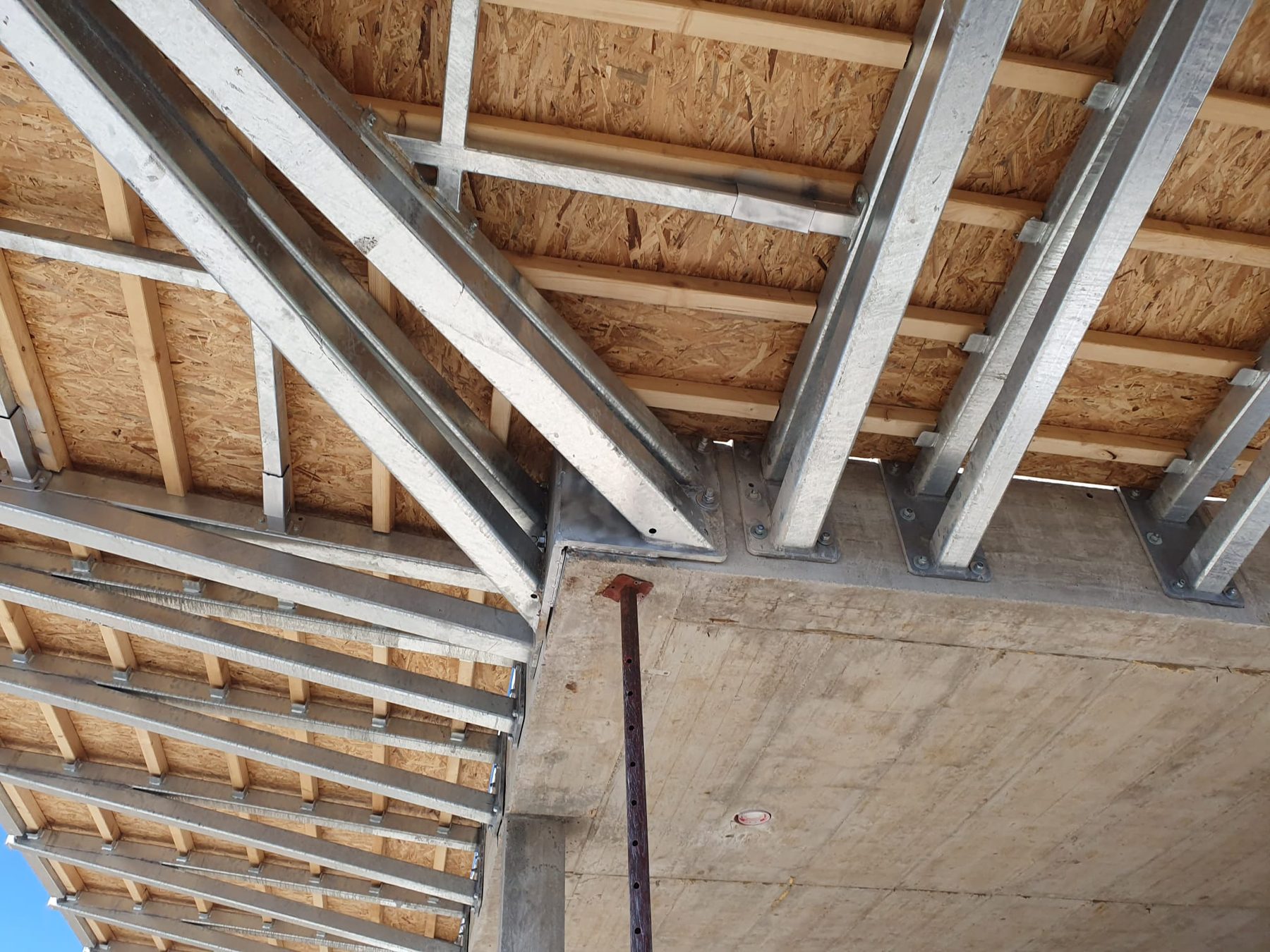

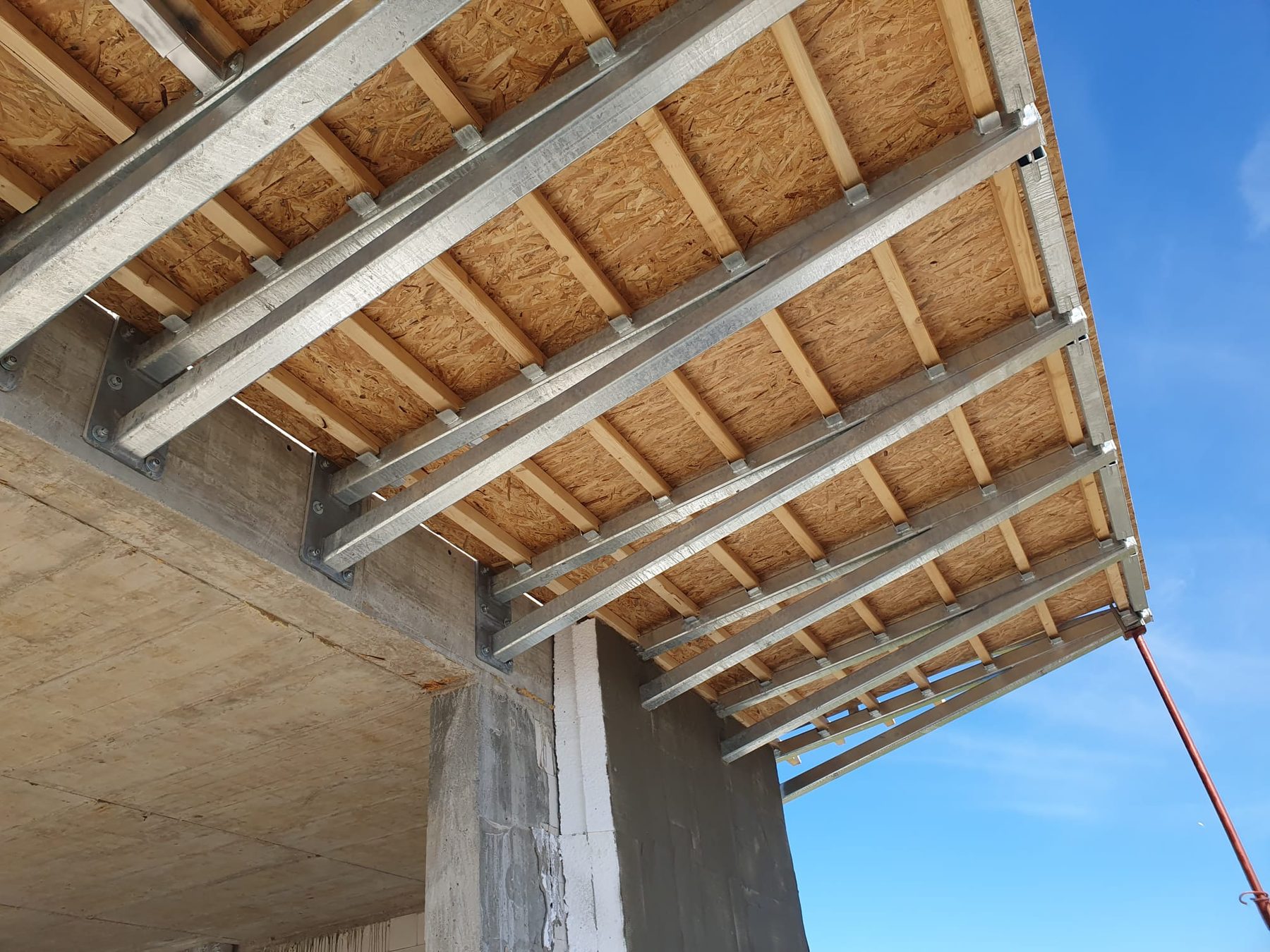

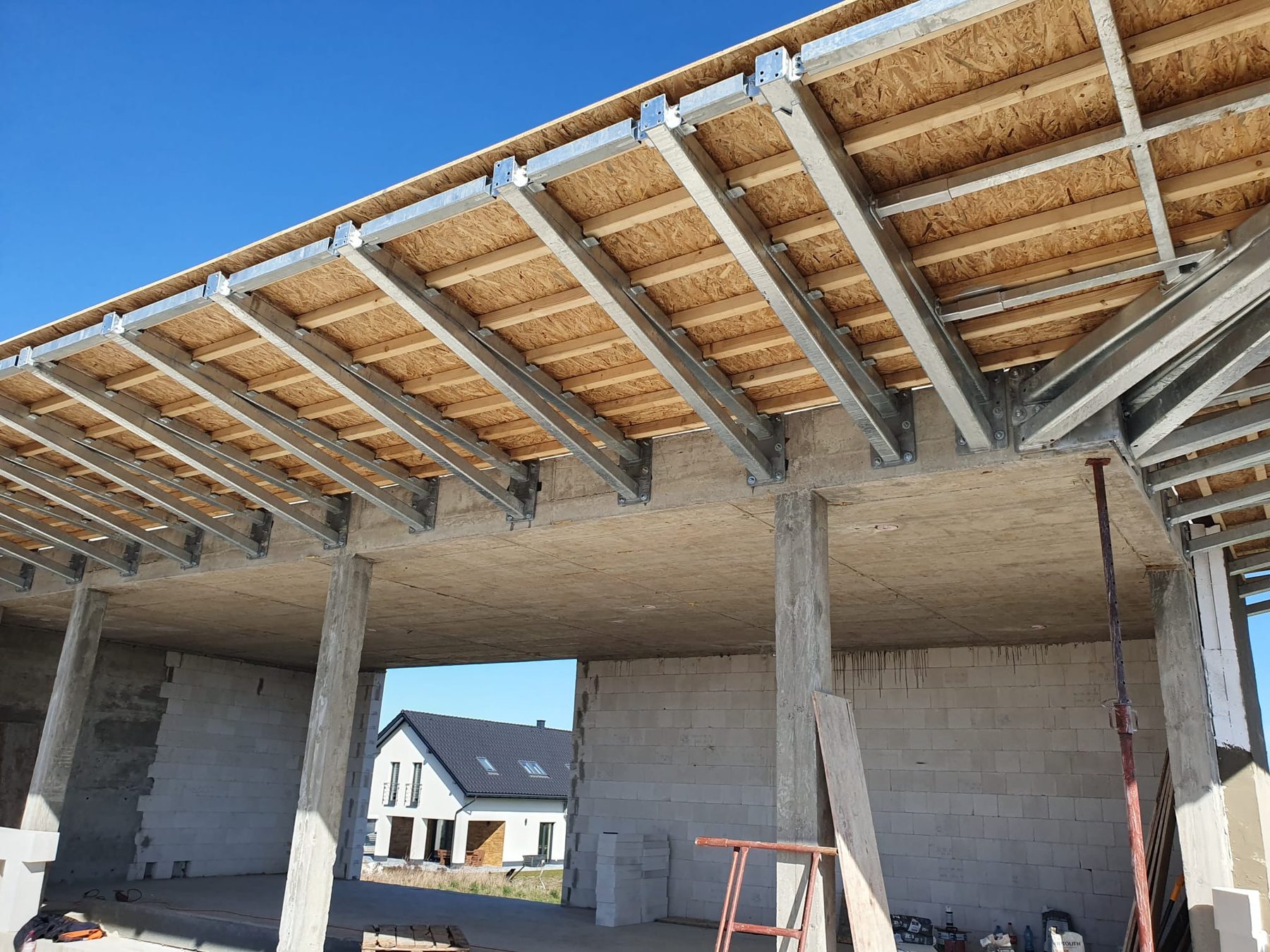

Wspornikowe zadaszenie domu jednorodzinnego — stalowy ruszt wysunięty poza obrys budynku, przenoszący całe obciążenie na zakotwienia w konstrukcji żelbetowej. Nietypowa geometria wysięgu wymagała dokładnej analizy statycznej, którą przeprowadziliśmy na modelu przestrzennym w RFEM 6. Konstrukcję zaprojektowaliśmy z profili zamkniętych RRK od 60×4 do 140×10 ze stali S235JR i doprowadziliśmy do dokumentacji wykonawczej wraz z detalami połączeń i zakotwień. Ruszt scalono na ziemi i wprowadzono na miejsce dźwigiem w całości.

Rok

2025

Rola MJKM

Analiza statyczna i projekt wykonawczy

Typ

Konstrukcja stalowa

Materiał

Stal S235JR
