Pawilon gastronomiczny — konstrukcja drewniana
Opinia techniczna dotycząca wpływu dodatkowej izolacji akustycznej na konstrukcję drewnianą pawilonu gastronomicznego. Wykonaliśmy przestrzenny model statyczny i zweryfikowaliśmy stan graniczny nośności oraz użytkowalności głównych elementów konstrukcji.
- Rok
- 2026
- Rola MJKM
- Opinia techniczna — obliczenia statyczne
- Typ
- Konstrukcja drewniana, układ ramowy
- Materiał
- Drewno klasy C24 wg EN 338
Model konstrukcyjny 3D
Model analityczny konstrukcji drewnianej — belki, słupy i wiązary głównego układu nośnego.
Ładowanie modelu 3D…
Z opracowania

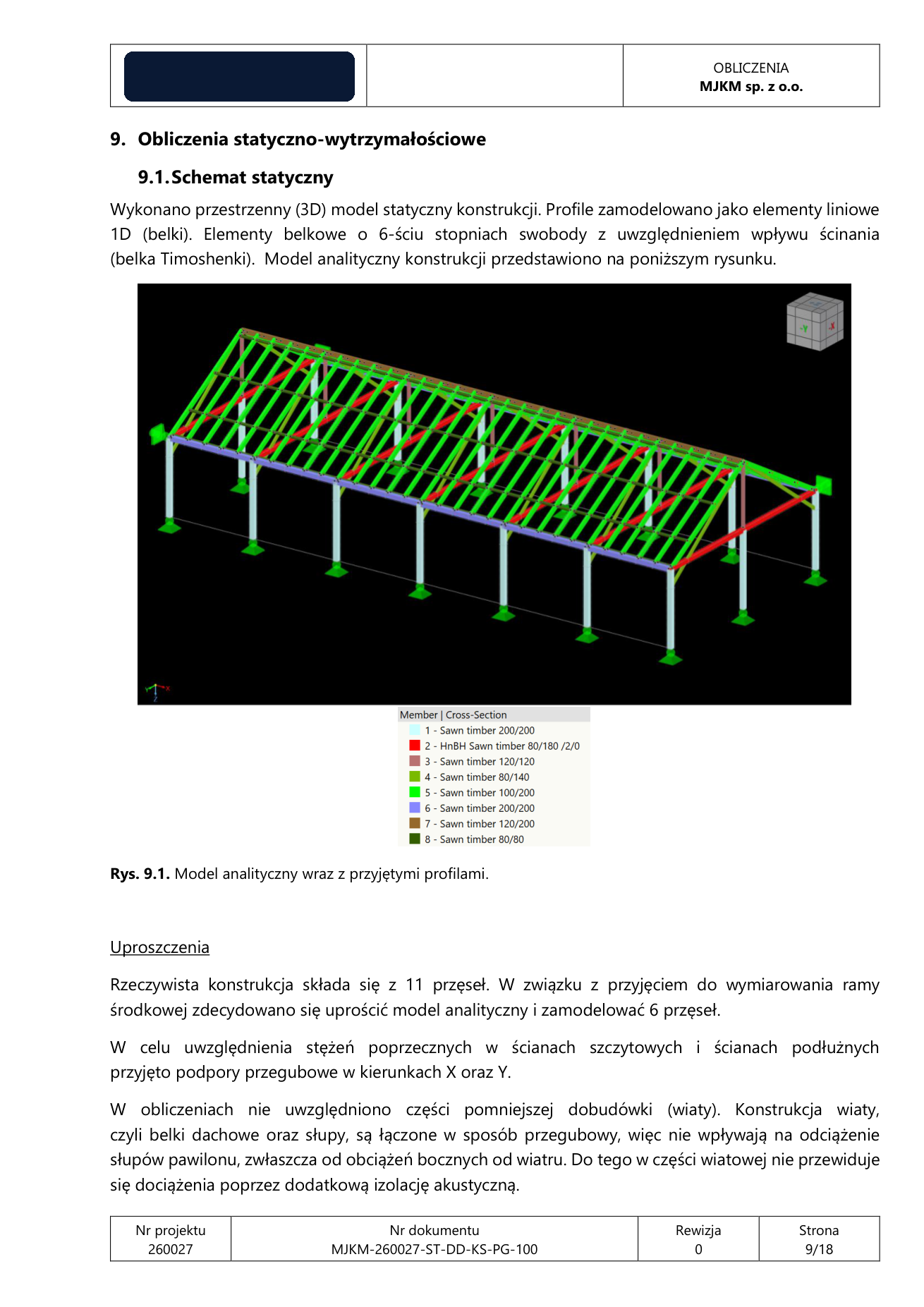

Wybrane strony opracowania: schematy statyczne, mapy naprężeń i wytężenia węzłów, wyniki obliczeń.
01Schemat statyczny i model analityczny
Kółko — zoom · przeciągnij — przesuń · dwuklik — reset
