Ława żelbetowa pod odwodnienie liniowe
Opinia techniczna dotycząca analizy układu statycznego żelbetowej ławy pod nowo projektowane odwodnienie liniowe. Zaprojektowaliśmy zbrojenie podłużne ławy oraz zbrojenie kotwiące ją do istniejącego stropu garażu podziemnego, a ławę zdylatowaliśmy na odcinki trzymetrowe. Głównym obciążeniem w analizie było oddziaływanie termiczne — na jego podstawie wykonaliśmy sprawdzenie zmęczeniowe zbrojenia i betonu.
- Rok
- 2024
- Rola MJKM
- Opinia techniczna — analiza układu statycznego
- Typ
- Ława żelbetowa zakotwiona punktowo do istniejącego stropu
- Materiał
- Beton C30/37 W8, stal B500SP, kotwy wklejane
- Wymiary
- Przekrój 300 × 140 mm, długość do 24,0 m
Model konstrukcyjny 3D
Zbrojenie ławy w 3D wraz z istniejącym stropem, do którego jest zakotwiona. Beton można ukryć albo pokazać jako półprzezroczysty, żeby zajrzeć w układ prętów.
Ładowanie modelu 3D…
Z opracowania
Wybrane strony opracowania: schematy statyczne, mapy naprężeń i wytężenia węzłów, wyniki obliczeń.

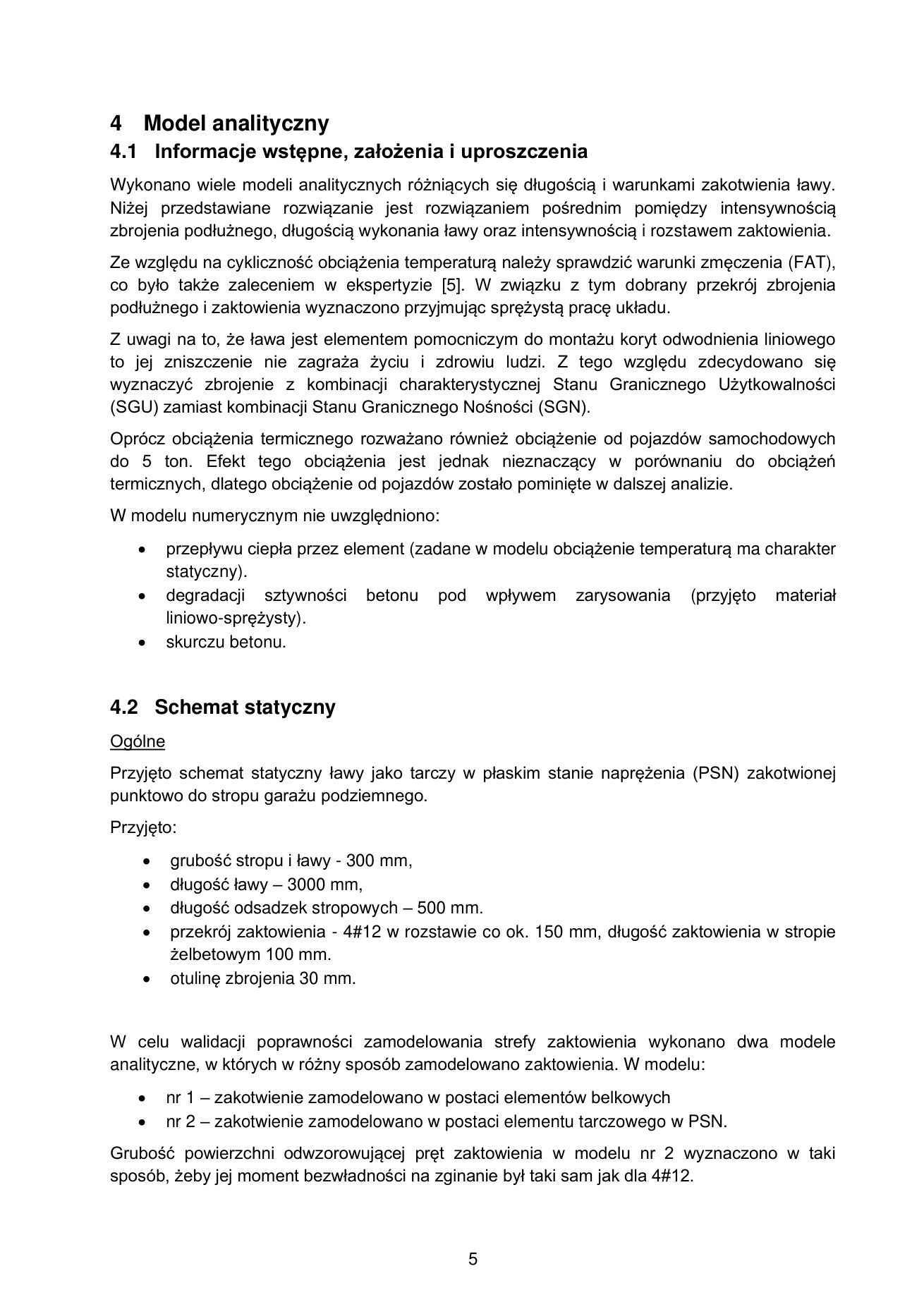

01Model analityczny i schemat statyczny
Kółko — zoom · przeciągnij — przesuń · dwuklik — reset
