Budynek gospodarczy w zabudowie siedliskowej
Projekt wykonawczo-warsztatowy konstrukcji stalowej budynku gospodarczego. Zaprojektowaliśmy jednokondygnacyjny obiekt z częścią obudowaną oraz wiatą. Konstrukcję nośną tworzą stalowe ramy słupowo-ryglowe, usztywnione stężeniami ściennymi i połaciowymi; układ uzupełniają ciągłe płatwie zimnogięte współpracujące z obudową dachową z płyt warstwowych.
- Rok
- 2025
- Rola MJKM
- Projekt wykonawczo-warsztatowy konstrukcji stalowej
- Typ
- Ramy stalowe słupowo-ryglowe
- Materiał
- Stal S235JR i S355J2, obudowa z płyt warstwowych, fundamenty C25/30
Model konstrukcyjny 3D

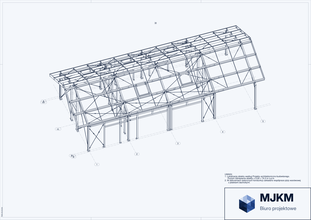

Warsztatowy model konstrukcji stalowej wraz z blachami i stężeniami. Osobną warstwą leży model poglądowy obudowy, płyt GK i fundamentów — startuje półprzezroczysty, bo w widoku pełnym zamykałby konstrukcję w środku.
Ładowanie modelu 3D…
Dokumentacja

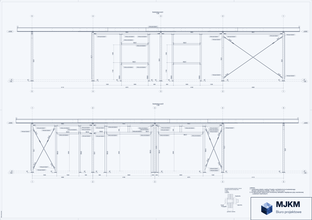

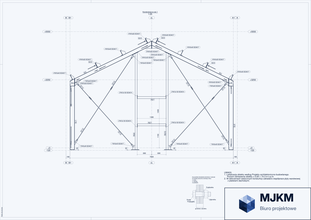

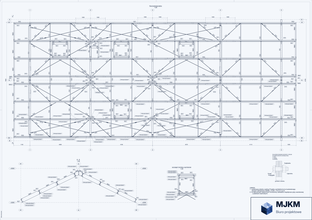

Wybrane arkusze z dokumentacji wykonawczej.

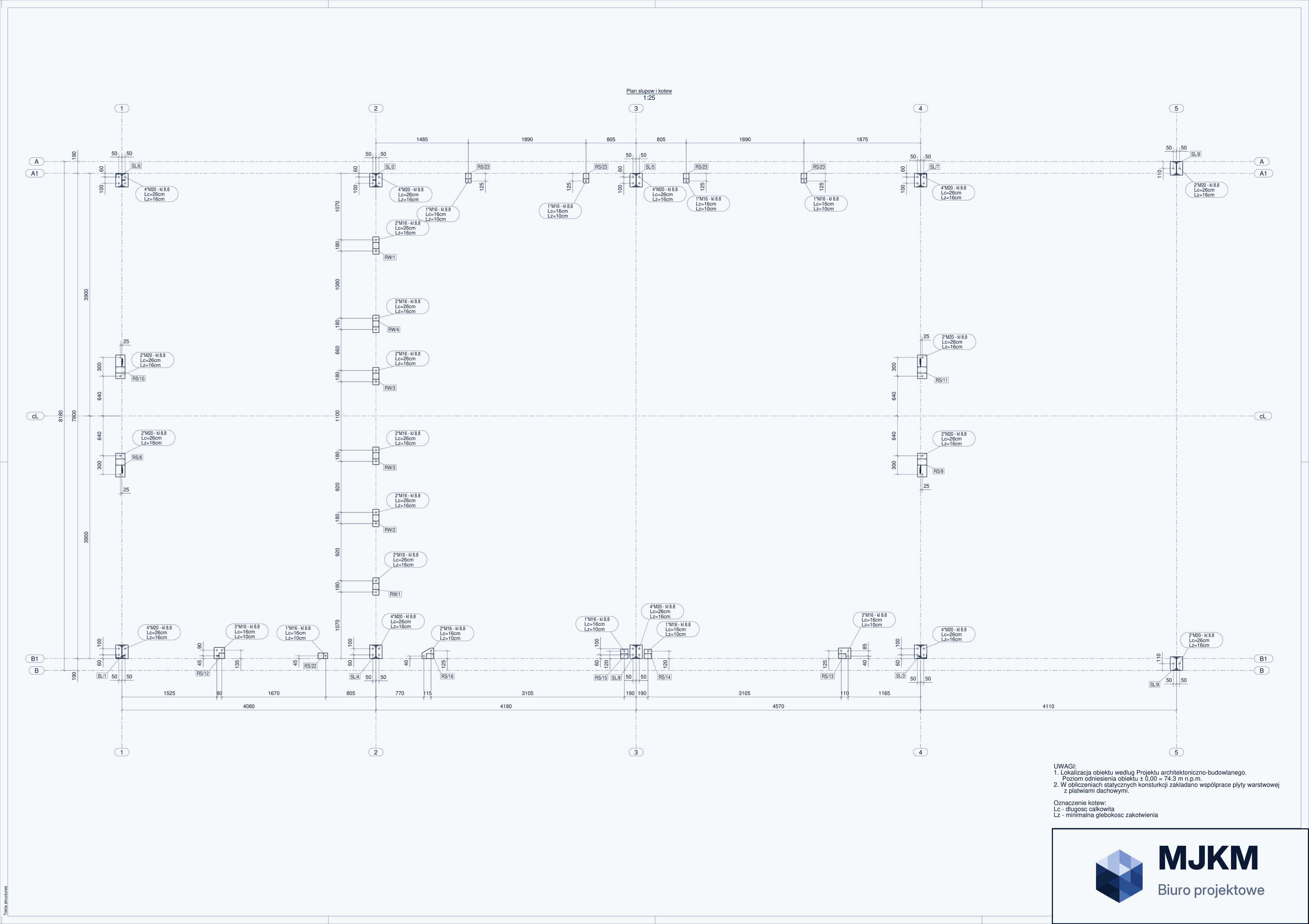

01Plan słupów i kotew
Kółko — zoom · przeciągnij — przesuń · dwuklik — reset
