Zewnętrzna klatka schodowa z analizą sejsmiczną

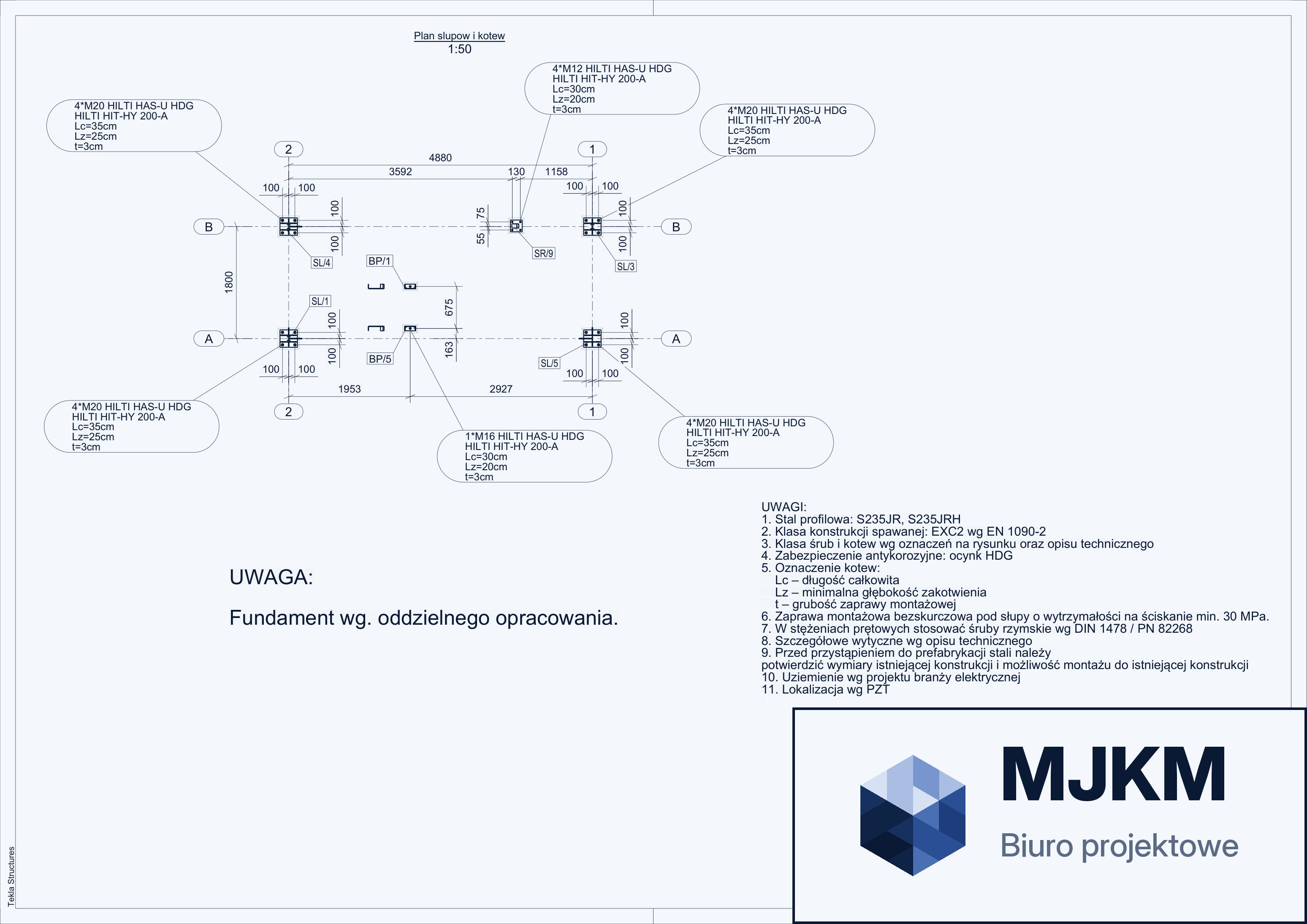

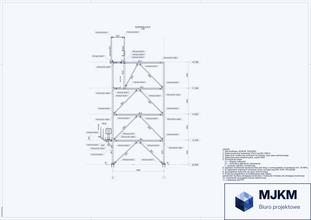

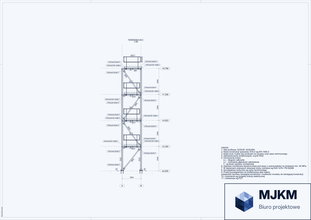

Projekt wykonawczo-warsztatowy stalowej klatki schodowej dobudowanej do istniejącego obiektu, wykonany z uwzględnieniem oddziaływań sejsmicznych. Zaprojektowaliśmy konstrukcję ramową z biegami schodowymi i czterema poziomami pomostów roboczych, usztywnioną stężeniami poziomymi i pionowymi, zamocowaną w płycie fundamentowej kotwami wklejanymi. Sejsmika zmienia tu układ stężeń i wymagania wobec zakotwień — a że polskie normy jej nie obejmują, analizę prowadziliśmy według wymagań właściwych dla lokalizacji obiektu.

Rok

2026

Rola MJKM

Projekt wykonawczo-warsztatowy konstrukcji stalowej

Typ

Rama stalowa z biegami schodowymi, pomostami i stężeniami

Materiał

Stal S235JR i S235JRH, kotwy chemiczne

Wymiary

1,8 × 5,0 m, wysokość 12 m
