Zadaszenie wjazdu do garażu podziemnego

Projekt wykonawczy stalowego zadaszenia wjazdu do garażu podziemnego. Konstrukcję zaprojektowaliśmy jako przestrzenną ramę o węzłach sztywnych, przekrytą blachą trapezową, ze słupami mocowanymi kotwami wklejanymi do istniejących ścian żelbetowych. Zamocowanie do konstrukcji już wykonanej wymagało sprawdzenia nośności zakotwień jako osobnego warunku, obok samej ramy.

Rok: 2023
Rola MJKM: Projekt wykonawczy konstrukcji stalowej
Typ: Przestrzenna rama o węzłach sztywnych
Materiał: Stal S355J2H, kotwy wklejane
Wymiary: 20,2 × 4,9 m, wysokość 2,3 m

Model konstrukcyjny 3D

Model konstrukcji stalowej wygenerowany z RFEM 6. Pochodna modelu obliczeniowego, więc pokazuje same pręty ustroju — bez blachy trapezowej i detali połączeń, które są na rysunku.

Ładowanie modelu 3D…

Dokumentacja

Wybrane arkusze z dokumentacji wykonawczej.

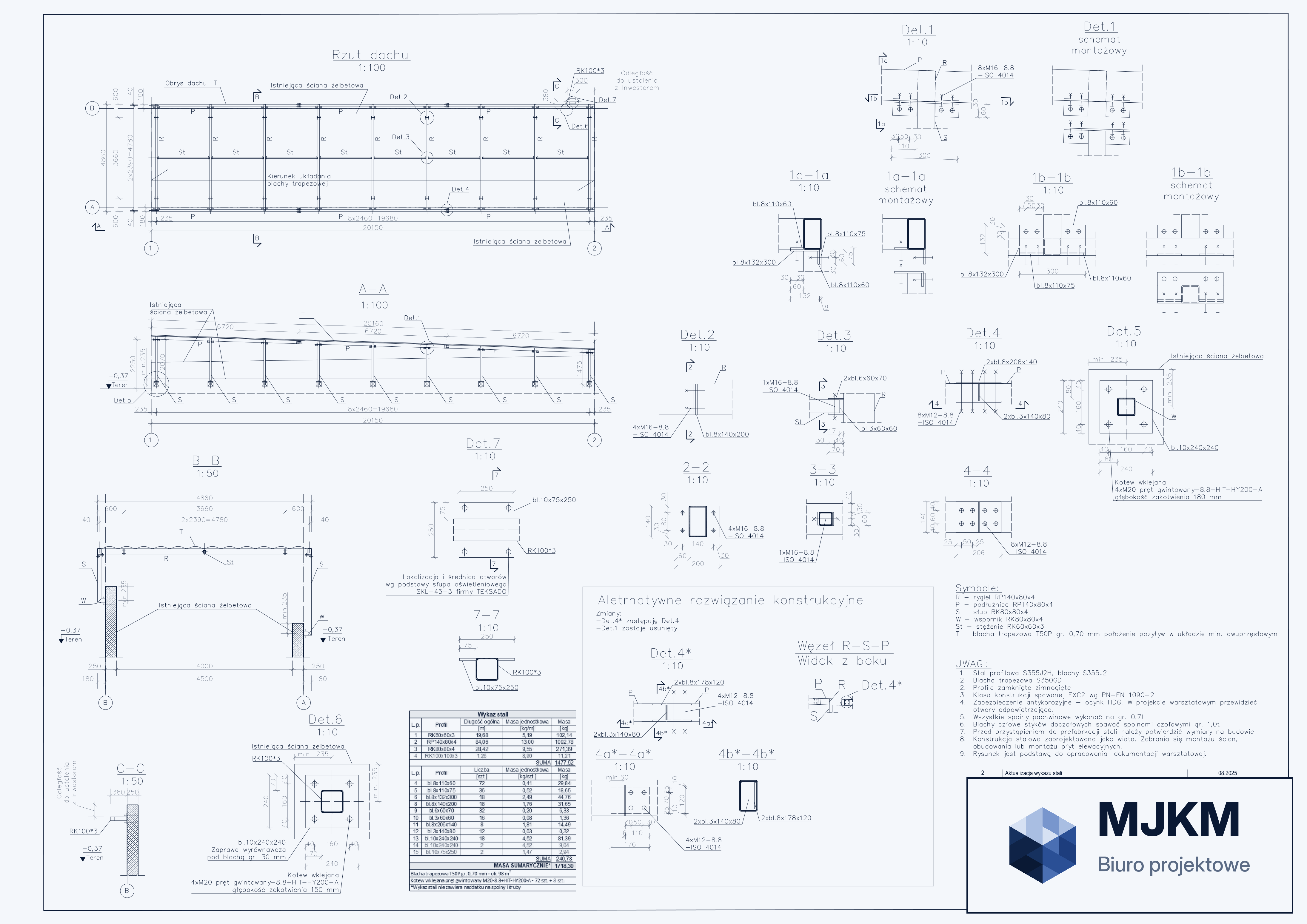

01Konstrukcja stalowa — rzuty, przekroje i detale

Kółko — zoom · przeciągnij — przesuń · dwuklik — reset

Zdjęcia

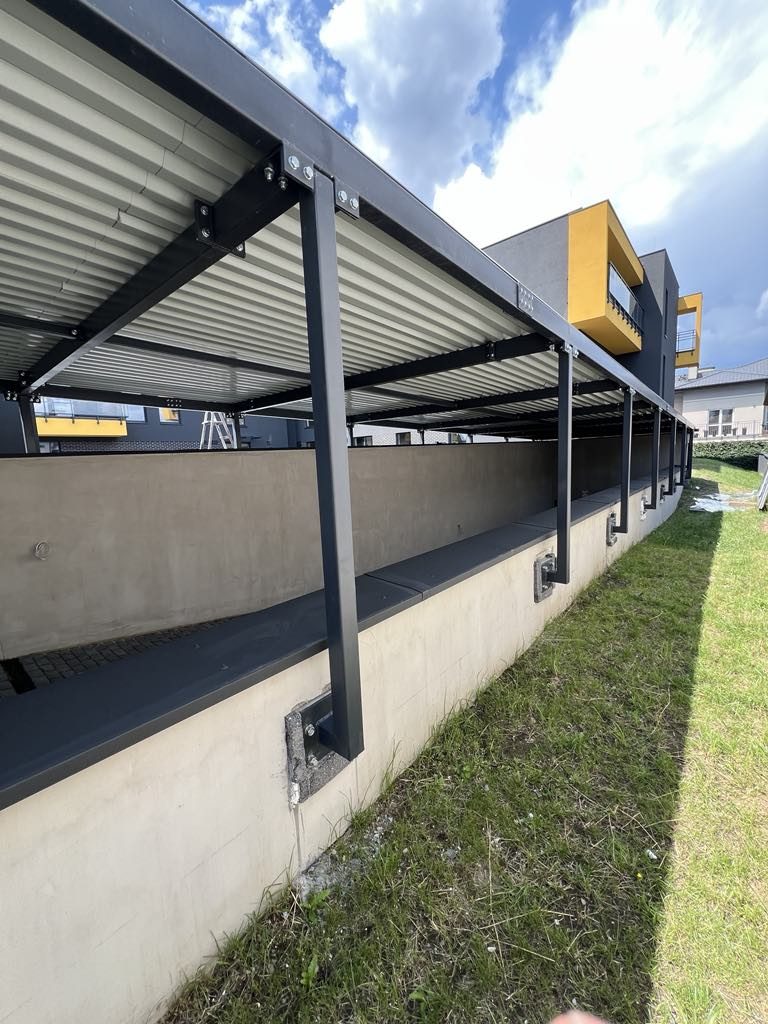

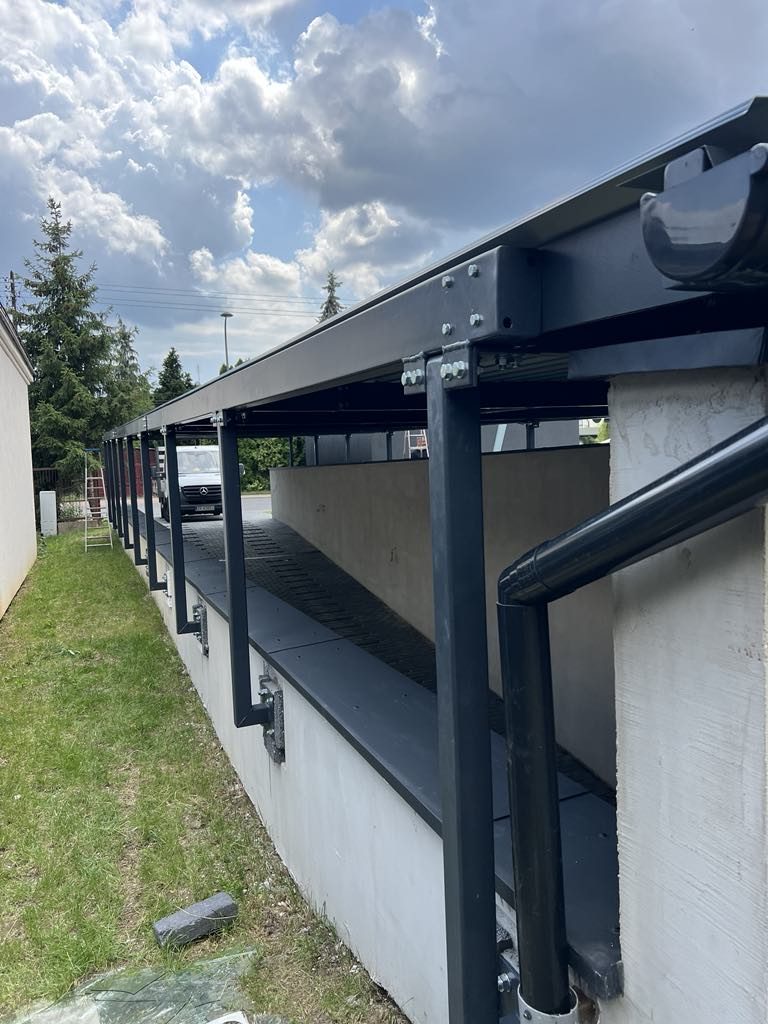

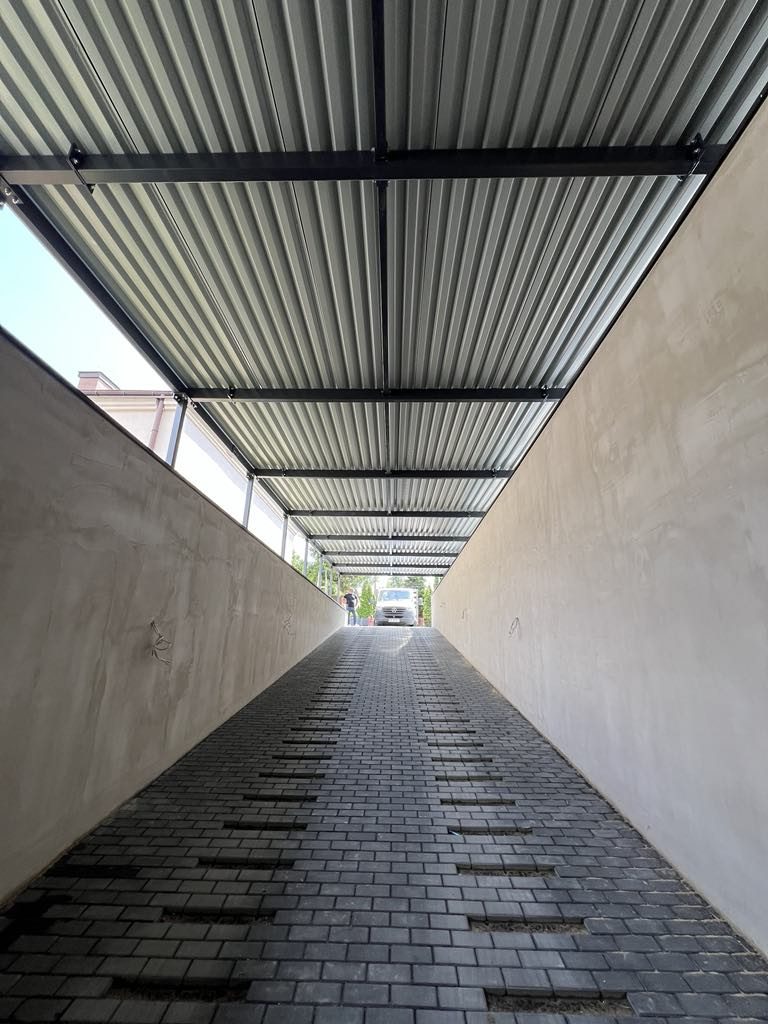

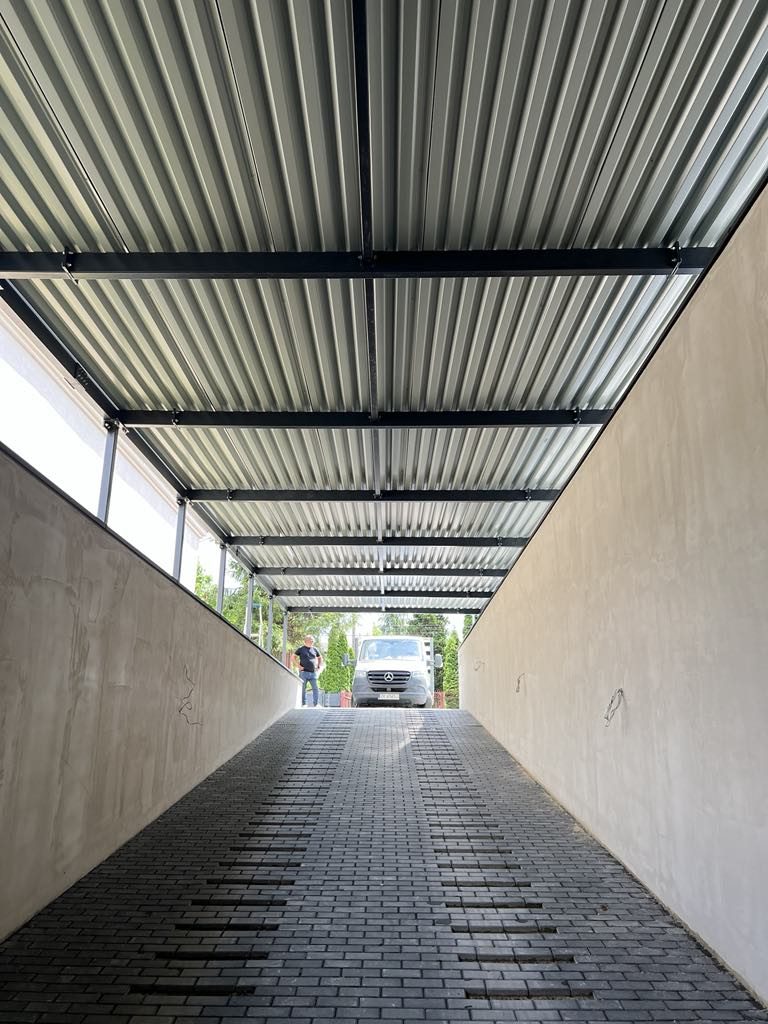

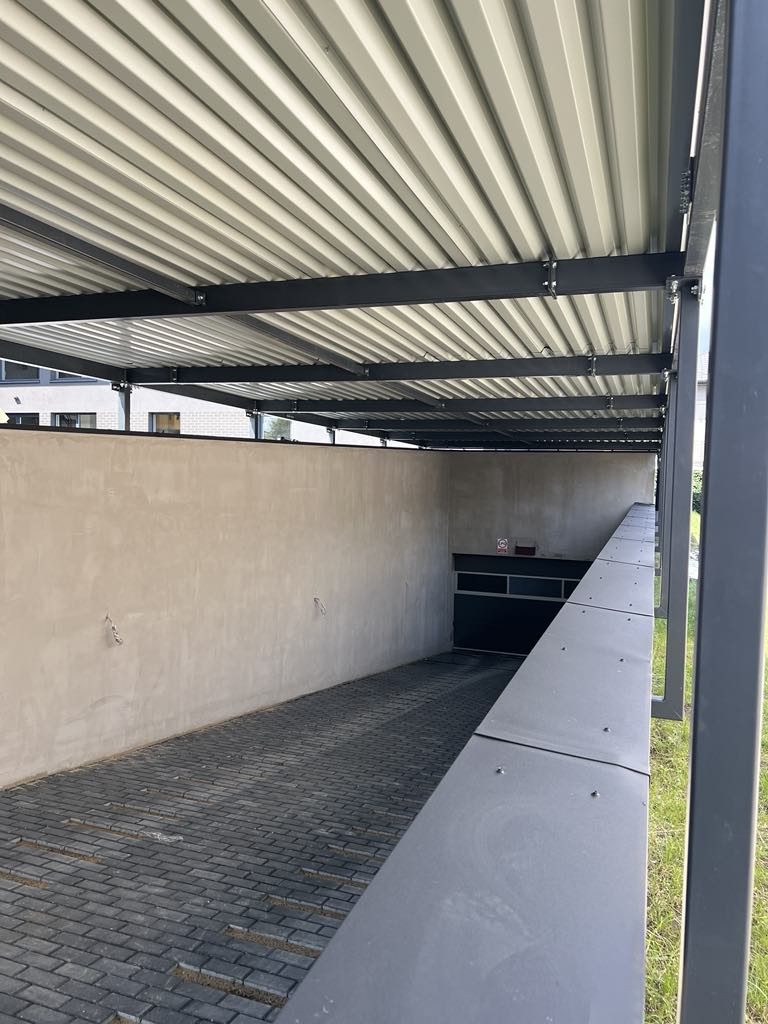

Wybrane zdjęcia z realizacji projektu na budowie.
