Estakada E4
Niska, kilkukrotnie załamana estakada wzdłuż zbiorników magazynowych, z fundamentami na zmiennych rzędnych terenu.
- Typ
- Ramy stalowe na stopach żelbetowych
- Materiał
- Beton C30/37, stal zbrojeniowa RB500W, stal S235J2 i S355J2
- Wymiary
- Wysokość ok. 1–1,5 m
Model konstrukcyjny 3D
Stopy fundamentowe i stalowa konstrukcja estakady. Elementy o gęstej siatce pokazane uproszczonymi bryłami.
Ładowanie modelu 3D…
Dokumentacja
Wybrane arkusze z dokumentacji wykonawczej.

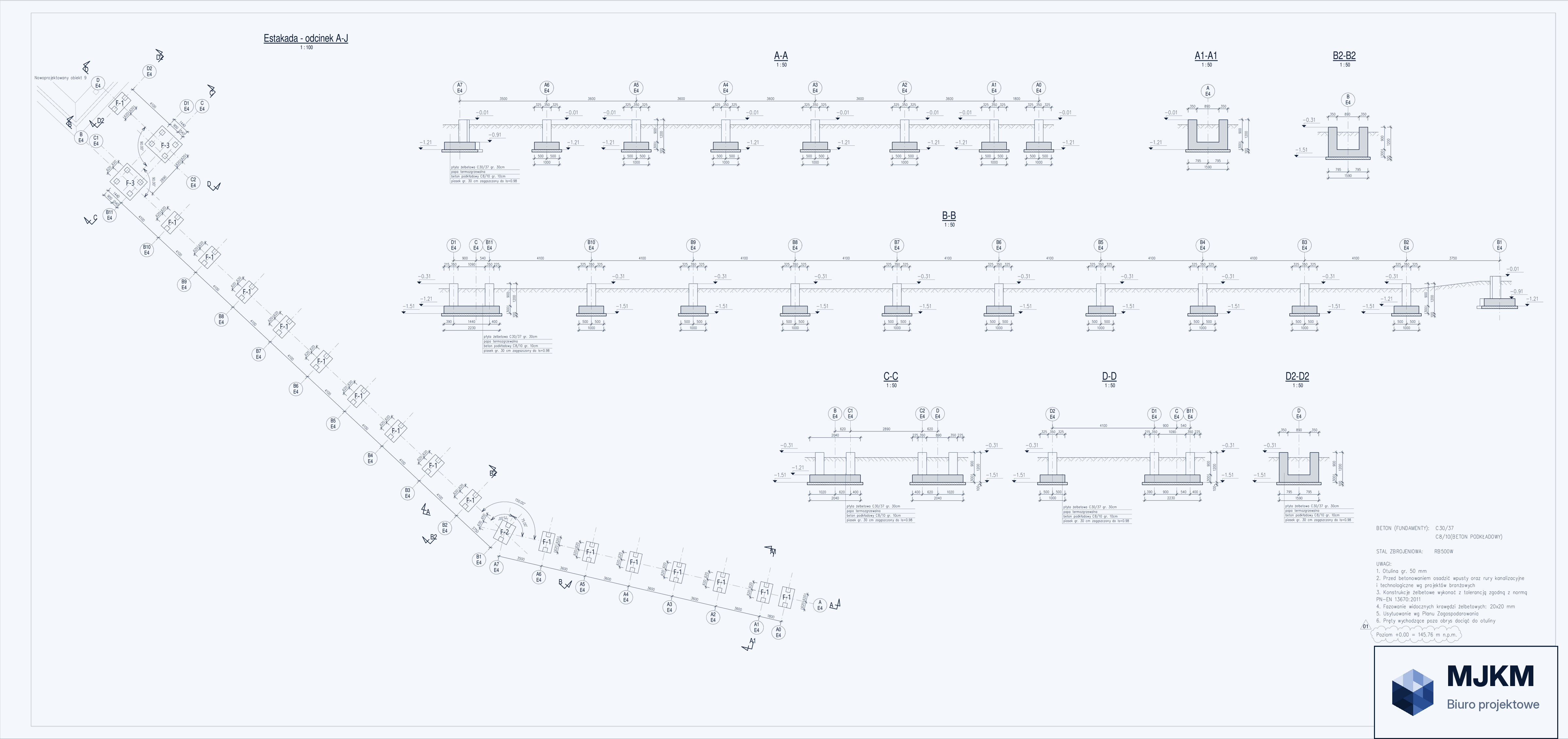

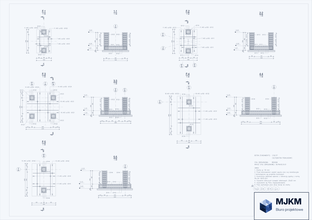

01Fundamenty — część 1
