Pompownia 10.2
Stalowa wiata pompowni na żelbetowej ścianie oporowej i stopach fundamentowych.
- Typ
- Wiata stalowa z ram na ścianie oporowej i stopach
- Materiał
- Beton C30/37, stal zbrojeniowa RB500W, stal S235J2 i S355J2
- Wymiary
- Wiata ok. 30 × 7 m
Model konstrukcyjny 3D
Żelbetowa ściana oporowa, taca i stopy fundamentowe oraz stalowa wiata. Warstwy betonu i stali przełączasz osobno.
Ładowanie modelu 3D…
Dokumentacja

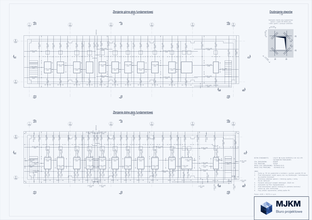

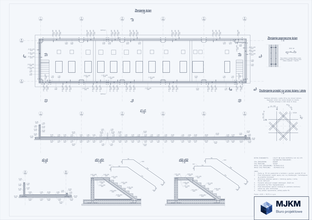

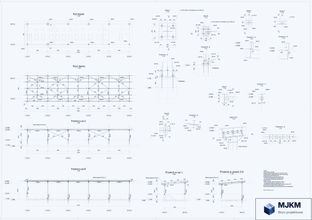

Wybrane arkusze z dokumentacji wykonawczej.

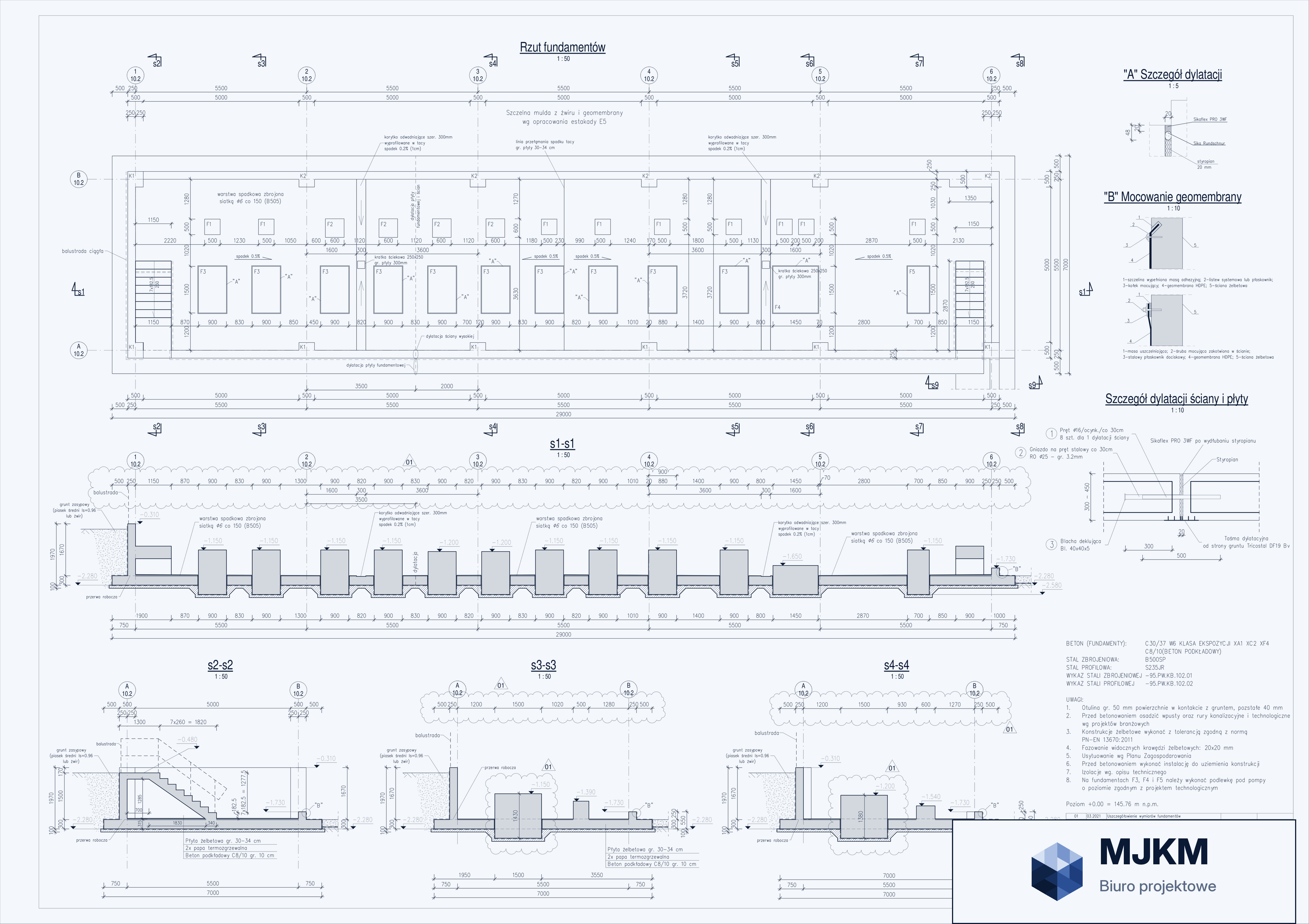

01Szalunek — rzut i przekroje
Kółko — zoom · przeciągnij — przesuń · dwuklik — reset
