Estakada E3
Niska estakada rurociągowa z podwyższoną podporą pod kratownicę przechodzącą nad drogą.
- Typ
- Ramy stalowe na stopach żelbetowych
- Materiał
- Beton C30/37, stal zbrojeniowa RB500W, stal S235J2 i S355J2
- Wymiary
- Wysokość do ok. 2 m
Model konstrukcyjny 3D
Stopy fundamentowe estakady.
Ładowanie modelu 3D…
Dokumentacja
Wybrane arkusze z dokumentacji wykonawczej.

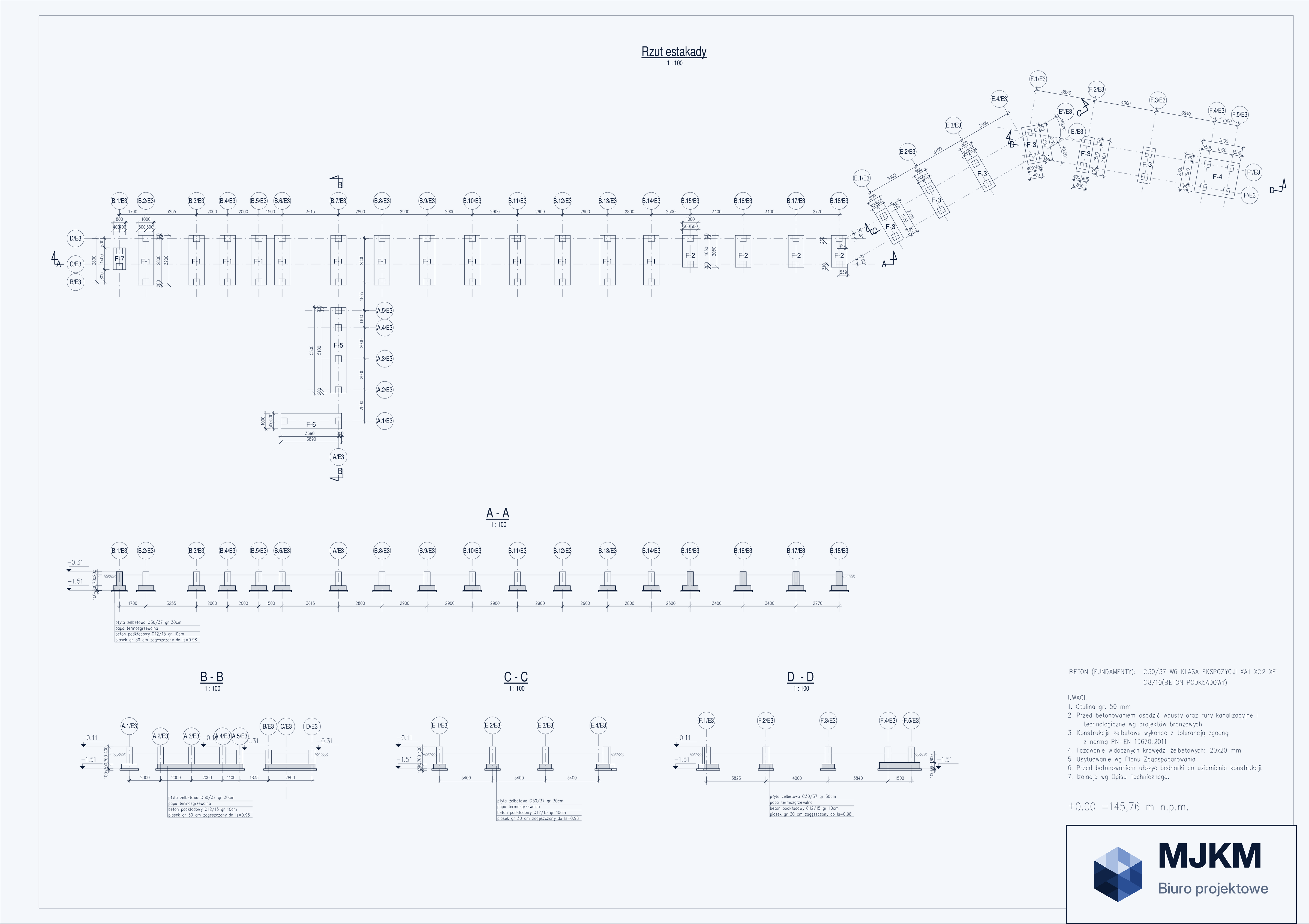

01Fundamenty — część 1
