Pompownia 9
Stalowa wiata pompowni na żelbetowej ścianie oporowej zagłębionej poniżej poziomu terenu.
- Typ
- Wiata stalowa z ram na żelbetowej ścianie oporowej
- Materiał
- Beton C30/37, stal zbrojeniowa RB500W, stal S235J2 i S355J2
- Wymiary
- Ok. 20 × 14 m, wiata ok. 19 × 6 m
Model konstrukcyjny 3D
Żelbetowa ściana oporowa z posadzką i fundamentami pod pompy oraz stalowa wiata z barierkami. Warstwy betonu i stali przełączasz osobno.
Ładowanie modelu 3D…
Dokumentacja

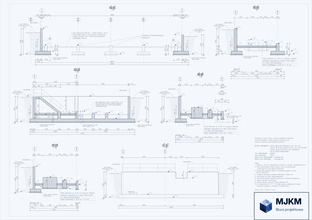

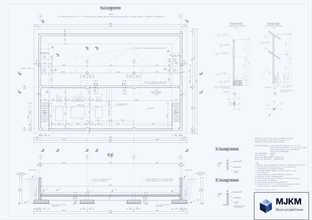

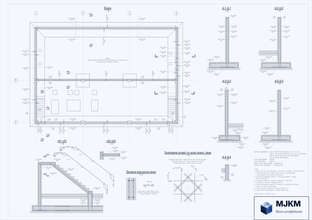

Wybrane arkusze z dokumentacji wykonawczej.

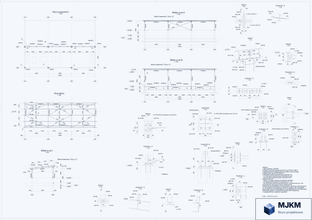

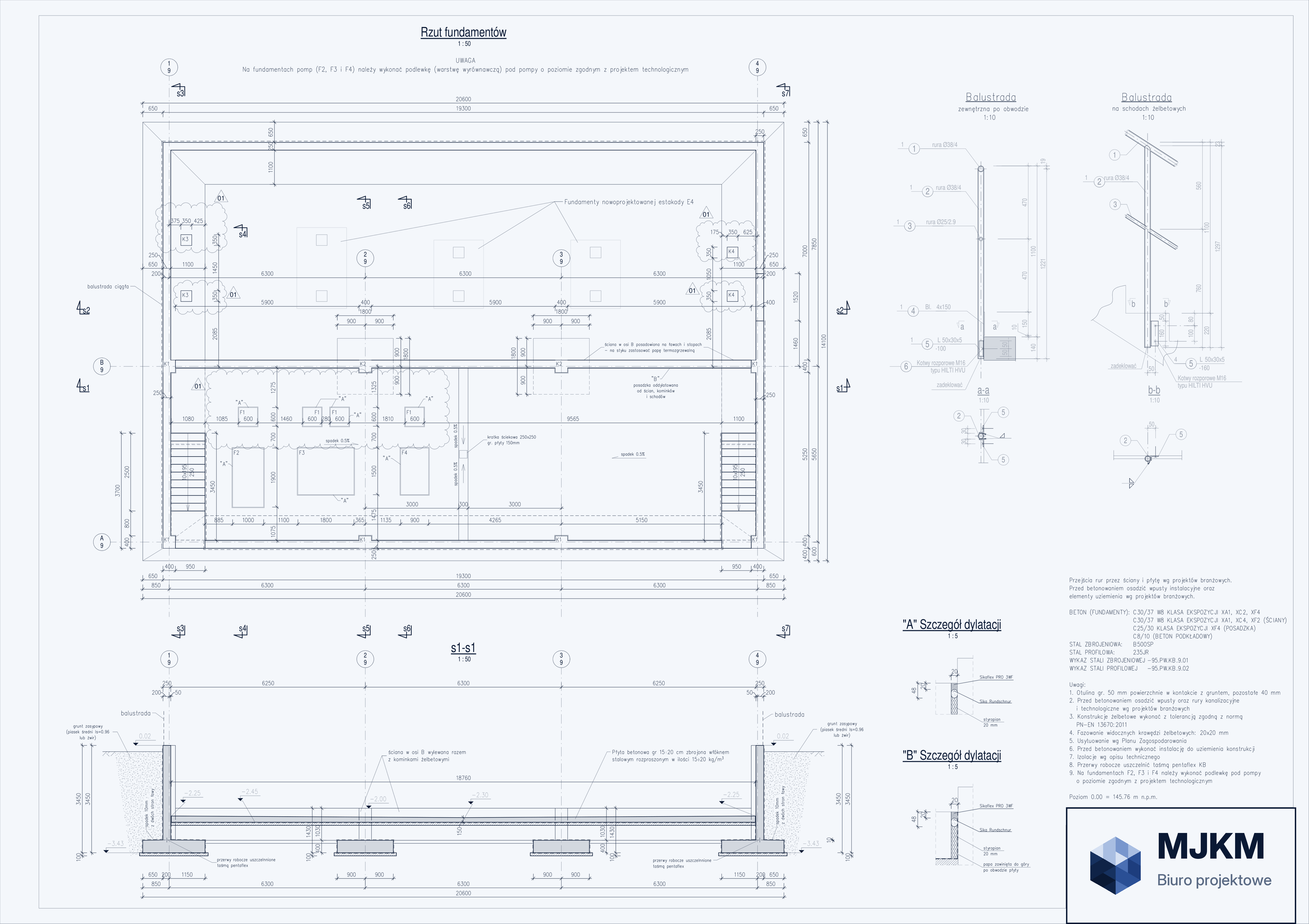

01Szalunek — rzut, przekrój, barierki i marki stalowe
Kółko — zoom · przeciągnij — przesuń · dwuklik — reset
