Pompownia 10.1
Stalowa wiata pompowni na stopach żelbetowych, z posadzką w formie żelbetowej tacy.
- Typ
- Wiata stalowa z ram na stopach żelbetowych
- Materiał
- Beton C30/37, stal zbrojeniowa RB500W, stal S235J2 i S355J2
- Wymiary
- Ok. 12 × 7 m
Model konstrukcyjny 3D
Żelbetowa taca z fundamentami pod pompy i stalowa wiata. Warstwy betonu i stali przełączasz osobno.
Ładowanie modelu 3D…
Dokumentacja

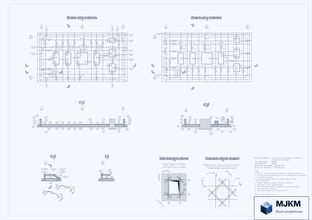

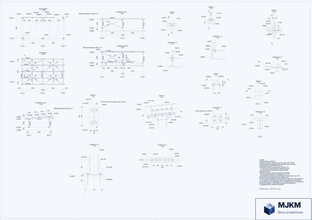

Wybrane arkusze z dokumentacji wykonawczej.

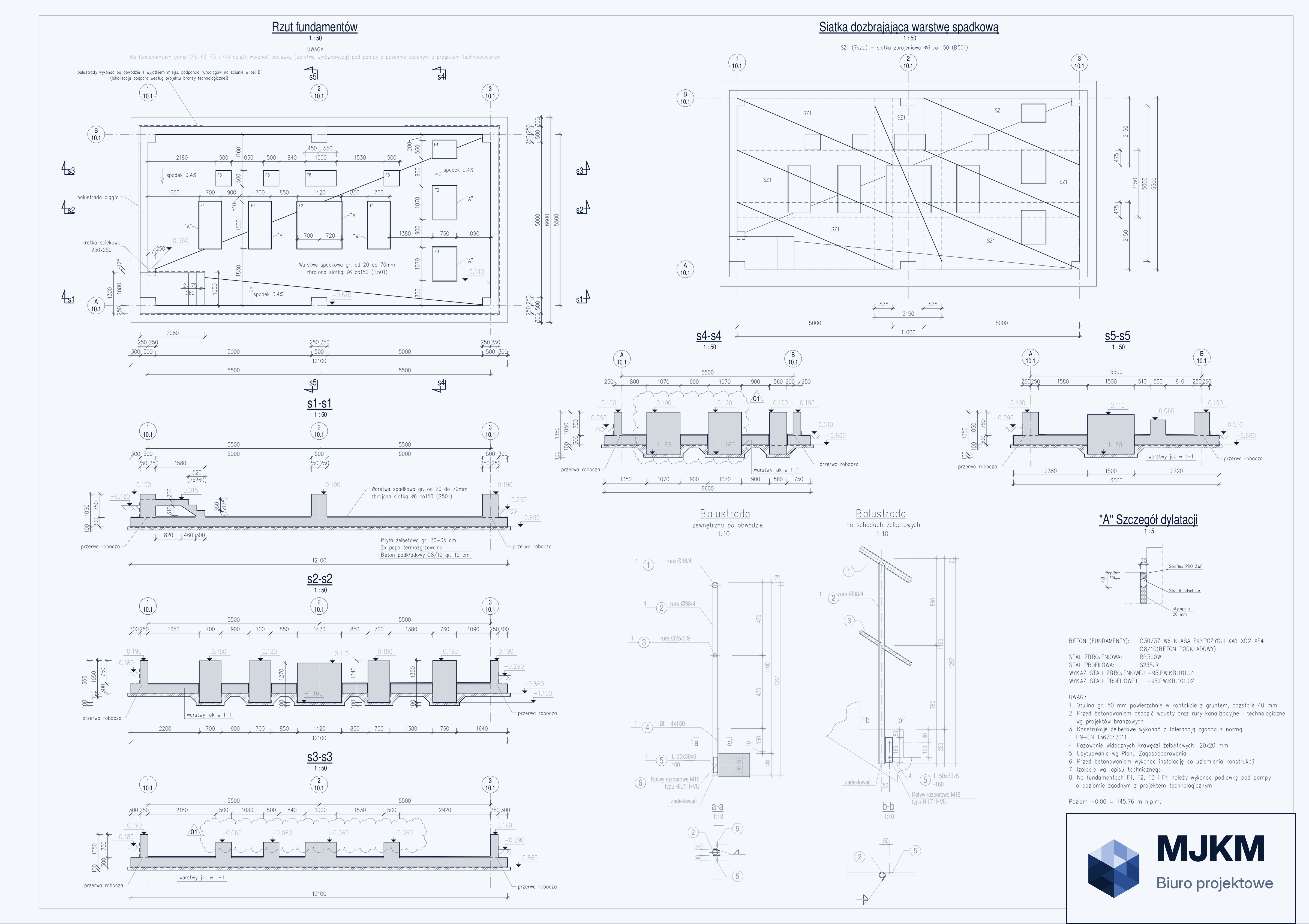

01Szalunek — rzut i przekroje
