Pompownia 11
Stalowa wiata pompowni na żelbetowej tacy — zespole ścian oporowych połączonych z płytą fundamentową.
- Typ
- Wiata stalowa z ram na żelbetowej tacy
- Materiał
- Beton C30/37, stal zbrojeniowa RB500W, stal S235J2 i S355J2
- Wymiary
- Ok. 22 × 7 m
Model konstrukcyjny 3D
Konstrukcja stalowa wiaty pompowni wraz z blachami i połączeniami.
Ładowanie modelu 3D…
Dokumentacja

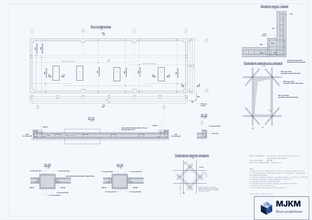

Wybrane arkusze z dokumentacji wykonawczej.

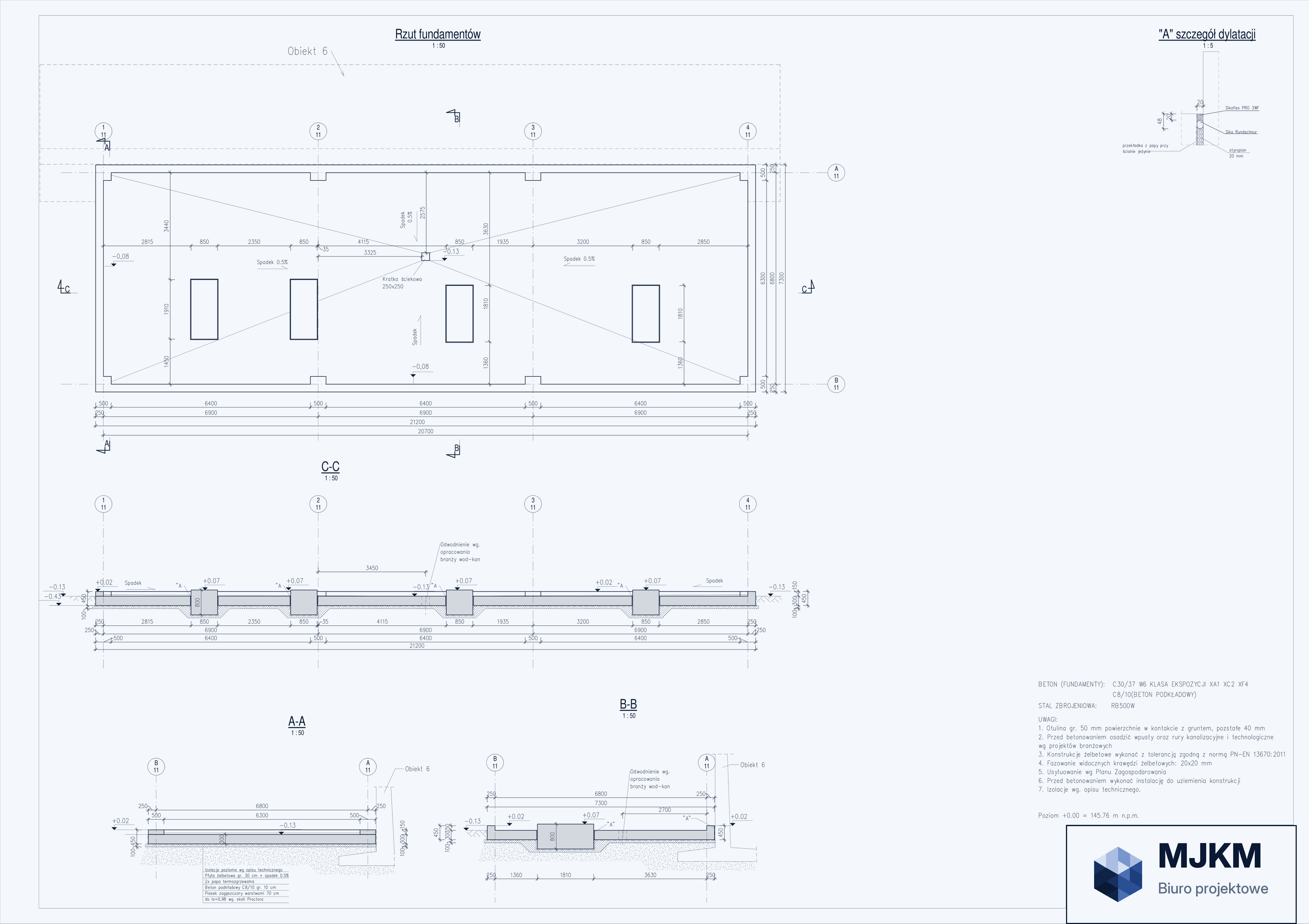

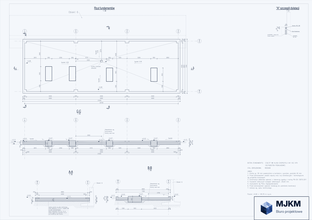

01Szalunek — rzuty i przekroje
