Front kolejowy LPG 20
Stalowa wiata frontu kolejowego z pomostem obsługowym i konstrukcją wsporczą instalacji zraszaczowej.
- Typ
- Wiata stalowa z ram na stopach żelbetowych
- Materiał
- Beton C30/37, stal zbrojeniowa RB500W, stal S235J2 i S355J2
Model konstrukcyjny 3D
Konstrukcja stalowa wiaty z pomostem, klatką schodową i konstrukcją wsporczą. Elementy o gęstej siatce pokazane uproszczonymi bryłami.
Ładowanie modelu 3D…
Dokumentacja

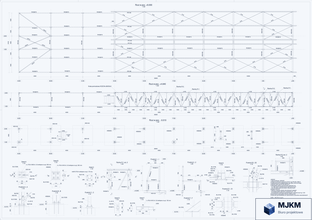

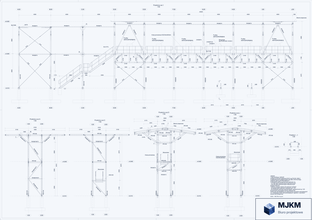

Wybrane arkusze z dokumentacji wykonawczej.

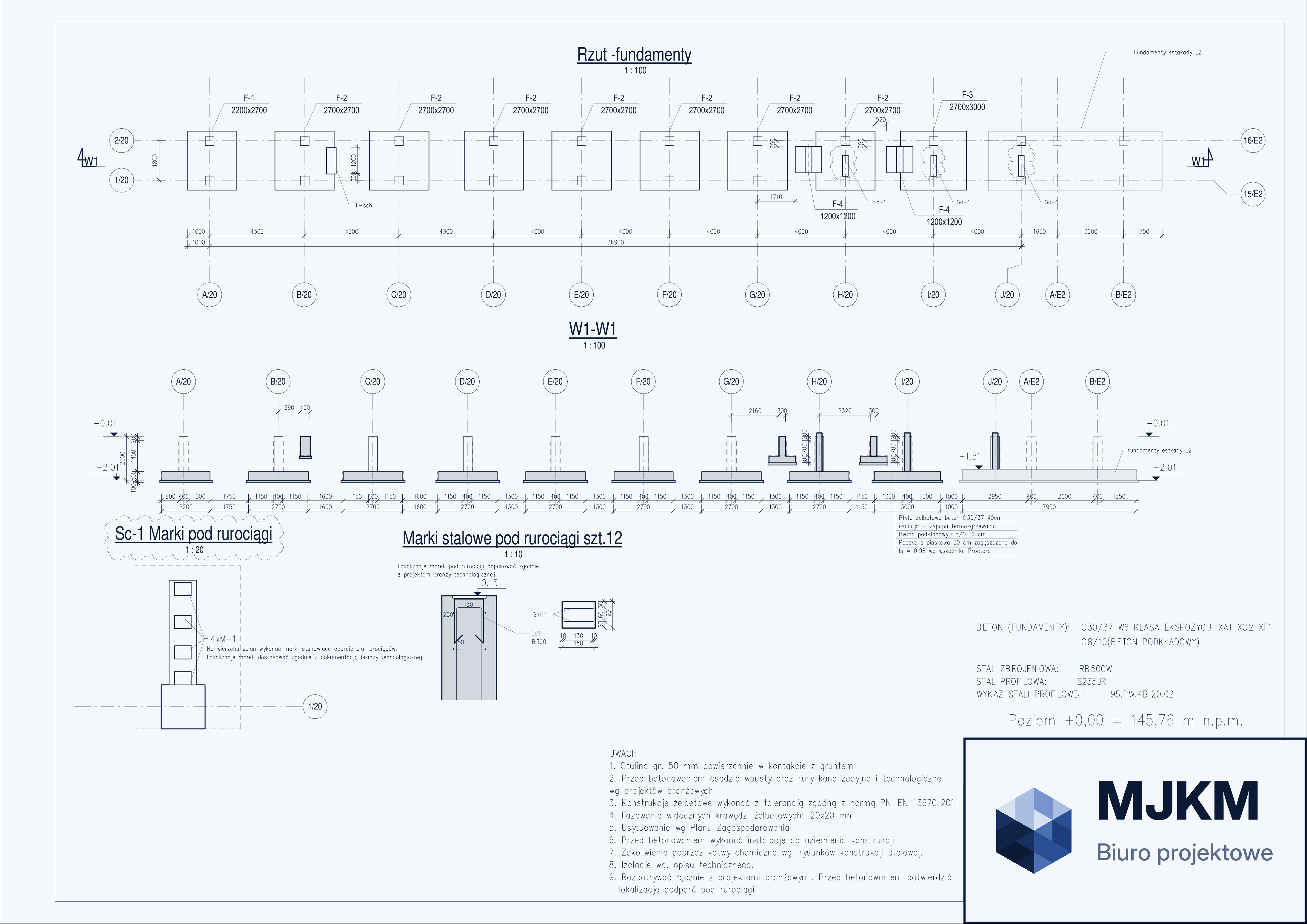

01Fundamenty — rzuty i przekroje
Kółko — zoom · przeciągnij — przesuń · dwuklik — reset
