Estakada E2 i stanowisko nalewcze autocystern
Wielokrotnie załamana estakada nad drogami i torowiskami oraz stalowa wiata stanowiska nalewczego z pomostami obsługowymi.
- Typ
- Ramy stalowe z przęsłami kratowymi; wiata ramowa
- Materiał
- Beton C30/37, stal zbrojeniowa RB500W, stal S235J2 i S355J2
- Wymiary
- Estakada: wysokość ok. 6,5–8 m; wiata ok. 32 × 20 m, wysokość ok. 10 m
Model konstrukcyjny 3D
Fundamenty i konstrukcja stalowa estakady wraz z wiatą stanowiska nalewczego. Elementy o gęstej siatce pokazane uproszczonymi bryłami.
Ładowanie modelu 3D…
Dokumentacja

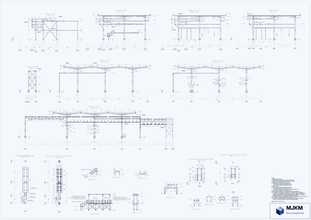

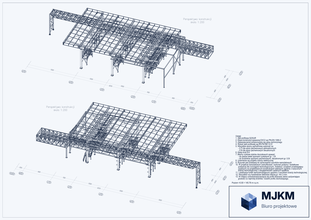

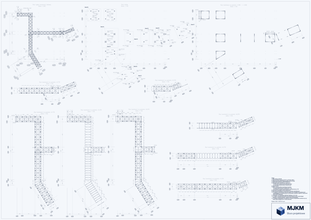

Wybrane arkusze z dokumentacji wykonawczej.

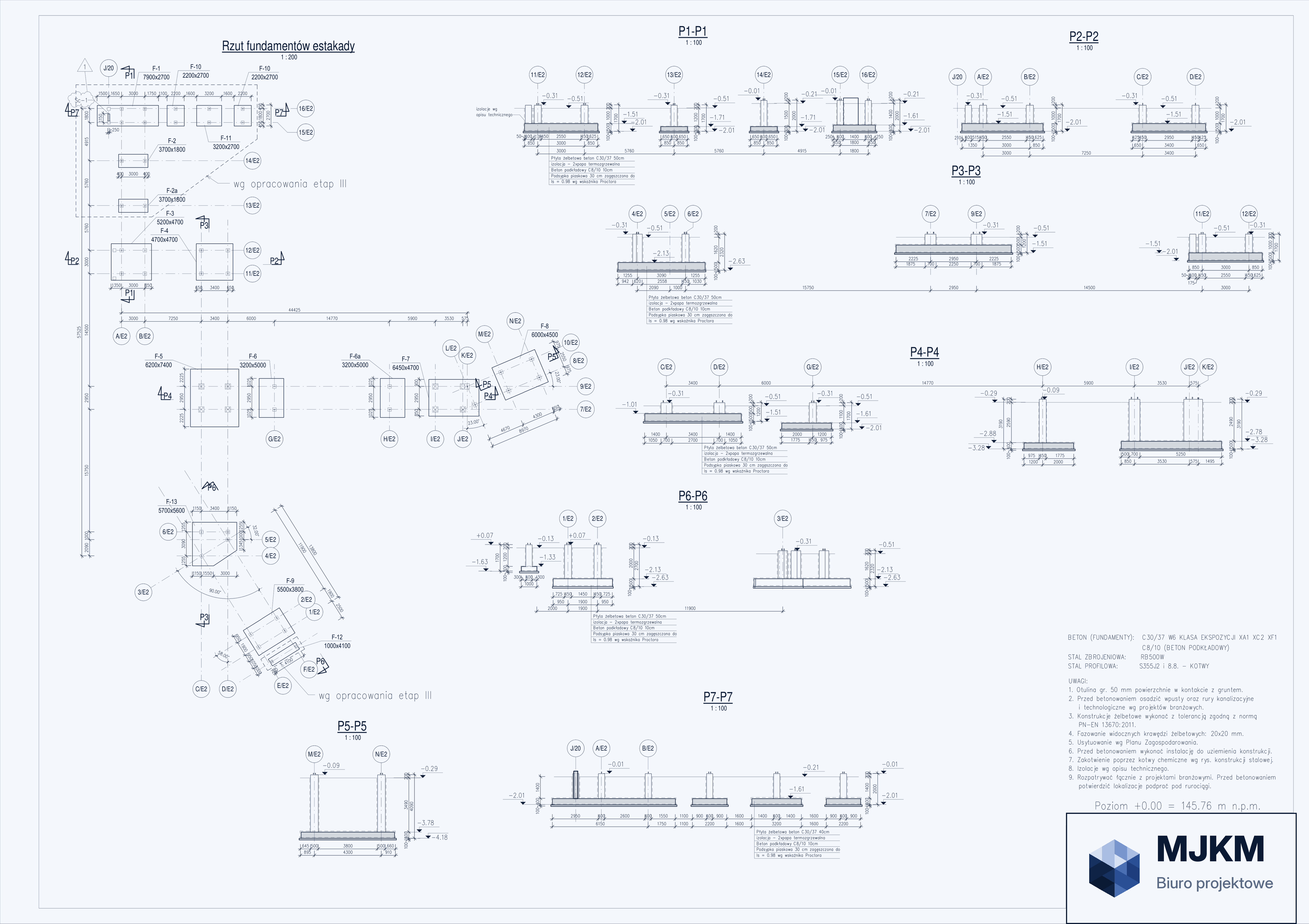

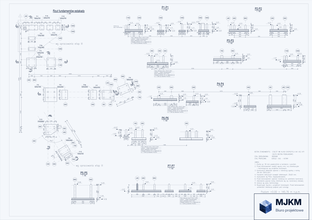

01Fundamenty — rzuty i przekroje
