Ściana oporowa nasypu zbiorników LPG
Monolityczna ściana oporowa w kształcie litery F, ograniczająca nasyp z sześcioma podziemnymi zbiornikami gazu płynnego.
- Typ
- Żelbetowa ściana oporowa z ławą i ostrogą
- Materiał
- Beton C30/37, stal zbrojeniowa RB500W, stal S235J2 i S355J2
- Wymiary
- Długość ok. 70 m, wysokość ok. 6,5 m
Model konstrukcyjny 3D
Żelbetowa ściana oporowa z ławą fundamentową.
Ładowanie modelu 3D…
Dokumentacja

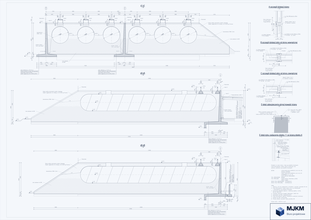

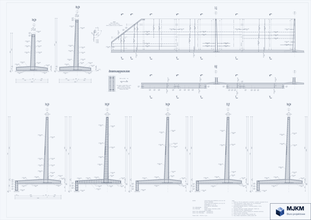

Wybrane arkusze z dokumentacji wykonawczej.

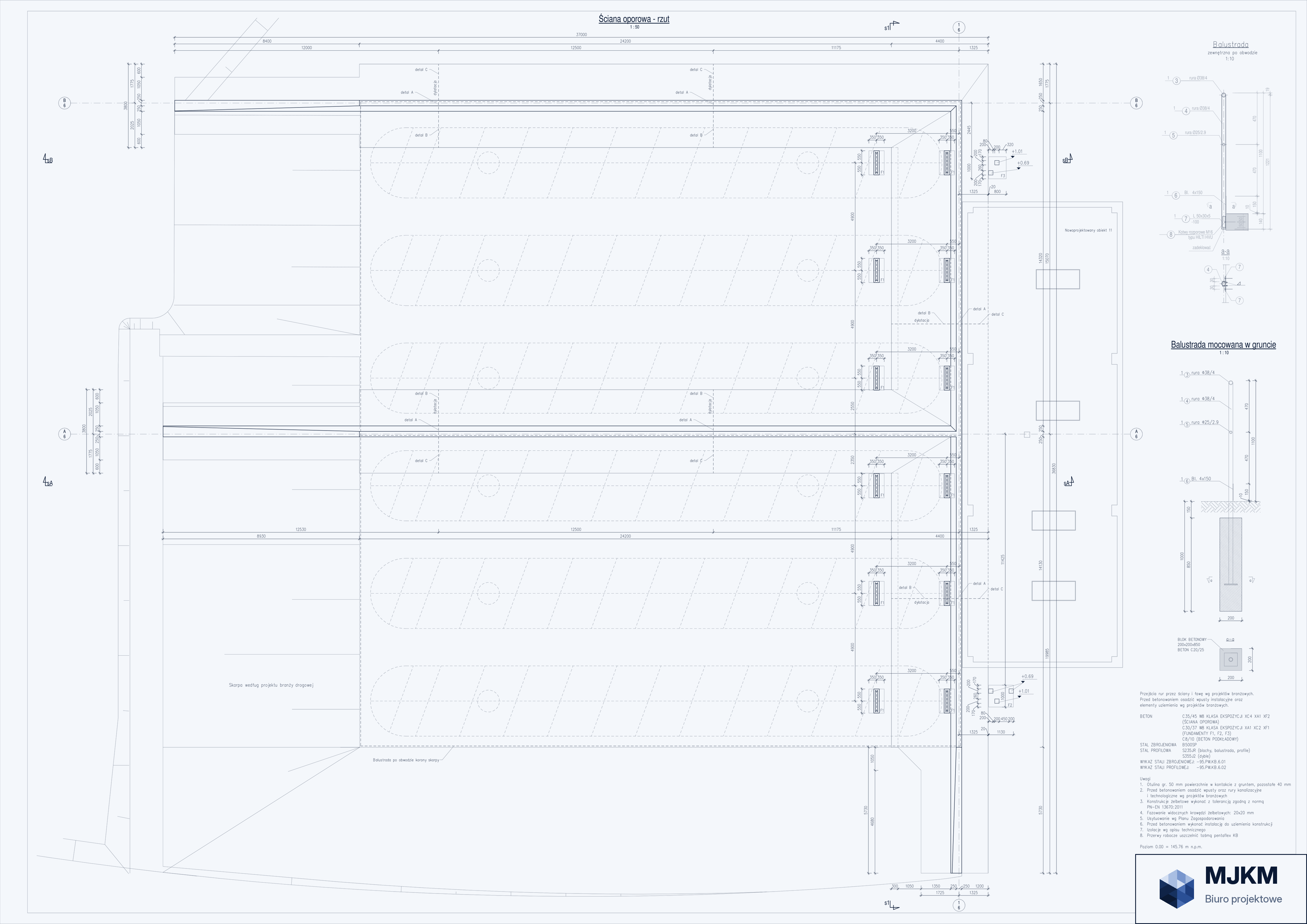

01Szalunek — rzut
