Front kolejowy 16–19

Stalowa wiata frontu kolejowego z dwoma pomostami obsługowymi, posadowiona nad dwoma żelbetowymi kanałami technologicznymi.

Typ: Wiata stalowa z pomostami na kanałach żelbetowych
Materiał: Beton C30/37, stal zbrojeniowa RB500W, stal S235J2 i S355J2
Wymiary: Ok. 50 × 26 m, wysokość ok. 11 m

Model konstrukcyjny 3D

Żelbetowe kanały technologiczne i fundamenty oraz stalowa wiata z pomostami, klatkami schodowymi i kładką nad torami. Elementy o gęstej siatce pokazane uproszczonymi bryłami.

Ładowanie modelu 3D…

Dokumentacja

Wybrane arkusze z dokumentacji wykonawczej.

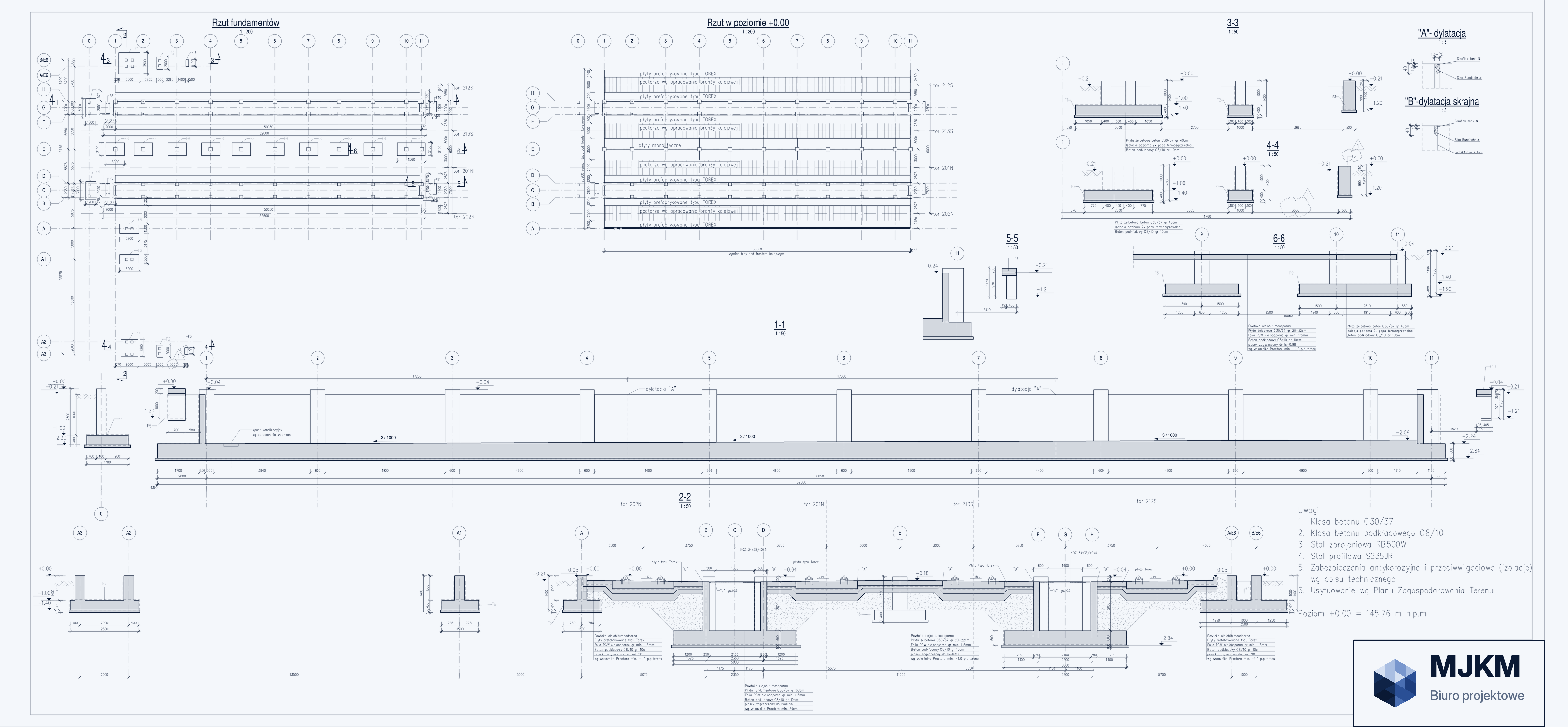

01Fundamenty — rzuty i przekroje

Kółko — zoom · przeciągnij — przesuń · dwuklik — reset
