Estakada E5
Rozgałęziona estakada z wielopoziomowym węzłem stalowym i rusztem przy pompowni.
- Typ
- Ramy i układy szkieletowe na stopach, płytach i ruszcie żelbetowym
- Materiał
- Beton C30/37, stal zbrojeniowa RB500W, stal S235J2 i S355J2
- Wymiary
- Węzeł: wysokość ok. 4 m, lokalnie do ok. 7 m
Model konstrukcyjny 3D
Fundamenty i konstrukcja stalowa estakady z węzłem, rusztem i pomostami.
Ładowanie modelu 3D…
Dokumentacja
Wybrane arkusze z dokumentacji wykonawczej.

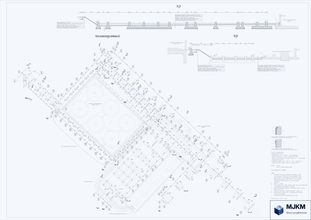

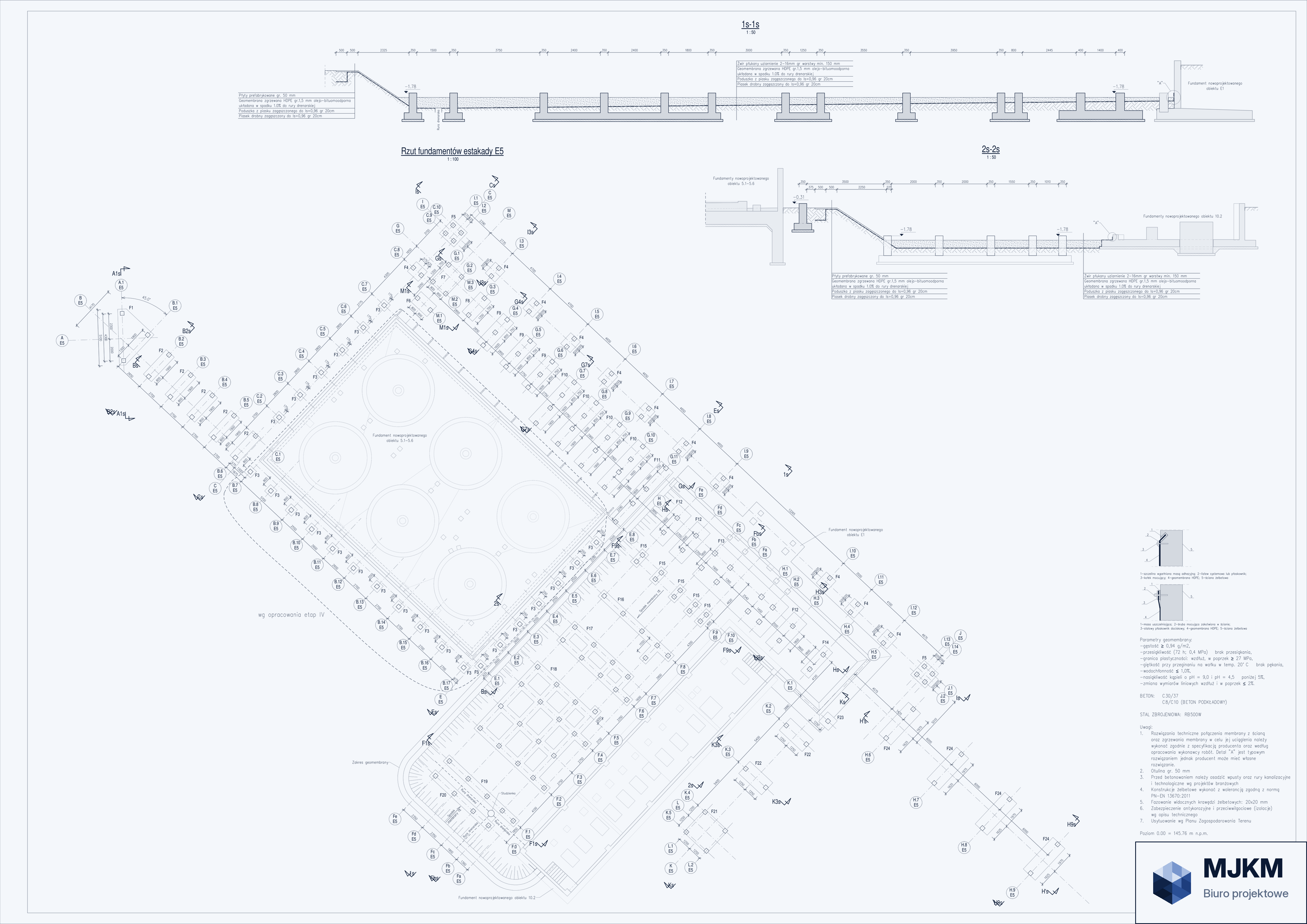

01Fundamenty — część 1
