Fundament HAZE

Żelbetowy fundament urządzeń z gęstym zbrojeniem ϕ6–ϕ16.

Typ: Fundament żelbetowy (płyta + ściany)
Materiałdo uzupełnienia: Żelbet — klasa betonu

Model konstrukcyjny 3D

Pełne zbrojenie 3D z modelu wykonawczego, kodowane kolorem wg średnicy pręta. Beton można pokazać jako pełny, półprzezroczysty albo ukryć — żeby zajrzeć w układ prętów.

Ładowanie modelu 3D…

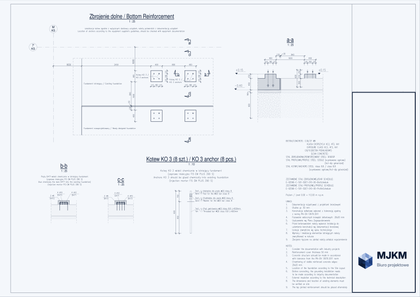

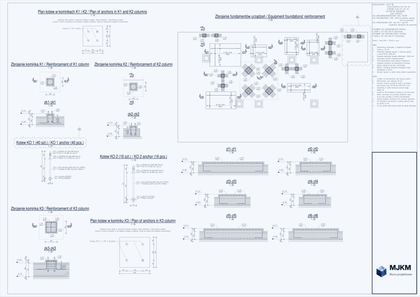

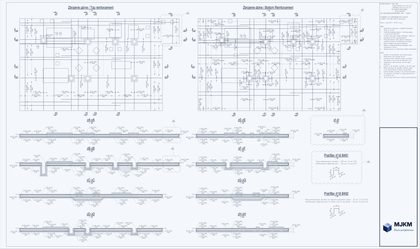

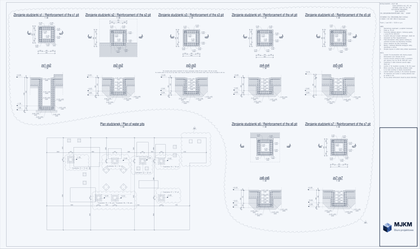

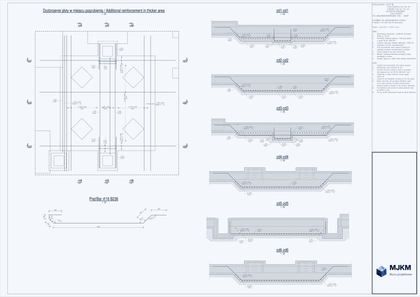

Dokumentacja

Wybrane arkusze z dokumentacji wykonawczej.

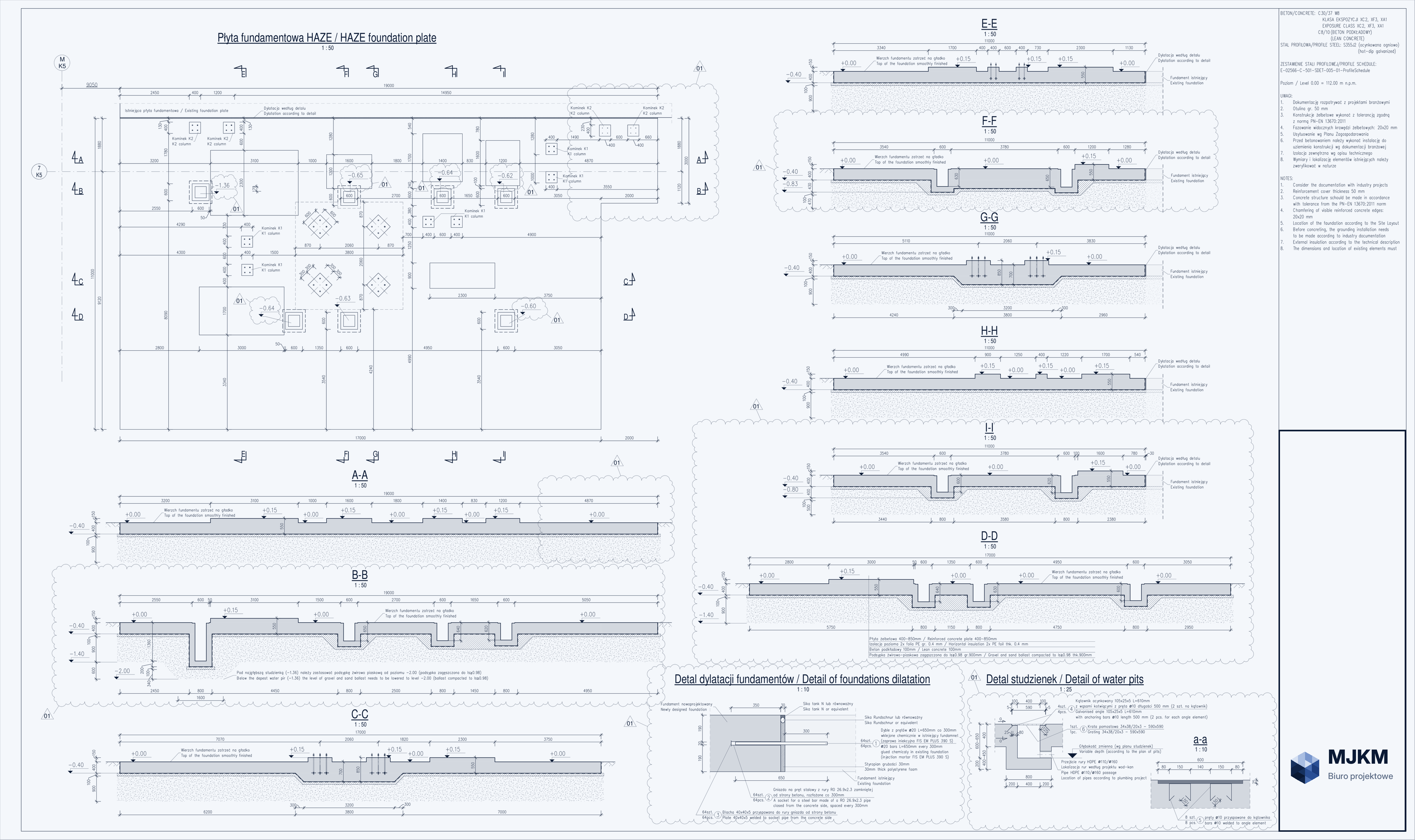

01SDET-0005 rev.01

Kółko — zoom · przeciągnij — przesuń · dwuklik — reset
