Wariant II — ściany z bloków szalunkowych
Hala ze ścianami z betonowych bloków szalunkowych i żelbetowymi rdzeniami.
- Typ
- Ściany z bloków szalunkowych, żelbetowe rdzenie, stopy i ławy
- Materiał
- Beton C25/30, stal zbrojeniowa B500SP, betonowe bloki szalunkowe
- Wymiary
- 25,2 × 13,3 m, wysokość 4,6 m w kalenicy
Model konstrukcyjny 3D
Model konstrukcji hali wygenerowany z RFEM 6.
Ładowanie modelu 3D…
Dokumentacja

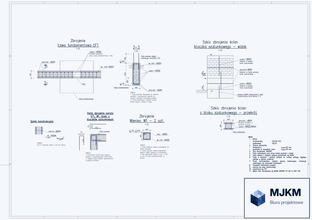

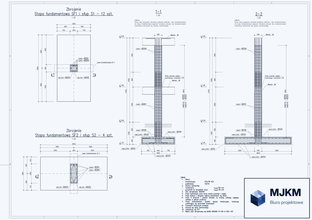

Wybrane arkusze z dokumentacji wykonawczej.

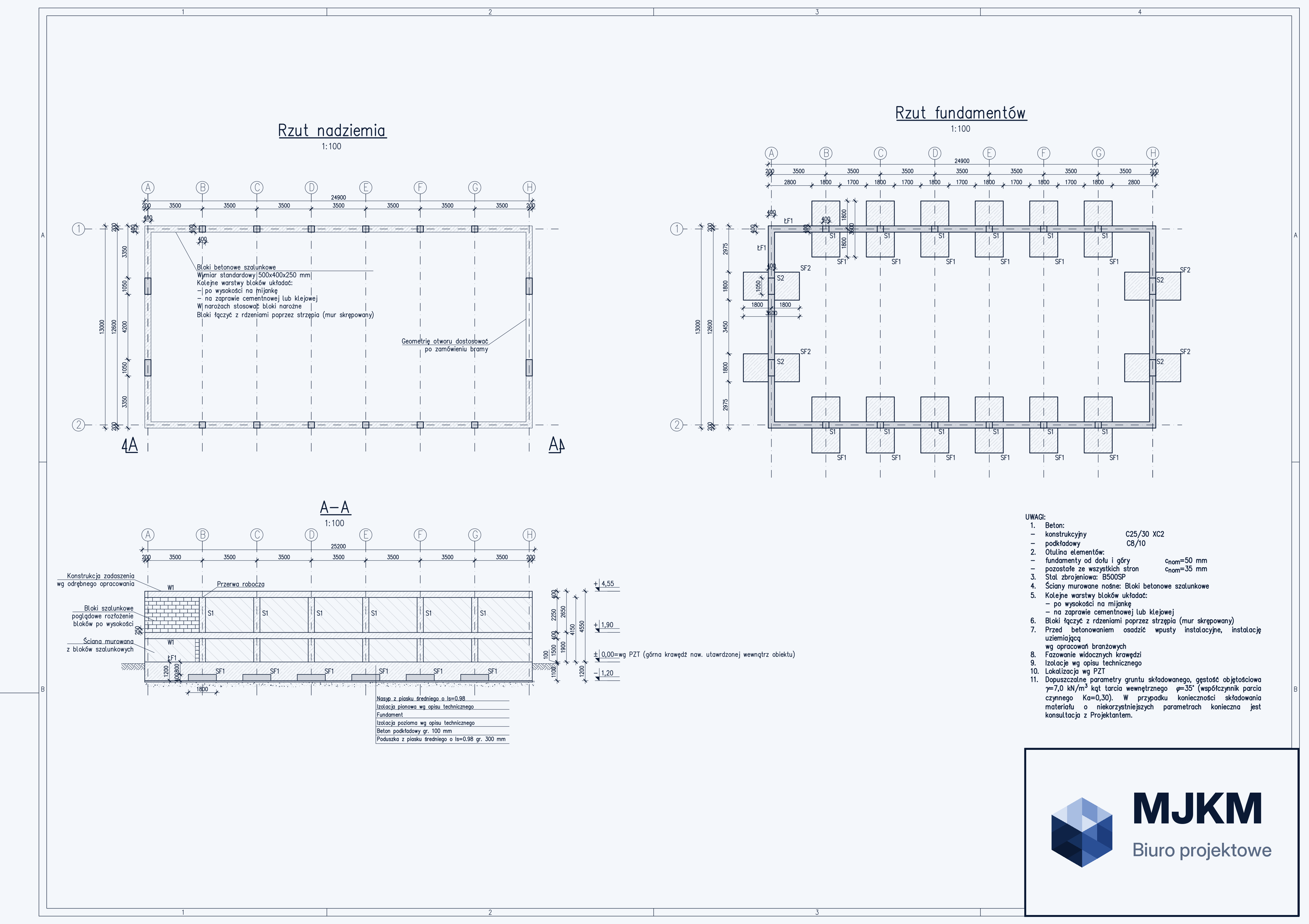

01Szalunek — fundamenty, nadziemie i przekrój
Kółko — zoom · przeciągnij — przesuń · dwuklik — reset
