Studzienka wodomierzowa
Żelbetowa studzienka wodomierzowa z pogrubionym dnem przeciwdziałającym wyporowi wody.
- Typ
- Monolityczna konstrukcja żelbetowa z pogrubionym dnem
- Materiał
- Beton C30/37, stal zbrojeniowa B500SP
- Wymiary
- 2,0 × 4,0 × 4,5 m
Model konstrukcyjny 3D
Konstrukcja żelbetowa studzienki z przebiciami ścian pod orurowanie, pokazana z terenem wokół. Teren można ukryć.
Ładowanie modelu 3D…
Dokumentacja

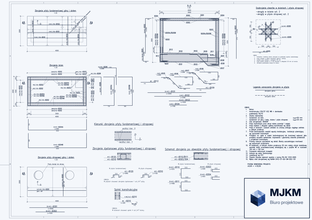

Wybrane arkusze z dokumentacji wykonawczej.

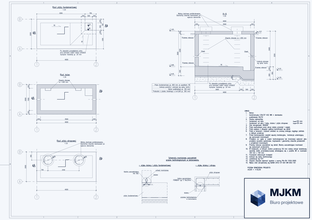

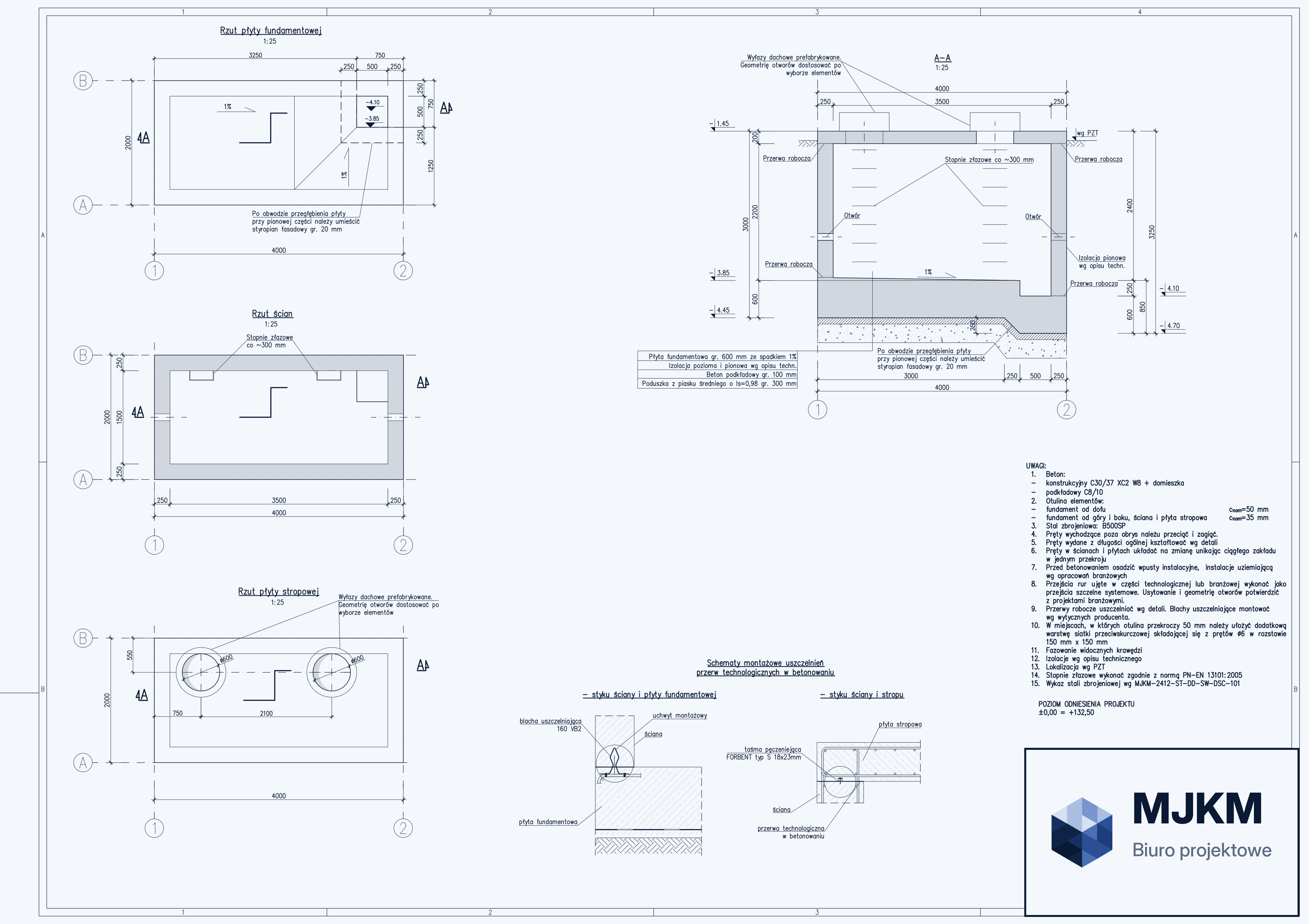

01Szalunek
Kółko — zoom · przeciągnij — przesuń · dwuklik — reset
