Fundamenty hali magazynowej
Fundamenty kielichowe pod stalową konstrukcję hali oraz konstrukcje żelbetowe ramp przeładunkowych i doków.
- Typ
- Fundamenty kielichowe i konstrukcje doków
- Materiał
- Beton C25/30 (podkładowy C8/10), stal zbrojeniowa B500SP, stal profilowa S235JR
- Wymiary
- Hala o długości 400 m
Model konstrukcyjny 3D
Fundamenty kielichowe, ściany podwalinowe i konstrukcje doków na całej długości hali, wraz ze słupami stalowymi i prętami kotwiącymi rampy. Pod spodem, jako osobna warstwa, bryła architektury — model innej branży, uproszczony do kontekstu, żeby było widać, w czym ta konstrukcja siedzi. Każdą warstwę przełączasz osobno (pełny / półprzezroczysty / ukryj).
Ładowanie modelu 3D…
Dokumentacja

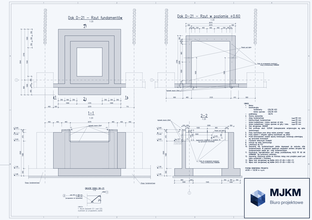

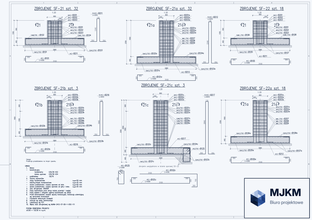

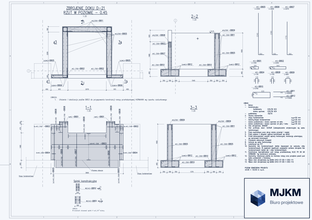

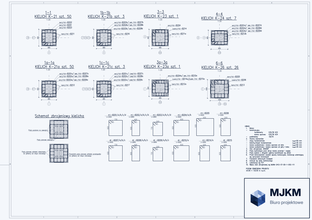

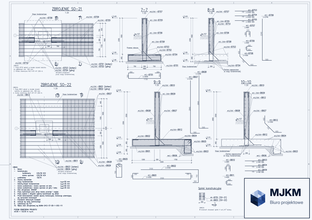

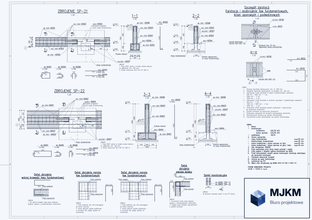

Wybrane arkusze z dokumentacji wykonawczej.

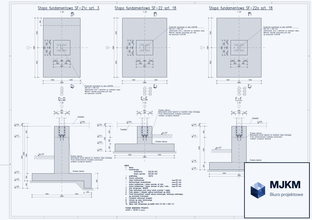

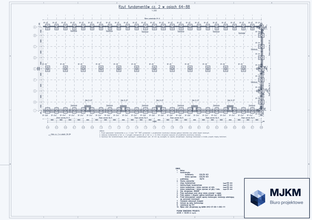

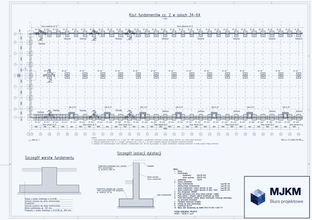

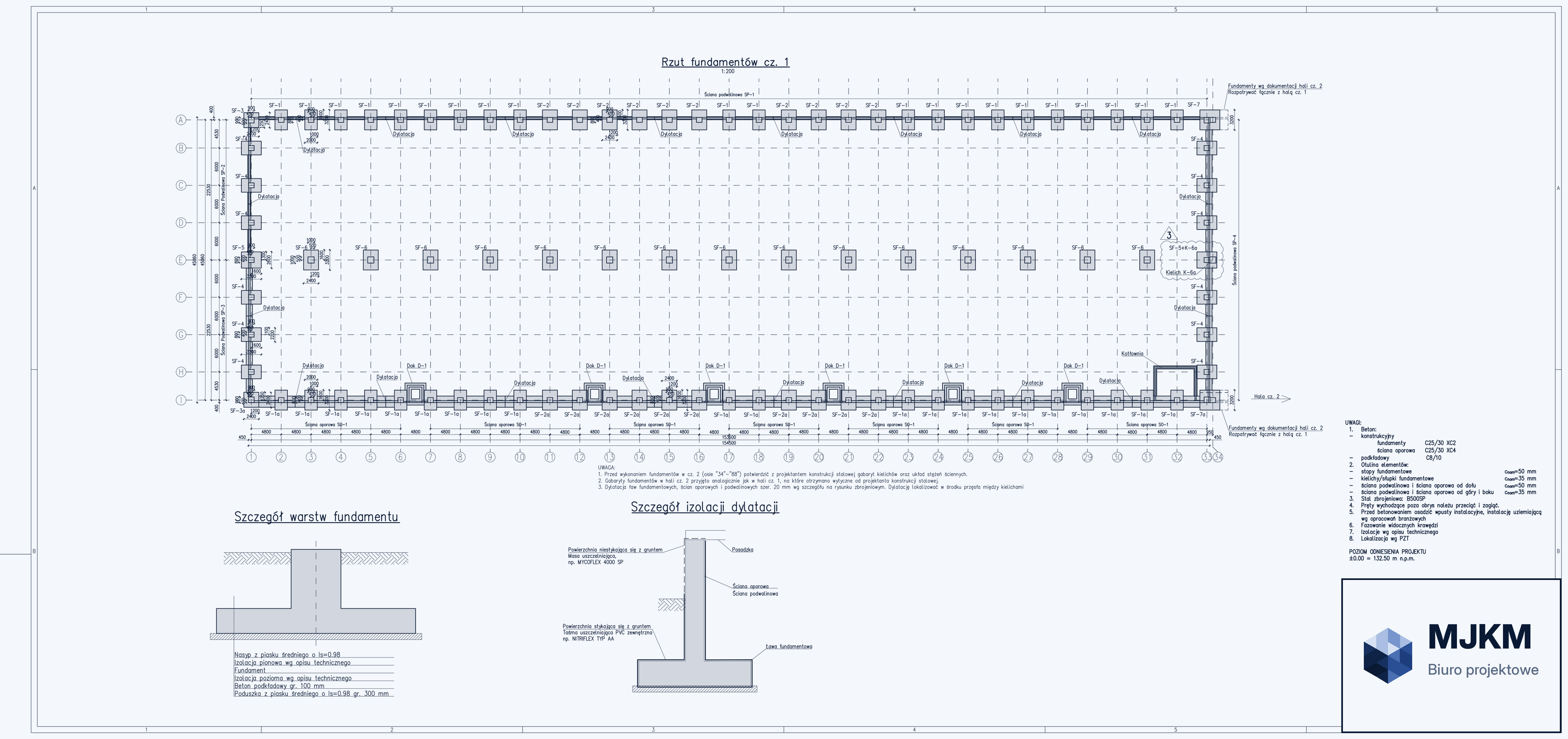

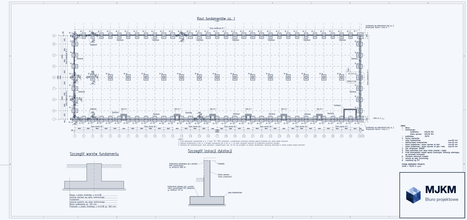

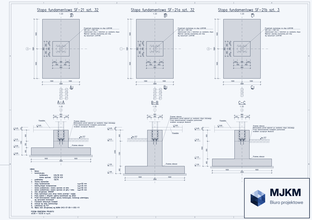

01Rzut fundamentów — część 1
Kółko — zoom · przeciągnij — przesuń · dwuklik — reset
