Zewnętrzna klatka schodowa z analizą sejsmiczną

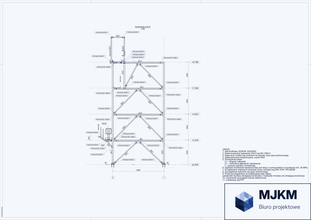

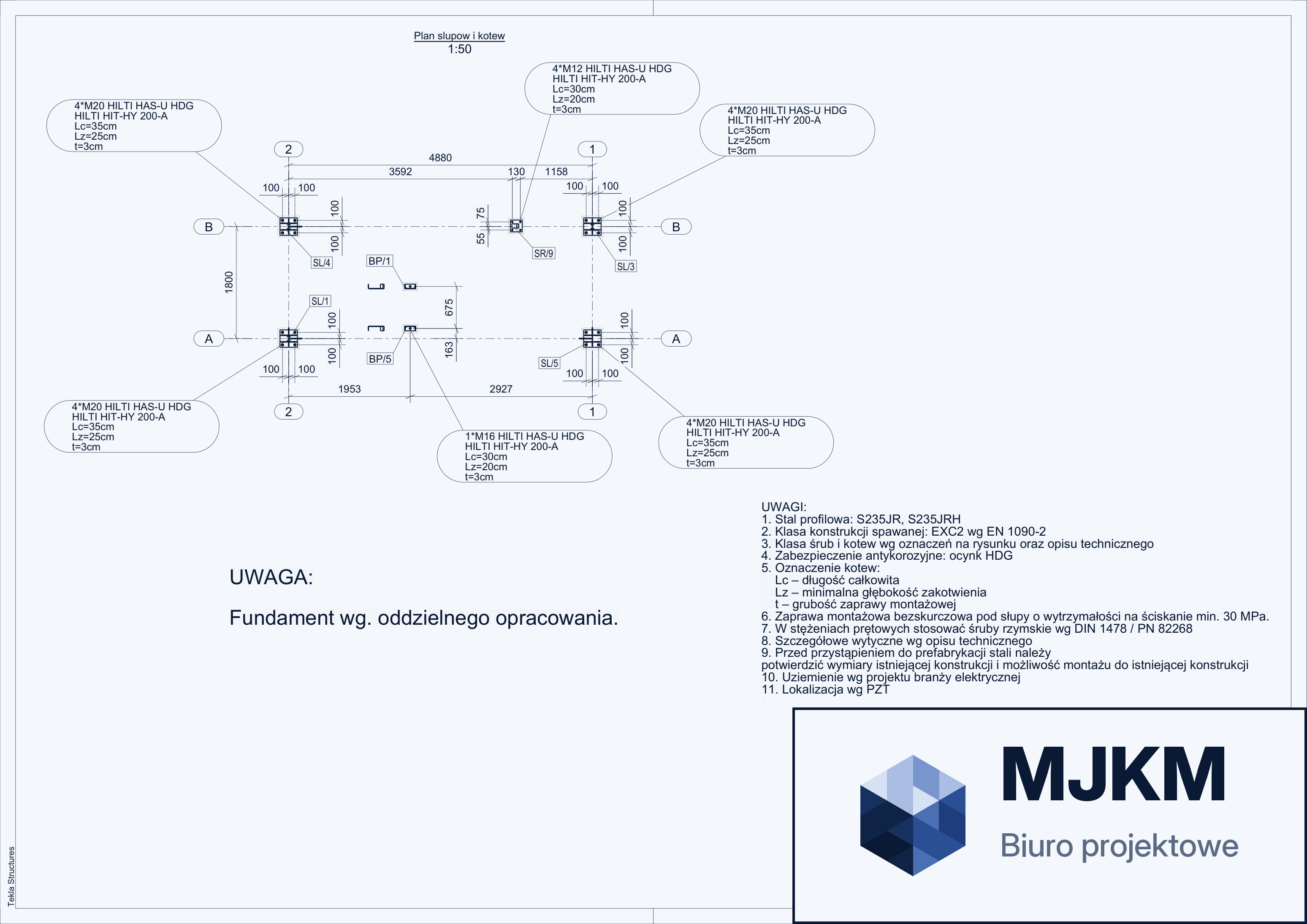

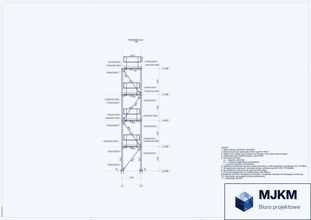

Projekt wykonawczy-warsztatowy stalowej klatki schodowej dobudowanej do istniejącego obiektu, wykonany z uwzględnieniem oddziaływań sejsmicznych. Zaprojektowaliśmy konstrukcję ramową z biegami schodowymi i czterema poziomami pomostów roboczych, usztywnioną stężeniami poziomymi i pionowymi, zamocowaną w płycie fundamentowej kotwami wklejanymi. Konstrukcja wymagała zaprojektowania na warunki sejsmiczne — zarówno profile główne, jak i zakotwienie.

Rok

2026

Rola MJKM

Projekt wykonawczy-warsztatowy konstrukcji stalowej

Typ

Rama stalowa z biegami schodowymi, pomostami i stężeniami

Materiał

Stal S235JR i S235JRH, kotwy chemiczne

Wymiary

1,8 × 5,0 m, wysokość 12 m
