Obiekt mieszkalno-usługowy — Mielno
Budynek usługowy zamieszkania zbiorowego w Mielnie. Układ ścianowo-słupowy z żelbetowym trzonem, posadowiony bezpośrednio na płycie fundamentowej.
- Lokalizacja
- Mielno
- Rok
- 2024
- Rola MJKM
- Projekt konstrukcji, koordynacja modelu 3D
- Typ
- Ścianowo-słupowy z trzonem żelbetowym
- Materiał
- Żelbet C30/37, mur (silka 18 cm kl. 20)
Model konstrukcyjny 3D
Model konstrukcyjno-koordynacyjny: żelbet, ściany murowane i grunt można przełączać (pełny / półprzezroczysty / ukryj). Teren pokazany jako kontekst posadowienia.
Ładowanie modelu 3D…

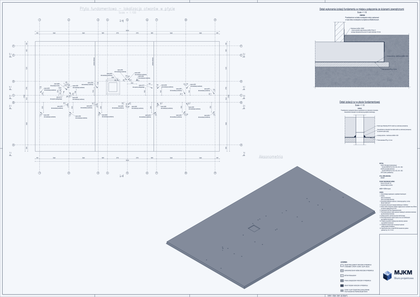

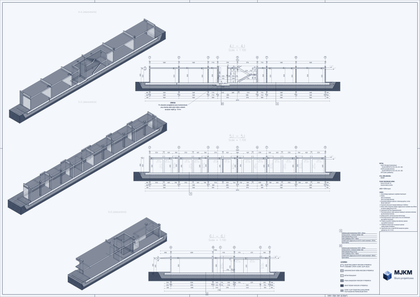

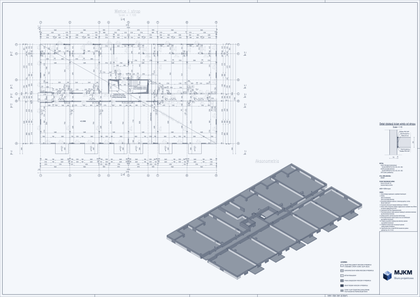

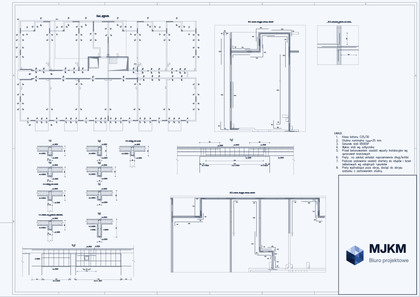

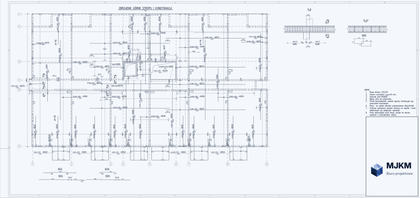

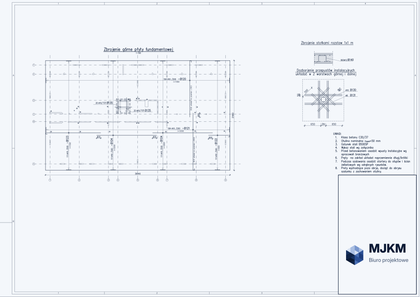

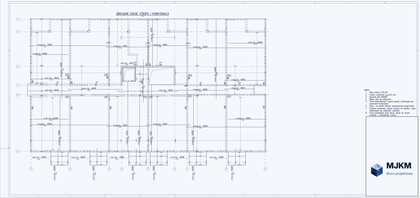

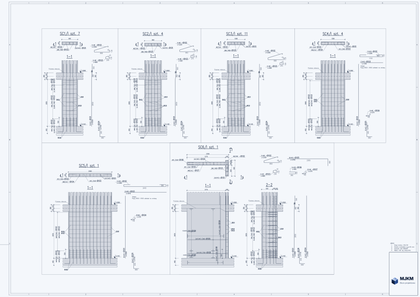

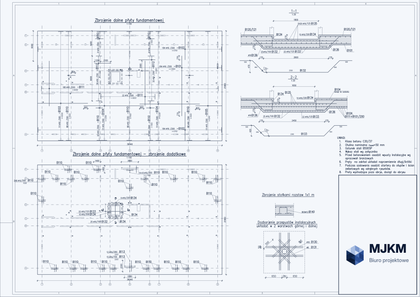

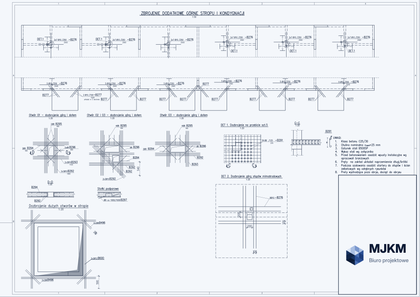

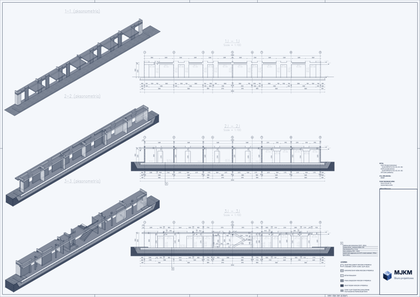

Dokumentacja
Wybrane arkusze z dokumentacji wykonawczej.

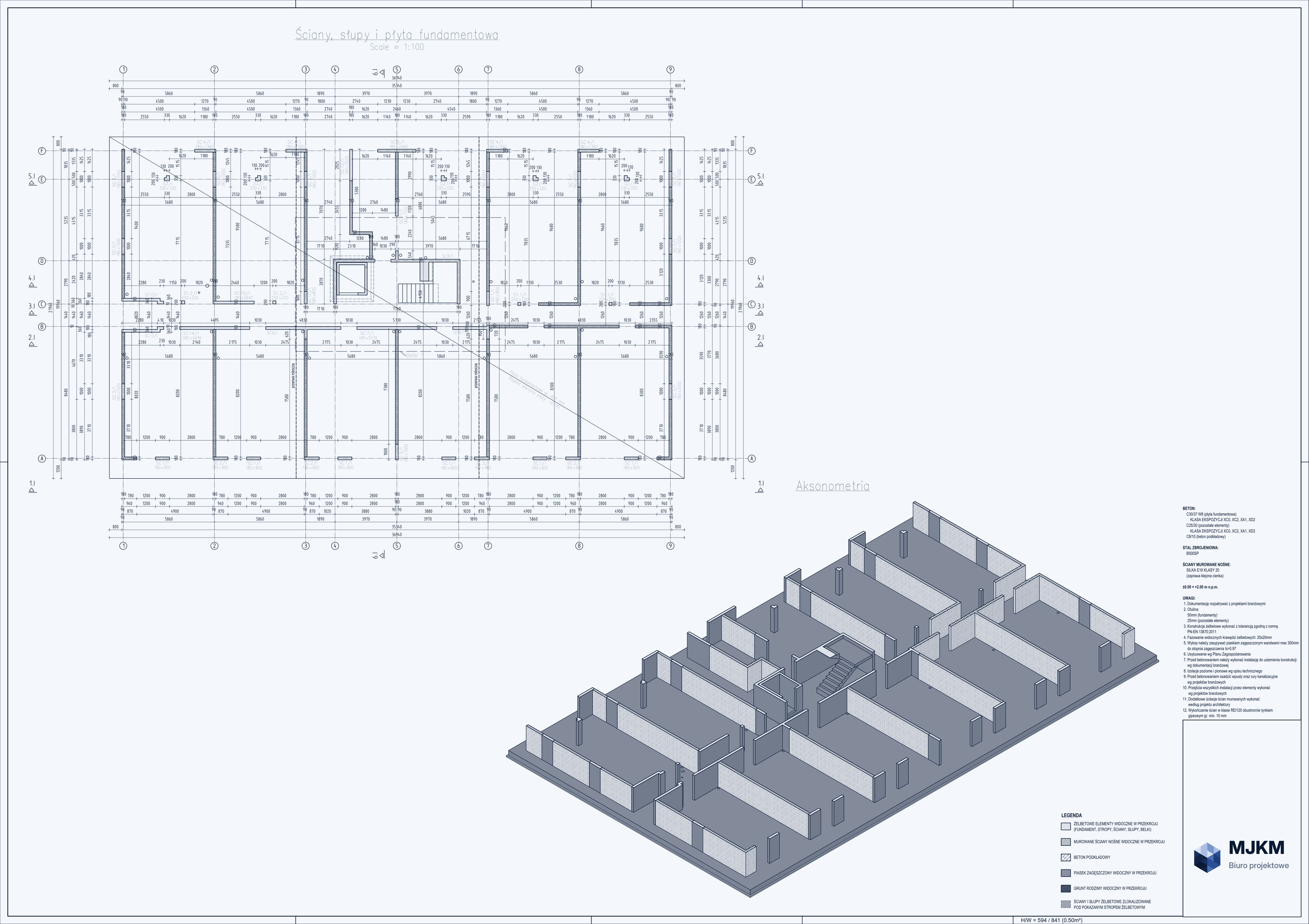

01Rysunek K101
