Mur oporowy
Żelbetowy mur oporowy stabilizujący teren o zróżnicowanych rzędnych po obu stronach konstrukcji.
- Typ
- Monolityczna konstrukcja żelbetowa
- Materiał
- Beton C30/37, stal zbrojeniowa B500SP
- Wymiary
- Długość 120 m
Model konstrukcyjny 3D
Ława i tarcza muru na całej długości, pokazane razem z terenem po obu stronach. Teren można ukryć.
Ładowanie modelu 3D…
Dokumentacja
Wybrane arkusze z dokumentacji wykonawczej.

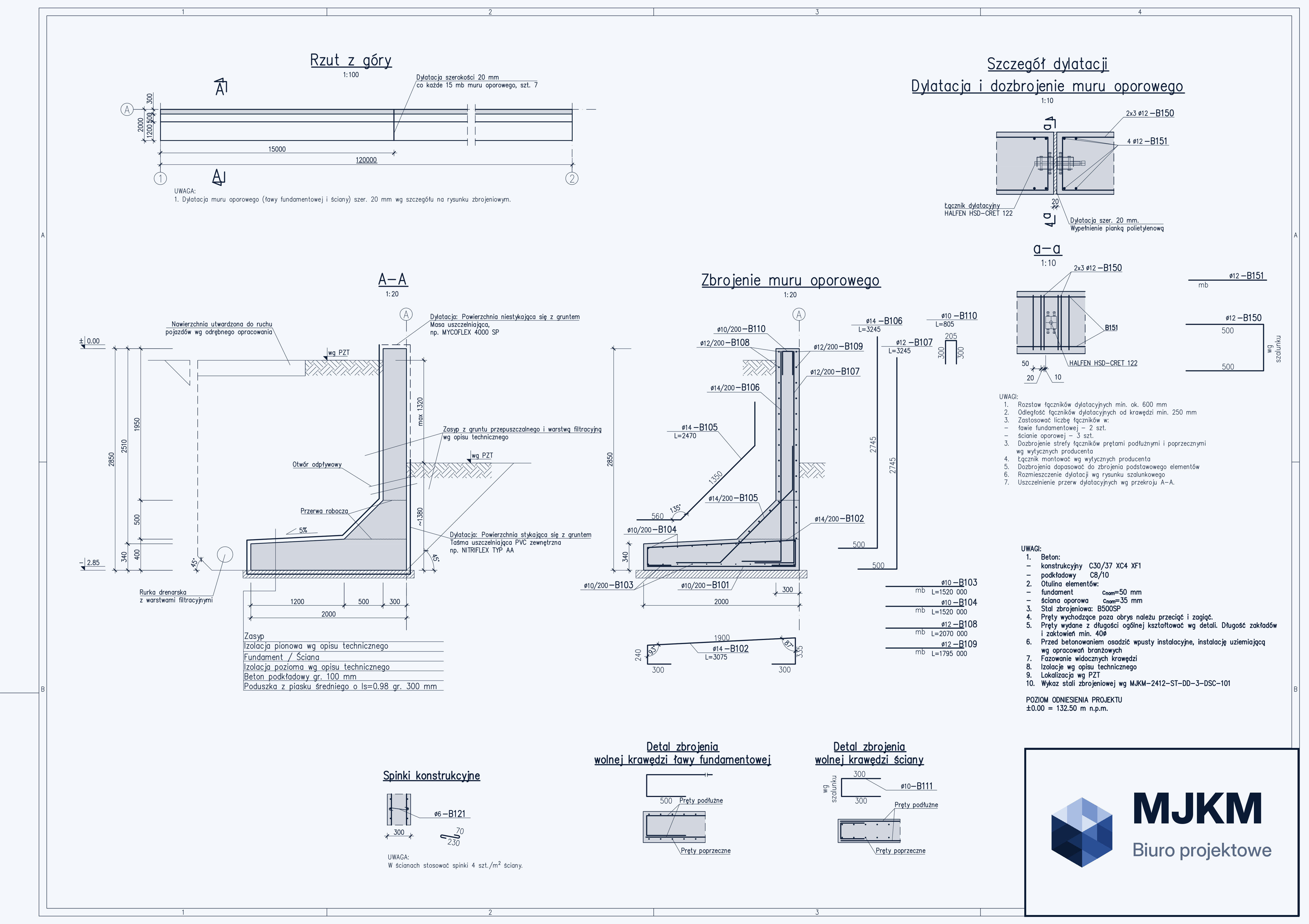

01Szalunek i zbrojenie
Kółko — zoom · przeciągnij — przesuń · dwuklik — reset
