Fundamenty hali magazynowej
Fundamenty kielichowe pod stalową konstrukcję hali oraz fundamenty dla ramp przeładunkowych.
- Typ
- Fundamenty kielichowe i konstrukcje doków
- Materiał
- Beton C25/30, stal zbrojeniowa B500SP, stal profilowa S235JR
- Wymiary
- Hala o długości 400 m
Model konstrukcyjny 3D
Fundamenty kielichowe, ściany podwalinowe i konstrukcje doków na całej długości hali, wraz ze słupami stalowymi i prętami kotwiącymi rampy. Pod spodem, jako osobna warstwa, bryła architektury — model innej branży, uproszczony do kontekstu. Każdą warstwę przełączasz osobno (pełny / półprzezroczysty / ukryj).
Ładowanie modelu 3D…
Dokumentacja

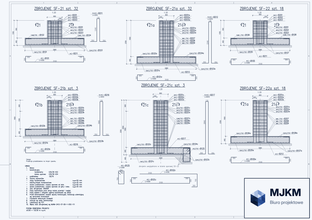

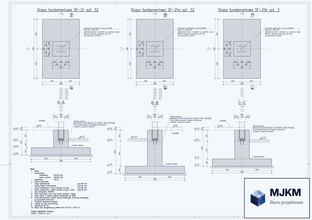

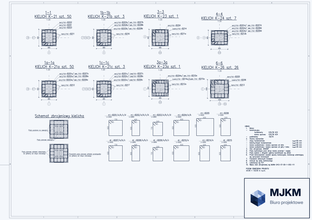

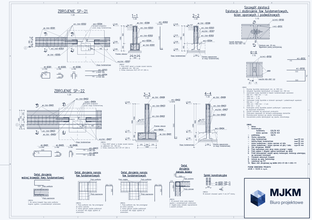

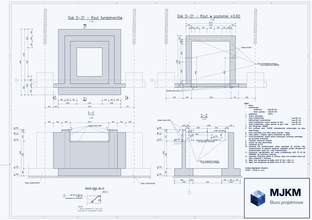

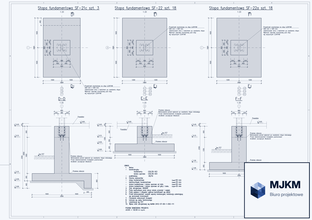

Wybrane arkusze z dokumentacji wykonawczej.

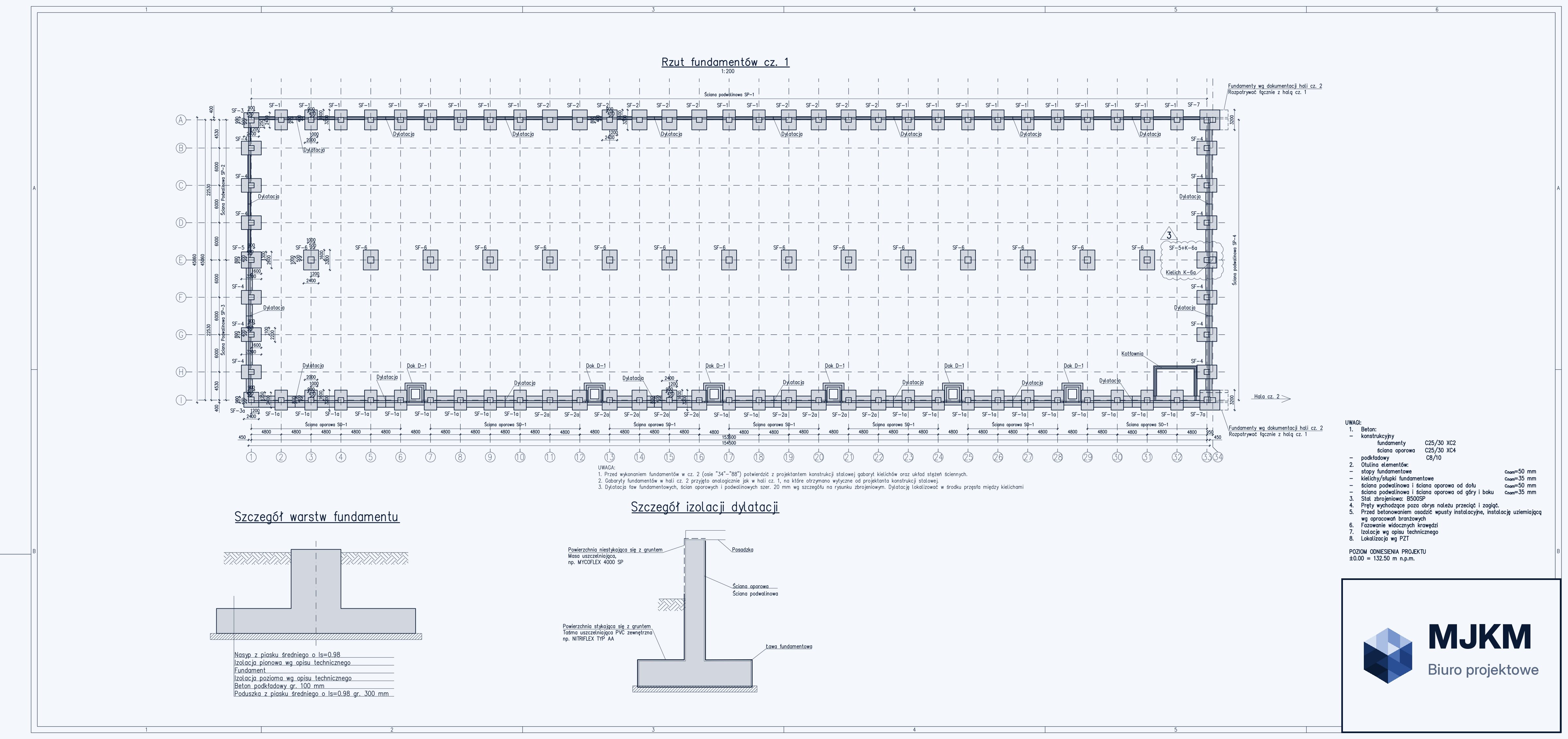

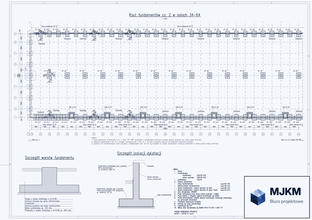

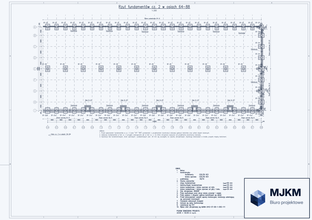

01Rzut fundamentów — część 1
Kółko — zoom · przeciągnij — przesuń · dwuklik — reset
