Wykazy stali profilowej

Zestawienia stali profilowej od pozycji do zamówienia. Masę i powierzchnię do zabezpieczenia aplikacja liczy przy każdej pozycji, złączne zlicza w sztukach, a PDF i XLSX powstają z jednego modelu.

Premierajuż wkrótce!

Cenę i datę premiery podamy na tej stronie.

Zapytaj o Wykazy Wykazy zbrojenia

Jak pracuje się w Wykazach

Od pozycji do wydanej rewizji w czterech krokach

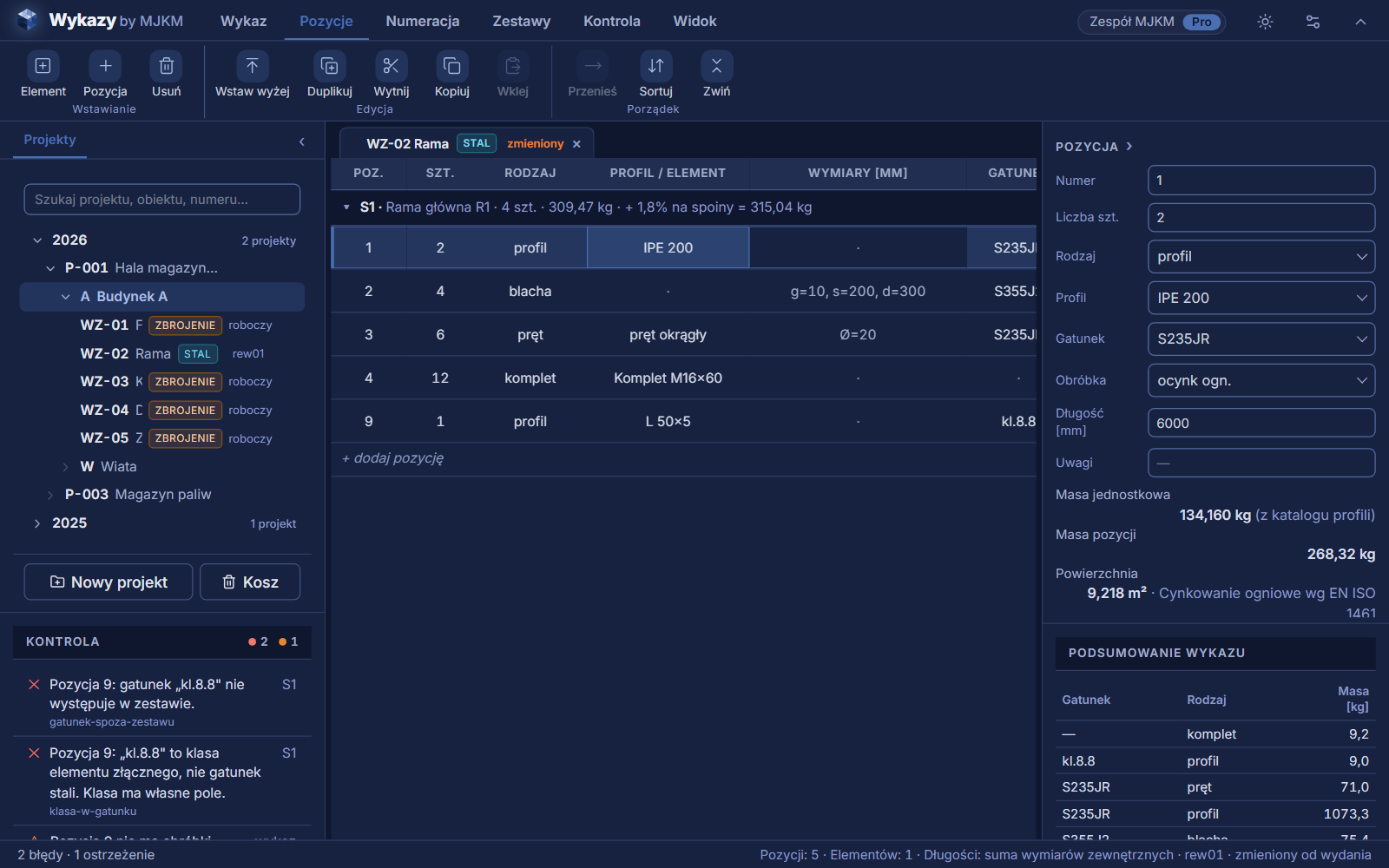

Pozycje wpisuje się w siatce, a masy, powierzchnie i złączne do zamówienia liczy aplikacja — bez arkusza obok i bez tablic profili.

01Wpisz
Rodzaj pozycji decyduje o polach

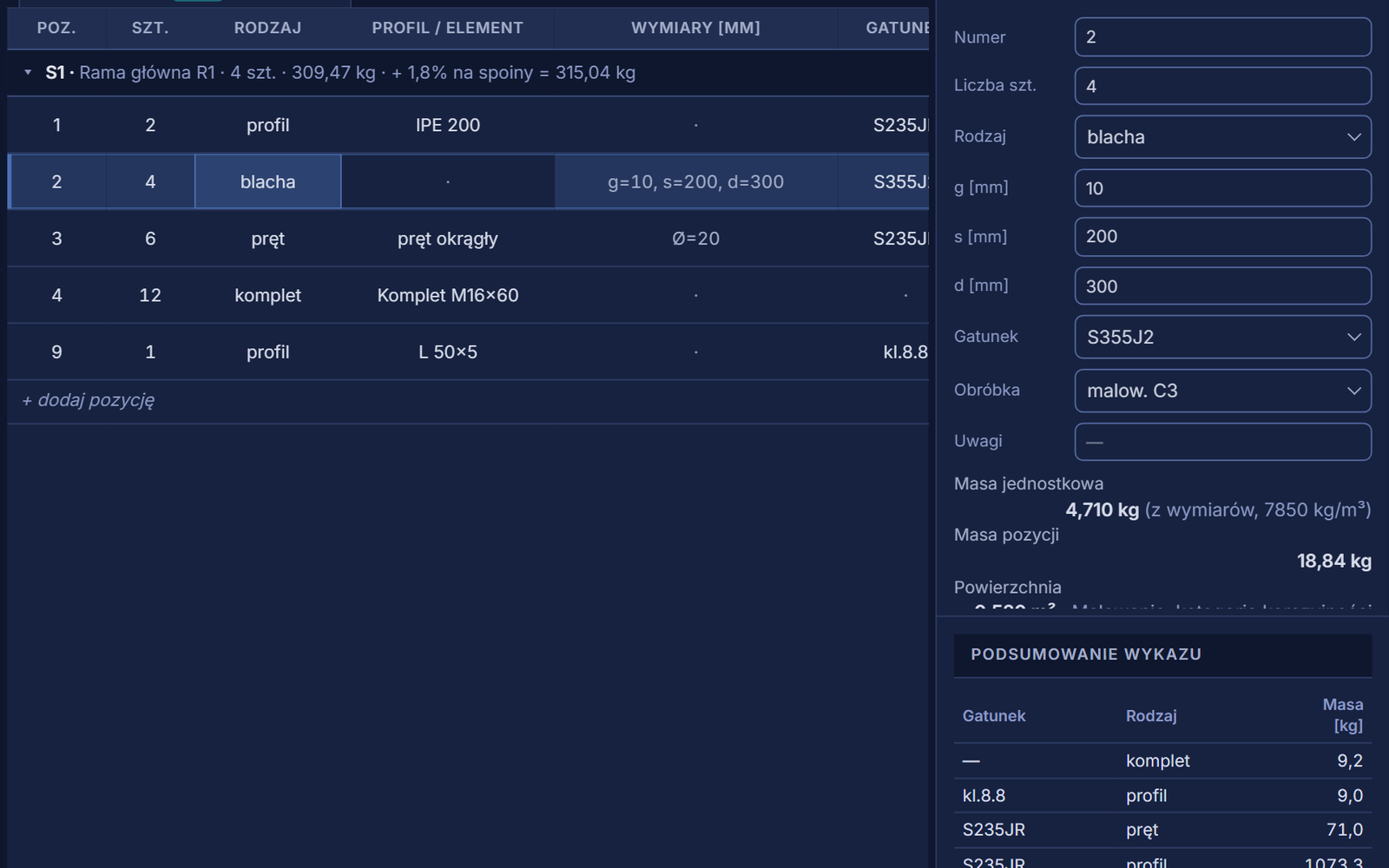

Profil walcowany, profil zamknięty, blacha, pręt, krata, element złączny albo komplet. Rodzaj włącza tylko te pola, których pozycja potrzebuje — przy blasze grubość, szerokość i długość, przy profilu wybór z katalogu.
02Policz
Masa i powierzchnia przy każdej pozycji

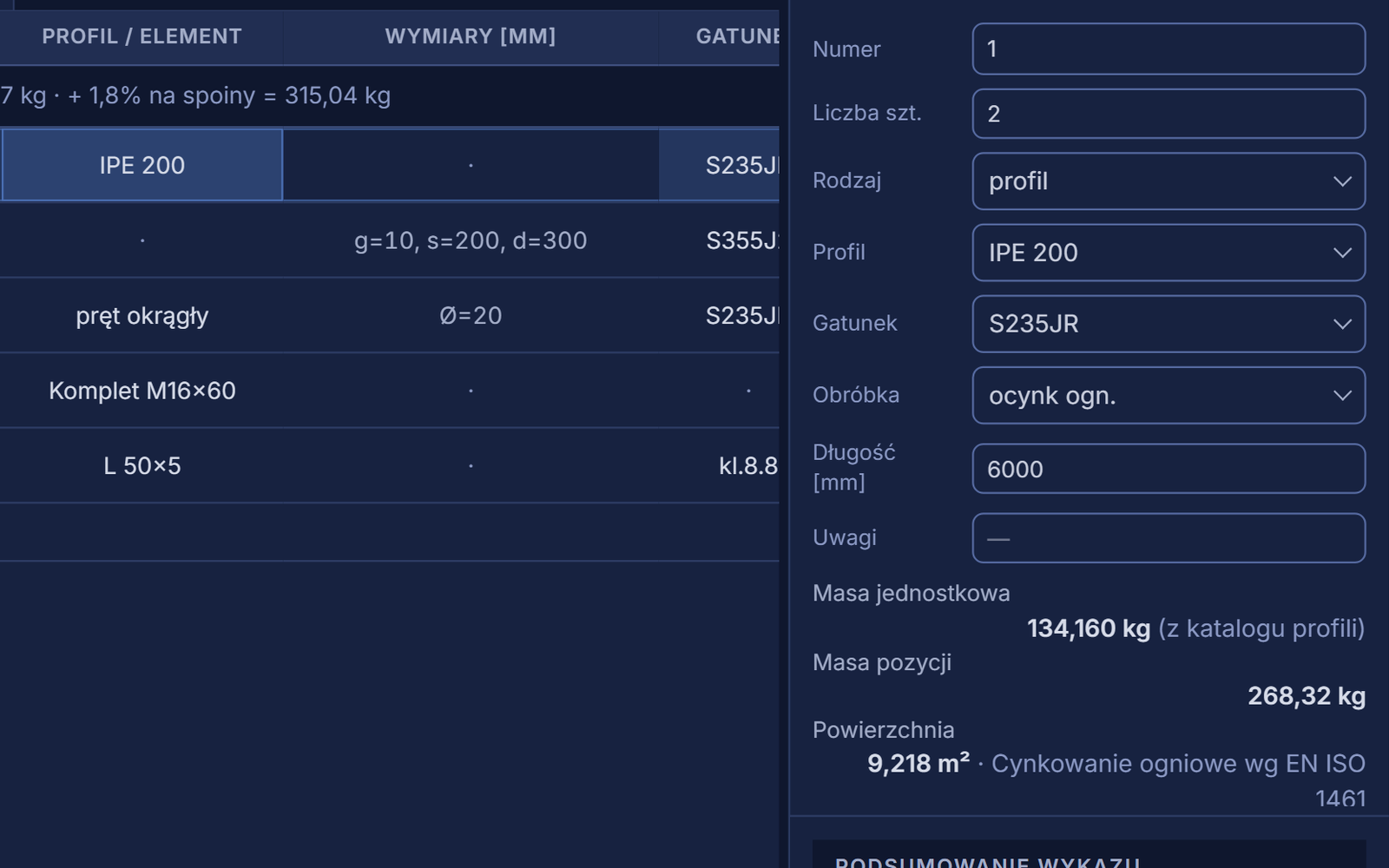

Masa profilu z katalogu, blachy i pręta — z wymiarów przy 7850 kg/m³. Powierzchnia do zabezpieczenia liczy się razem z obróbką, a naddatek na spoiny dolicza się do całego wykazu albo do wybranych elementów.
03Sprawdź
Kontrola wykazu na bieżąco, przed wydaniem

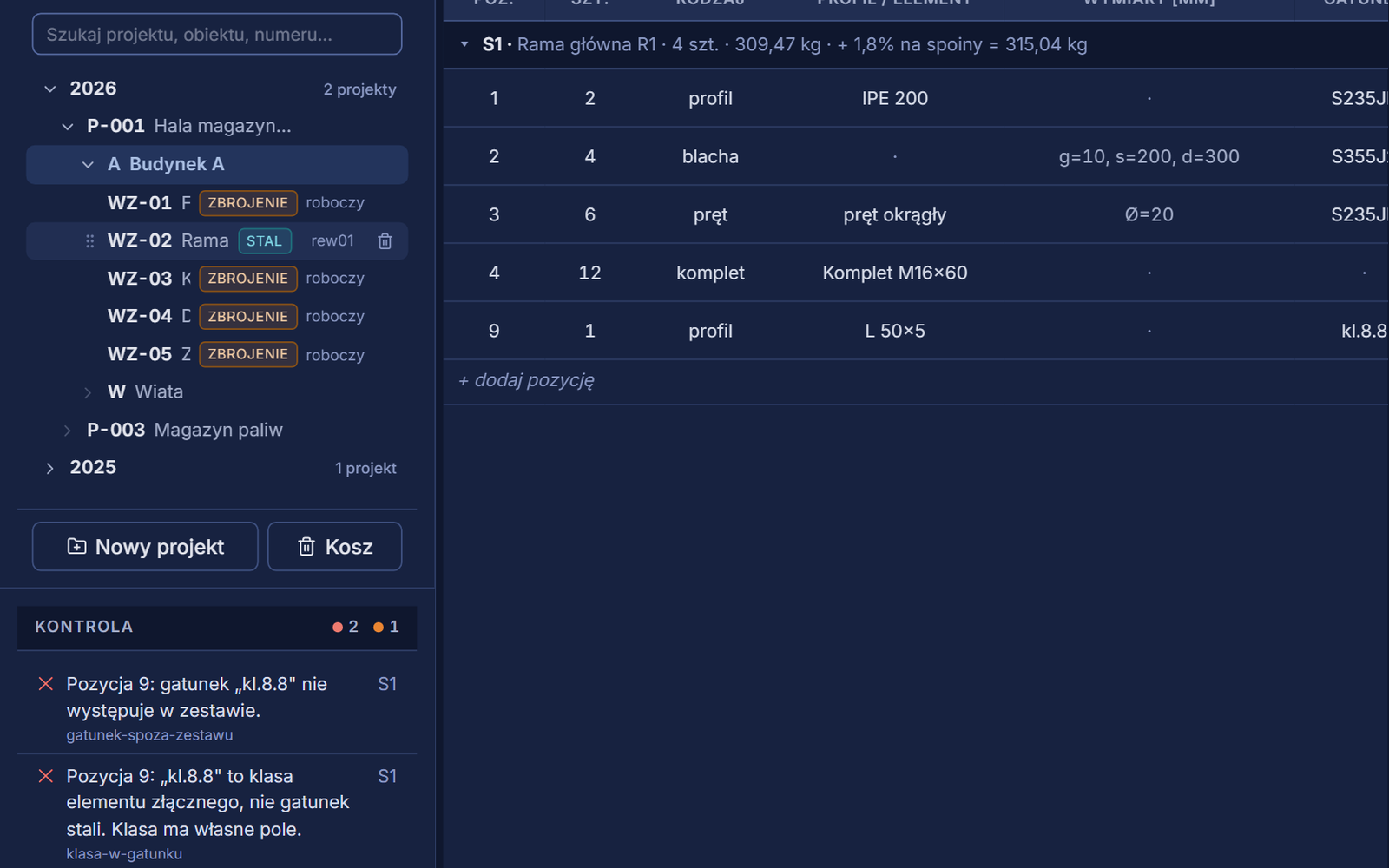

Profil albo gatunek spoza zestawu, klasa śruby wpisana w pole gatunku, brakujący wymiar, pozycja bez obróbki — kontrola pokazuje to w trakcie pracy, a błąd zatrzymuje wydanie rewizji.
04Wydaj
Rewizje, które da się porównać

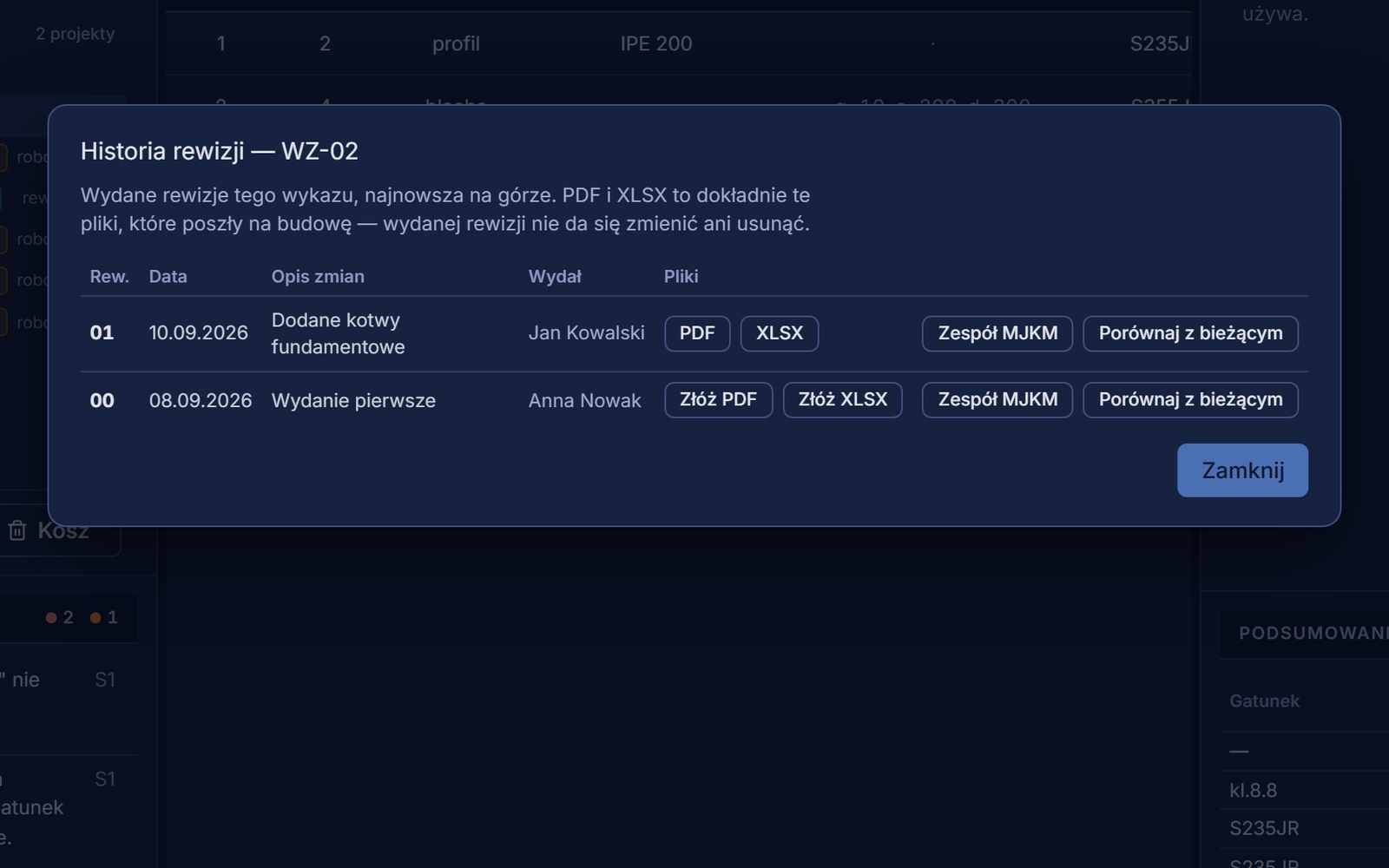

Wydana rewizja zamraża numery pozycji i zapisuje pliki PDF i XLSX, które poszły na budowę. Każdą rewizję da się porównać z bieżącym stanem wykazu.

Dokument dla budowy

Złączne w sztukach, naddatek na spoiny

Kartka zbiorcza zbiera cały wykaz: masę według gatunku i rodzaju z naddatkiem na spoiny, powierzchnię do zabezpieczenia według obróbki, elementy złączne w sztukach i długości profili do zamówienia.

Do 45 pozycji na kartce A4
Komplety rozbite na śruby, nakrętki i podkładki
Masa netto i naddatek osobno — widać, ile wynosi i czego dotyczy
PDF i XLSX z jednego modelu, liczby w arkuszu są liczbami

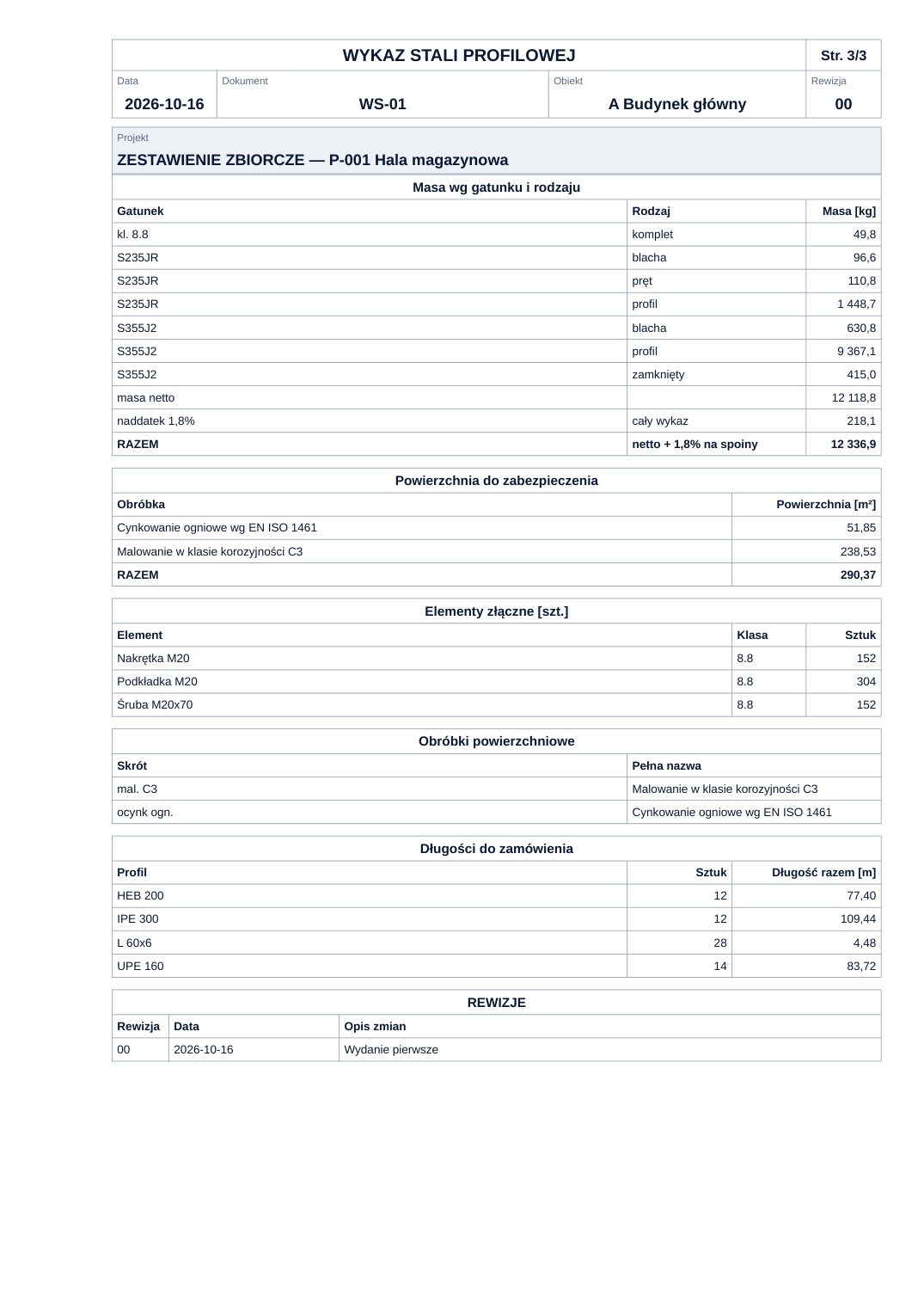

Kartka zbiorcza wykazu stali w PDF: masa według gatunku i rodzaju z naddatkiem 1,8% na spoiny, powierzchnia do zabezpieczenia według obróbki, elementy złączne w sztukach, długości profili do zamówienia i tabela rewizji

Katalog

Katalog profili walcowanych według norm EN

115 profili walcowanych — IPE, HEA, HEB, HEM, UPE, UPN i kątowniki równoramienne — z wymiarami z norm EN 10365 i EN 10056
Pole przekroju i obwód malarski policzone z wymiarów, masa na metr przy 7850 kg/m³
Gatunki stali według EN 10025, elementy złączne z klasą i kraty pomostowe z masą na metr kwadratowy
W pełnej wersji własne zestawy zespołu — na przykład kraty i złączne od stałego dostawcy

IPE

HEB

UPN

RHS

CHS

Blacha

Złączne

Praca w zespole

Jeden edytuje, reszta widzi

Wykaz otwarty przez jedną osobę pozostali widzą do odczytu i mogą poprosić o zwolnienie — bez dwóch wersji tego samego dokumentu.

Kosz i cofanie zmian

Usunięte wykazy, elementy i pozycje trafiają do kosza, a ostatnie zmiany da się cofnąć.

Historia zmian

Przy każdym wykazie widać, kto, kiedy i co w nim zmienił.

Ustawienia zespołu

Domyślne zestawy, reguły numeracji, ustawienia wydruku i naddatek na spoiny ustawia się raz — każdy nowy wykaz zespołu dostaje je od razu.

Wersja bezpłatna i pełna

Wersja bezpłatna pozwala wypróbować. Pełna zapisuje i wydaje wykazy na budowę.

Bez zakładania konta wpiszą Państwo kilka pozycji, zobaczą numerację i kontrolę na bieżąco i pobiorą dokument PDF. Tyle wystarczy, żeby sprawdzić, czy Wykazy pasują do sposobu pracy biura.

Zakres	Bezpłatnie	Pełna wersja
Pozycje, numeracja i kontrola wykazu na bieżącoWersja bezpłatna: jeden wykaz z jednym elementem i 3 pozycjami, bez zapisu — znika po zamknięciu albo odświeżeniu strony.	✓	✓
Katalogi MJKM: profile, gatunki stali, elementy złączne i kraty pomostowe	✓	✓
Dokument PDFWersja bezpłatna: w podstawowych ustawieniach, ze stopką „wersja bezpłatna”.	✓	✓
Zapis wykazów na koncie zespołu, bez limitów projektów, obiektów, elementów i pozycji	—	✓
Wydanie i porównanie rewizji, historia zmian i kosz	—	✓
Własne reguły i style numeracji	—	✓
Wszystkie ustawienia wydruku i nagłówki dokumentu po angielsku	—	✓
Arkusz XLSX	—	✓
Własne zestawy zespołu: profile, gatunki, złączne i kraty	—	✓
Praca kilku osób na wykazach jednego zespołu	—	✓

Wersja bezpłatna działa bez zakładania konta i niczego nie zapisuje — wykaz znika po zamknięciu albo odświeżeniu strony.

Pytania i odpowiedzi

Kiedy premiera Wykazów?

Wykazy są w ostatnim etapie przygotowań. Datę premiery podamy na tej stronie i w cenniku.

Skąd biorą się masy profili?

Wymiary profili pochodzą z norm EN 10365 i EN 10056, a pole przekroju i obwód są z nich policzone; masa na metr wychodzi przy gęstości 7850 kg/m³. Dla ceowników UPN i kątowników pole przekroju jest przepisane z normy, bo zbieżnej półki nie opisuje prosty wzór.

Czy masy śrub są dokładne?

Są przybliżone — liczone z geometrii łba i trzpienia. Złączne zamawia się na sztuki, dlatego zestawienie podaje je w sztukach, z kompletami rozbitymi na składniki.

Czy ta licencja obejmuje też wykazy zbrojenia?

Nie — wykazy zbrojenia i wykazy stali profilowej to dwie licencje w jednej aplikacji. Oba typy leżą obok siebie pod tym samym obiektem, a licencja decyduje, jakie wykazy można zakładać.

Gdzie zapisują się wykazy?

W pełnej wersji — na koncie zespołu na platformie MJKM, dlatego cały zespół pracuje na tych samych wykazach, a pliki wydanych rewizji są przechowywane razem z wykazem. Wersja bezpłatna niczego nie zapisuje: wykaz znika po zamknięciu albo odświeżeniu strony.

Czy arkusz XLSX da się dalej przeliczać?

Tak. Liczby w arkuszu są liczbami, a nie tekstem, a kartki łamią się tak samo jak w PDF-ie.

Co się stanie z wykazami po zakończeniu licencji?

Istniejące wykazy zostają do odczytu i eksportu.
