Union
Przeglądarka koordynacyjna modeli IFC. Składa modele wszystkich branż w jeden, prowadzi sprawy koordynacyjne i przekazuje wynik jednym raportem albo jednym plikiem IFC — a model przez cały czas zostaje na Państwa komputerze.
49 zł/ miesiąc
albo 489 zł rocznie · za jedną licencję, brutto
do 31 grudnia 2026 · potem 69 zł / 689 zł
Korzystając z wersji bezpłatnej, akceptują Państwo regulamin.
Jak pracuje się w Unionie
Pętla koordynacyjna w sześciu krokach
Od złożenia modeli do raportu i jednego pliku IFC dla projektantów branżowych — i od nowa, gdy przyjdzie następna wersja modelu.

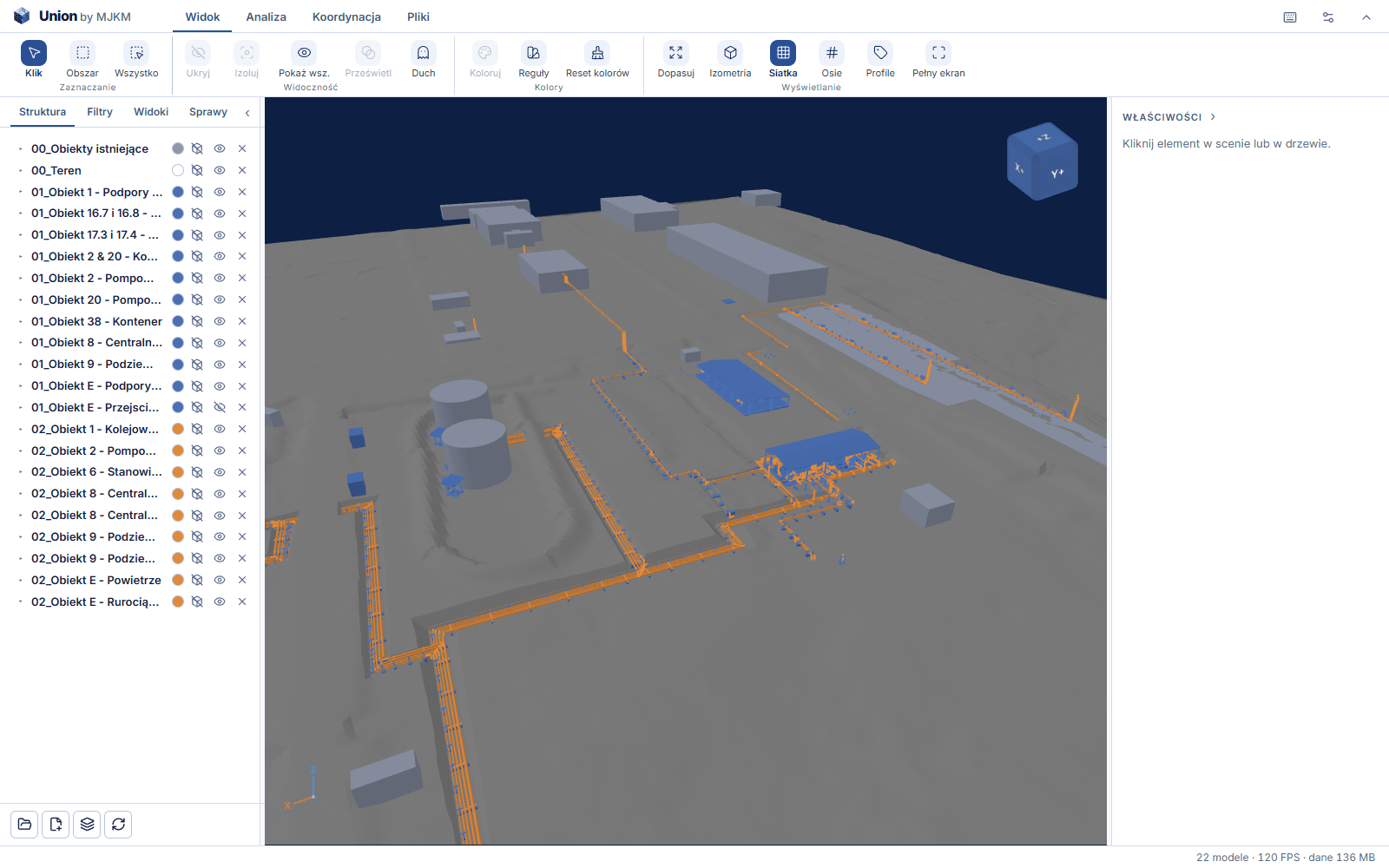

01Złóż
Modele wszystkich branż w jednym widoku
Konstrukcja, architektura i instalacje otwarte razem — każdy model we własnym kolorze, z drzewem i właściwościami elementów. Union czyta pliki IFC2X3, IFC4 i IFC4X3, a pod modele podkłada rysunek DXF w skali 1:1 — mapę, plan zagospodarowania albo rzut.

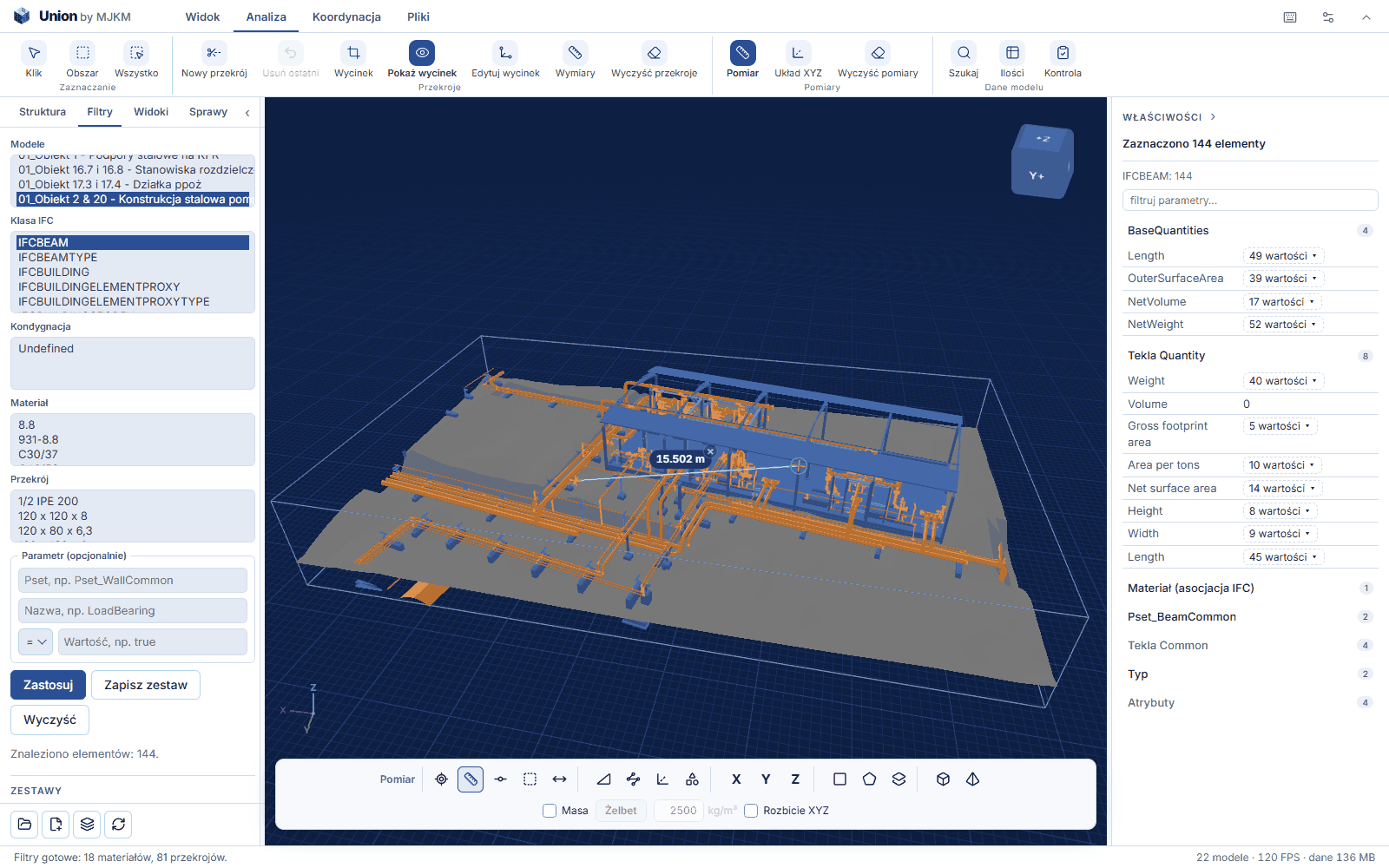

02Sprawdź
Znaleźć, przeciąć, zmierzyć
Filtry po klasie, kondygnacji, modelu i dowolnym parametrze, reguły kolorowania i przekroje. Pomiary odległości, kątów, pól, objętości i masy oraz odczyt współrzędnych wskazanego punktu — bez wracania do programu, w którym model powstał.

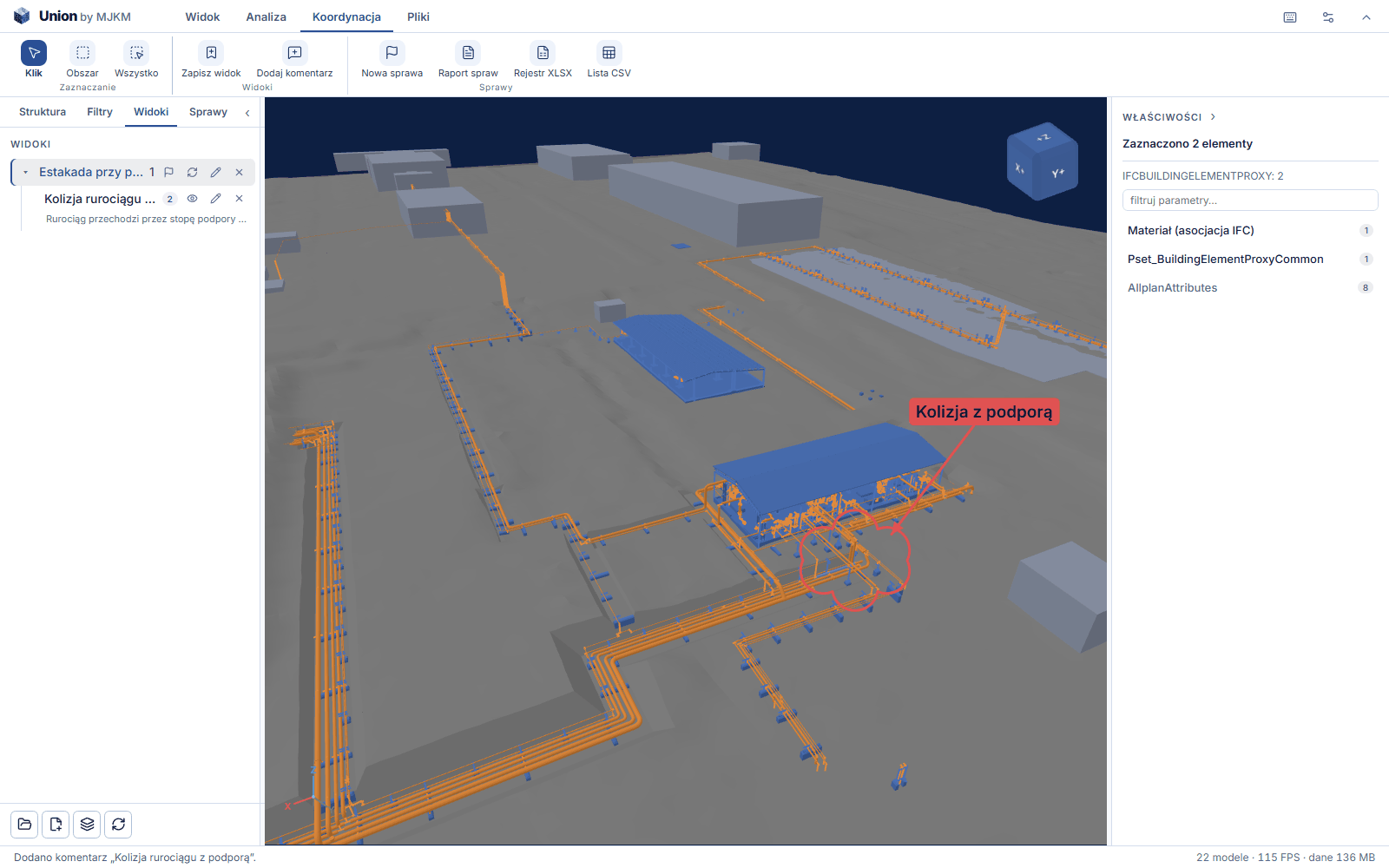

03Oznacz
Uwaga dokładnie tam, gdzie jest problem
Widok zapamiętuje ujęcie modelu, a komentarz z rysunkiem i napisem na ekranie pokazuje miejsce, którego dotyczy — zamiast zrzutu ekranu wklejonego w wiadomość.

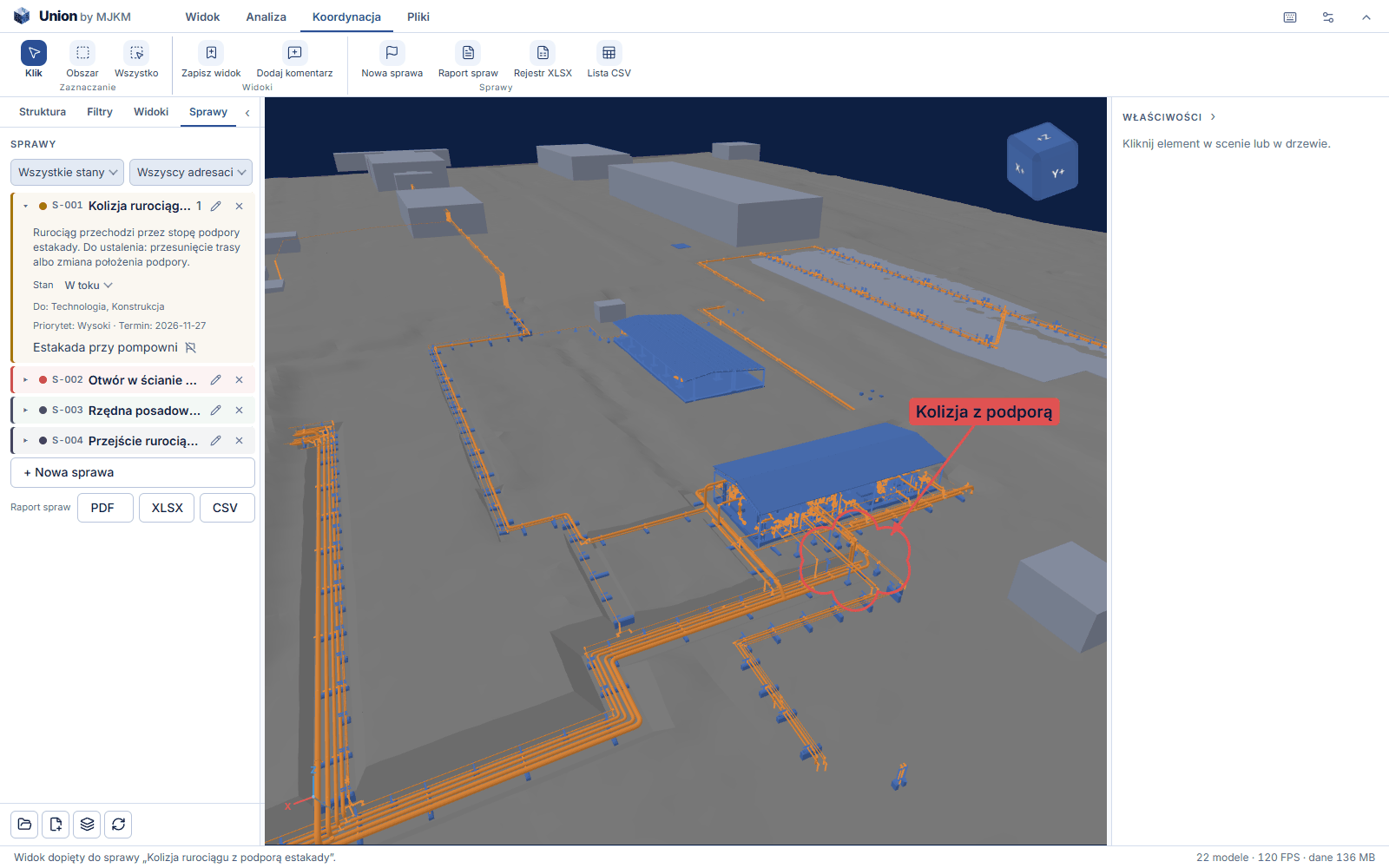

04Prowadź
Sprawy zamiast wątków w poczcie
Każda sprawa ma status — otwarta, w toku, rozwiązana, zamknięta — adresata i dopięte widoki. Widać, co czeka na kogo i co zostało zamknięte.
05Przekaż
Raport koordynacyjny w PDF
Sprawy ze statusem, adresatem i kadrami z modelu w jednym dokumencie — w wybranym zakresie, na przykład bez spraw zamkniętych. Gotowy do wysłania projektantom branżowym.

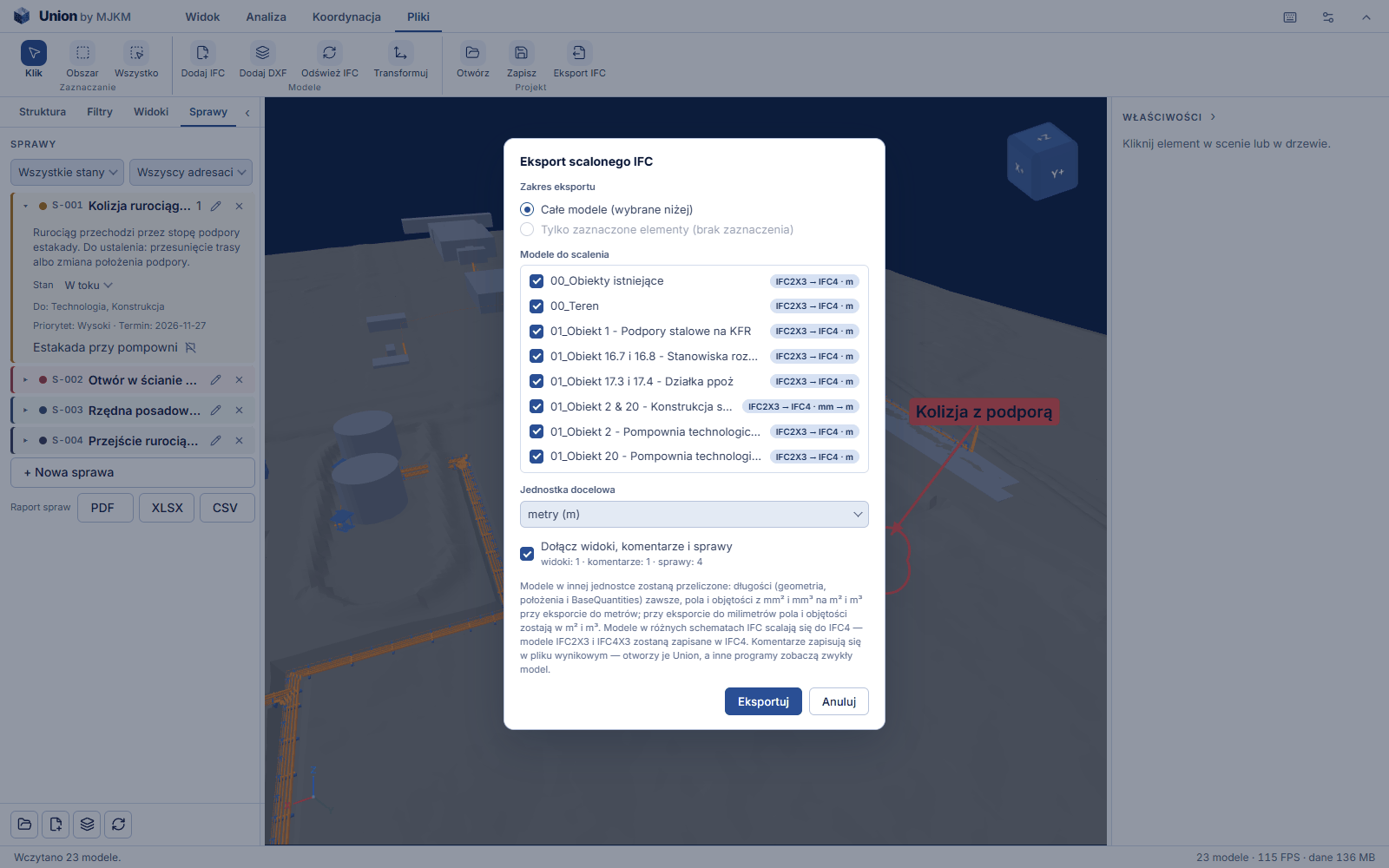

06Scal
Wszystkie modele w jednym pliku IFC
Scalony model zapisany jako jeden plik IFC, w wybranej jednostce, ze sprawami, widokami i komentarzami w środku. Odbiorca otworzy go w bezpłatnej wersji Uniona razem ze sprawami i uwagami, a inny program czytający IFC zobaczy zwykły model.
Przydaje się też
Zestawienia ilości z pochodzeniem liczby
Przy każdej ilości widać, skąd pochodzi: z właściwości modelu, z siatki czy z przeliczenia. Wynik wychodzi jako dokument albo arkusz.
Odświeżenie po nowej wersji modelu
Gdy branża przyśle nowy plik, projekt odświeża modele bez składania wszystkiego od początku.
Kontrola przyjęcia modelu
Przed koordynacją widać, czy przekazany model ma to, czego potrzeba do dalszej pracy.
Eksport ze zmianą jednostek
Scalony model zapisany w innych jednostkach zachowuje położenie na mapie.
Prywatność
Model zostaje na Państwa komputerze
Union wczytuje i wyświetla pliki IFC w przeglądarce. Z serwera pobierany jest kod aplikacji, a pełna wersja w trakcie pracy potwierdza licencję. Pliki modeli nie są wysyłane na żaden serwer — ani nasz, ani cudzy.
Przy dokumentacji objętej umową o poufności to zwykle warunek, a nie zaleta.
Wersja bezpłatna i pełna
Wersja bezpłatna ogląda i mierzy. Pełna produkuje dokumenty i prowadzi koordynację.
Bezpłatnie otwiera się jeden model — z nawigacją, filtrami, przekrojami i wszystkimi pomiarami. To wystarcza także odbiorcy scalonego modelu: plik IFC z pełnej wersji otworzy się bezpłatnie razem z zapisanymi w nim widokami i komentarzami.
| Zakres | Bezpłatnie | Pełna wersja |
|---|---|---|
| Otwieranie modelu IFCWersja bezpłatna: jeden model naraz. | ✓ | ✓ |
| Nawigacja, drzewo modelu i właściwości elementów | ✓ | ✓ |
| Filtry, przekroje, ukrywanie i izolowanie elementów | ✓ | ✓ |
| Pomiary: odległości, kąty, pola, objętości, masa i współrzędne punktu (X, Y, Z oraz E, N, H) | ✓ | ✓ |
| Podkład z rysunku DXF pod modelami, z pomiarem do punktów podkładuWersja bezpłatna: jeden podkład naraz. | ✓ | ✓ |
| Przeglądanie widoków i komentarzy zapisanych w pliku IFC | ✓ | ✓ |
| Więcej niż jeden model naraz — federacja | — | ✓ |
| Tworzenie widoków i komentarzy z rysunkiem | — | ✓ |
| Sprawy koordynacyjne i raport koordynacyjny | — | ✓ |
| Zestawy selekcji i reguły kolorowania | — | ✓ |
| Zestawienia ilości i raporty do dokumentu i do arkusza | — | ✓ |
| Plik projektu i odświeżenie modeli po zmianie plików | — | ✓ |
| Zapis scalonego modelu do jednego IFC z widokami i komentarzami | — | ✓ |
| Zapis podkładu DXF w pliku projektu i w scalonym IFC | — | ✓ |
Wersja bezpłatna nie wymaga zakładania konta.
Wymagania
Na czym działa Union
Union pracuje na Państwa komputerze, więc wielkość modelu, który da się otworzyć, zależy od sprzętu i od przeglądarki.
- Przeglądarka
- Google Chrome lub Microsoft Edge w wersji 64-bitowej albo Safari — w aktualnej wersji, z obsługą WebGL 2.
- Pamięć operacyjna
- Minimum 16 GB RAM. Dla modeli powyżej 200 MB rekomendujemy 32 GB.
- Karta graficzna
- Dowolna karta z obsługą WebGL 2, także zintegrowana. Przy dużych federacjach karta dedykowana wyraźnie poprawia płynność obracania modelem.
- Połączenie z internetem
- Wymagane. Pełna wersja potwierdza licencję przy uruchomieniu i okresowo w trakcie pracy.
Pytania i odpowiedzi
Czy plik modelu trafia na serwer?
Nie. Union wczytuje i wyświetla modele w przeglądarce, na Państwa komputerze. Z serwera pobierany jest wyłącznie kod aplikacji.
Jakie pliki otwiera Union?
Pliki IFC w wersjach IFC2X3, IFC4 i IFC4X3. Starsze pliki IFC2X2 otwiera w trybie zgodności. Rysunki DXF w skali 1:1 wczytuje jako podkład pod modelami — z napisami, kreskowaniami i liniami przerywanymi, z pomiarem do punktów podkładu.
Czy wersja bezpłatna wystarczy, żeby przejrzeć model od koordynatora?
Tak. Scalony model z pełnej wersji to jeden plik IFC — wersja bezpłatna otworzy go razem z zapisanymi w nim sprawami, widokami i komentarzami i pozwoli go mierzyć.
Co się stanie, jeśli model będzie za duży?
Silnik w przeglądarce ma do dyspozycji około 3 GB pamięci, niezależnie od tego, ile pamięci ma komputer. Jeżeli model się nie mieści, Union informuje o tym przed wczytaniem albo przerywa import z wyjaśnieniem.
Czy Union sprawdza poprawność modelu?
Union pokazuje i zestawia to, co znajdzie w modelu. Poprawność samego modelu oraz ocena wyników pozostają po stronie projektanta.
Sprawdź Union w praktyce
Wersja bezpłatna otwiera się w przeglądarce bez zakładania konta. Pełną wersję kupują Państwo w panelu — na miesiąc albo na rok.
