Infrastruktura paliwowa · konstrukcje budowlaneTerminal paliw

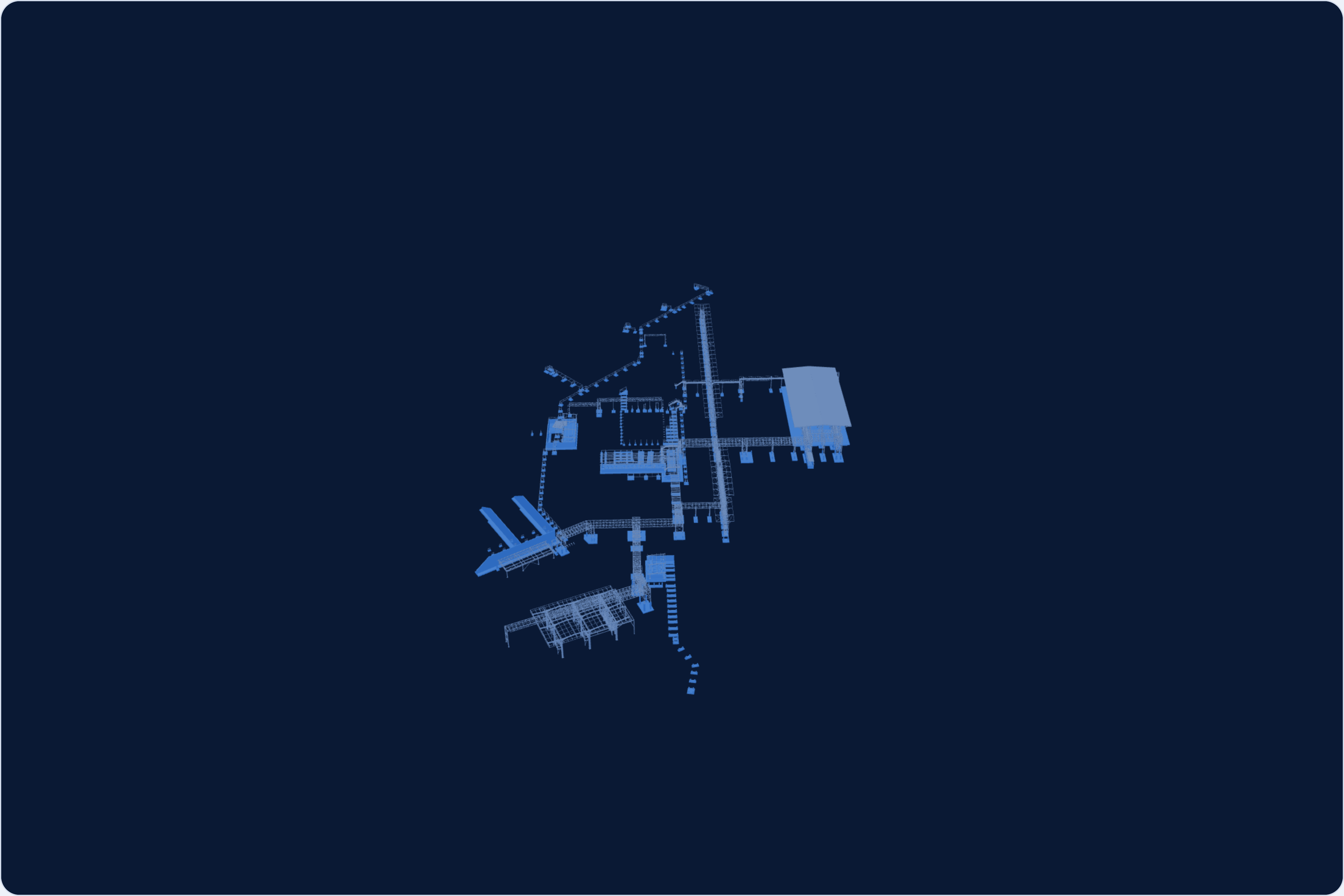

Rozbudowa i dostosowanie terminala paliw do standardów JIG. Zaprojektowaliśmy komplet konstrukcji budowlanych rozbudowy — od fundamentów zbiorników i estakad rurociągowych, przez podkonstrukcje stalowe, wiaty i posadzki przemysłowe, po ścianki oporowe i przejście nad drogą. Model koordynacyjny 3D całej bazy opracowaliśmy z własnej inicjatywy — okazał się na tyle przydatny, że udostępniliśmy go pozostałym branżom
Zobacz realizację →
Infrastruktura paliwowa · konstrukcje stalowe i żelbetoweBaza magazynowa paliw i chemikaliów
Konstrukcje budowlane bazy magazynowej i terminala paliw, chemikaliów i gazu płynnego. W projekcie budowlanym zamiennym i projekcie wykonawczym zaprojektowaliśmy pompownie w formie stalowych wiat na żelbetowych tacach i ścianach oporowych, fronty kolejowe z pomostami obsługowymi, stanowisko nalewcze autocystern oraz estakady technologiczne prowadzące rurociągi i trasy kablowe nad drogami i torowiskami. W kolejnym etapie zaprojektowaliśmy rozbudowę bazy: nowe estakady, front kolejowy gazu płynnego o długości ok. 124 m i przedłużenie kanału frontu kolejowego
Zobacz realizację →
Żelbet + mur · układ ścianowo-słupowyObiekt mieszkalno-usługowy
Budynek usługowy zamieszkania zbiorowego. Układ ścianowo-słupowy z żelbetowym trzonem, posadowiony bezpośrednio na płycie fundamentowej
Zobacz realizację →
Żelbet · fundamenty technologiczneZakład spożywczy
Przebudowa i rozbudowa zakładu spożywczego o budynek produkcyjno-magazynowy z nową linią technologiczną. Projekt konstrukcyjny fundamentów pod urządzenia i ciągi technologiczne — pełne modele zbrojenia 3D
Zobacz realizację →
Stal · konstrukcja wspornikowaWspornik dachowy
Wspornikowe zadaszenie domu jednorodzinnego — stalowy ruszt wysunięty poza obrys budynku, przenoszący całe obciążenie na zakotwienia w konstrukcji żelbetowej. Nietypowa geometria wysięgu wymagała dokładnej analizy statycznej, którą przeprowadziliśmy na modelu przestrzennym w RFEM 6. Konstrukcję zaprojektowaliśmy z profili zamkniętych RRK od 60×4 do 140×10 ze stali S235JR i doprowadziliśmy do dokumentacji wykonawczej wraz z detalami połączeń i zakotwień. Ruszt scalono na ziemi i wprowadzono na miejsce dźwigiem w całości
Zobacz realizację →
Żelbet · fundamenty kielichowe i infrastruktura towarzyszącaHala magazynowa z infrastrukturą towarzyszącą
Konstrukcja żelbetowa hali magazynowej o długości 400 m wraz z infrastrukturą towarzyszącą. Zaprojektowaliśmy fundamenty kielichowe pod stalową konstrukcję nośną hali oraz fundamenty dla ramp przeładunkowych. Integralną częścią opracowania był podziemny zbiornik przeciwpożarowy, zabezpieczony palami przed wyporem, a także mur oporowy i studzienka wodomierzowa
Zobacz realizację →
Stal · projekt wykonawczy-warsztatowyBudynek gospodarczy w zabudowie siedliskowej
Projekt wykonawczy-warsztatowy konstrukcji stalowej budynku gospodarczego. Zaprojektowaliśmy jednokondygnacyjny obiekt z częścią obudowaną oraz wiatą. Konstrukcję nośną tworzą stalowe ramy słupowo-ryglowe, usztywnione stężeniami ściennymi i połaciowymi; układ uzupełniają ciągłe płatwie zimnogięte współpracujące z obudową dachową z płyt warstwowych
Zobacz realizację →
Żelbet, mur i stal · wytyczne konstrukcyjneBudynek usługowo-magazynowy
Wytyczne konstrukcyjne do projektu technicznego: konstrukcje żelbetowe budynku biurowego oraz konstrukcje stalowe budynku magazynowego. Zakres objął obliczenia i dobór profili stalowych wraz z połączeniami i ich zakotwieniem w fundamentach, a także wytyczne zbrojeniowe słupów, belek, stropów, schodów i fundamentów
Zobacz realizację →
Stal · przestrzenna rama o węzłach sztywnychZadaszenie wjazdu do garażu podziemnego
Projekt wykonawczy stalowego zadaszenia wjazdu do garażu podziemnego. Konstrukcję zaprojektowaliśmy jako przestrzenną ramę o węzłach sztywnych, przekrytą blachą trapezową, ze słupami mocowanymi kotwami wklejanymi do istniejących ścian żelbetowych. Zamocowanie do konstrukcji już wykonanej wymagało sprawdzenia nośności zakotwień jako osobnego warunku, obok samej ramy
Zobacz realizację →
Stal · projekt wykonawczy-warsztatowy trzech obiektówWiata, zadaszenie i budynek mały
Projekt wykonawczy-warsztatowy konstrukcji stalowych trzech obiektów zakładu przemysłowego: wiaty dużej, zadaszenia oraz budynku małego. Dla każdego z nich zaprojektowaliśmy ramy, rygle, płatwie i stężenia wraz z połączeniami, a także obudowę z blachy trapezowej — ścienną i dachową. Opracowanie doprowadziliśmy do poziomu warsztatowego, czyli z wykazami i detalami gotowymi do prefabrykacji
Zobacz realizację →
Stal i żelbet · projekt wykonawczyBudynek gospodarczy na płycie fundamentowej
Projekt wykonawczy budynku gospodarczego o konstrukcji stalowej, posadowionego na żelbetowej płycie fundamentowej. Zaprojektowaliśmy ramy słupowo-ryglowe z płatwiami z profili zimnogiętych oraz płytę fundamentową wraz z podjazdem — czyli obie branże konstrukcyjne w jednym opracowaniu, od posadowienia po obudowę z płyt warstwowych
Zobacz realizację →
Żelbet i mur · dwa warianty konstrukcyjneHala magazynowa na materiały sypkie
Projekt wykonawczy hali magazynowej na materiały sypkie, opracowany w dwóch wariantach konstrukcyjnych do wyboru przez inwestora. W obu przyjęliśmy posadowienie bezpośrednie na stopach i ławach fundamentowych oraz żelbetowe rdzenie ścian; hale różnią się materiałem ścian — bloki betonowe typu LEGO albo bloki szalunkowe. Ściany hali na materiały sypkie pracują na parcie składowanego materiału, więc wariant ściany przekłada się wprost na zbrojenie rdzeni i ław
Zobacz realizację →
Stal · projekt wykonawczy-warsztatowy z oddziaływaniami sejsmicznymiZewnętrzna klatka schodowa z analizą sejsmiczną
Projekt wykonawczy-warsztatowy stalowej klatki schodowej dobudowanej do istniejącego obiektu, wykonany z uwzględnieniem oddziaływań sejsmicznych. Zaprojektowaliśmy konstrukcję ramową z biegami schodowymi i czterema poziomami pomostów roboczych, usztywnioną stężeniami poziomymi i pionowymi, zamocowaną w płycie fundamentowej kotwami wklejanymi. Konstrukcja wymagała zaprojektowania na warunki sejsmiczne — zarówno profile główne, jak i zakotwienie
Zobacz realizację →
Stal · hala jednonawowa z suwnicąHala usługowa z suwnicą 5 t
Projekt wykonawczy konstrukcji stalowej jednonawowej hali usługowej o wymiarach około 50 × 20 m. Zaprojektowaliśmy ramy nośne, stężenia oraz układ dachowy z płatwi zimnogiętych, a dla suwnicy o udźwigu 5 t — belki podsuwnicowe
Zobacz realizację →
Stal i żelbet · hala jednonawowa z suwnicąHala magazynowa z suwnicą 10 t
Projekt wykonawczy konstrukcji stalowej jednonawowej hali magazynowej o wymiarach około 30 × 20 m wraz z żelbetowymi fundamentami. Zaprojektowaliśmy ramy nośne, stężenia, płatwie dachowe i stopy fundamentowe, a dla suwnicy o udźwigu 10 t — układ belek podsuwnicowych
Zobacz realizację →
Opinie techniczne
Analizy statyczne i sprawdzenia konstrukcji istniejących albo projektowanych przez kogoś innego.
Żelbet · opinia technicznaŁawa żelbetowa pod odwodnienie liniowe
Opinia techniczna dotycząca analizy układu statycznego żelbetowej ławy pod nowo projektowane odwodnienie liniowe. Zaprojektowaliśmy zbrojenie podłużne ławy oraz zbrojenie kotwiące ją do istniejącego stropu garażu podziemnego, a ławę zdylatowaliśmy na odcinki trzymetrowe. Głównym obciążeniem w analizie było oddziaływanie termiczne — na jego podstawie wykonaliśmy sprawdzenie zmęczeniowe zbrojenia i betonu
Zobacz realizację →
Stal · opinia technicznaStalowe schody zewnętrzne
Opinia techniczna dotycząca analizy statycznej stalowych schodów zewnętrznych. Zweryfikowaliśmy stan graniczny nośności i użytkowalności profili konstrukcji oraz zaprojektowaliśmy połączenia. Analizowana konstrukcja przestrzenna składa się z ram, belek podłużnych i biegów schodowych, opartych na istniejących fundamentach żelbetowych i połączonych z istniejącym budynkiem
Zobacz realizację →
Stal · opinia technicznaBalustrady tarasowe i balkonowe
Opinia techniczna dotycząca analizy statycznej stalowych balustrad tarasowych i balkonowych. Zweryfikowaliśmy stan graniczny nośności i użytkowalności balustrady oraz kotew chemicznych w dwóch wariantach mocowania
Zobacz realizację →
Drewno · opinia technicznaPawilon gastronomiczny — konstrukcja drewniana
Opinia techniczna dotycząca wpływu dodatkowej izolacji akustycznej na konstrukcję drewnianą pawilonu gastronomicznego. Wykonaliśmy przestrzenny model statyczny i zweryfikowaliśmy stan graniczny nośności oraz użytkowalności głównych elementów konstrukcji
Zobacz realizację →
Fotowoltaika i magazyny energii
Fundamenty magazynów energii, stacji transformatorowych i przekształtników, stalowe pomosty i konstrukcje wsporcze paneli fotowoltaicznych.
Żelbet i stal · magazyny energiiMagazyny energii na stopach żelbetowych
Projekt posadowienia trzech kontenerowych magazynów energii i stacji transformatorowej. Magazyny po 45 t stoją na żelbetowych stopach fundamentowych, a stacja 17,2 t — na stalowym pomoście opartym na żelbetowych stopach. Posadowienie jest bezpośrednie, na warstwie piasku średniego zagęszczonego do Is ≥ 0,98, poniżej strefy przemarzania gruntu
Zobacz realizację →
Żelbet i stal · magazyny energiiMagazyny energii ze stacją na pomoście
Projekt posadowienia trzech kontenerowych magazynów energii i stacji transformatorowej. Magazyny po 45 t stoją na żelbetowych płytach 6 900 × 3 300 mm grubości 200 mm, każda z 13 prefabrykowanymi cokołami. Stacja 31,5 t stoi na stalowym pomoście o długości 14 540 mm nad szczelną misą olejową, opartym na 10 stopach
Zobacz realizację →
Żelbet i stal · magazyny energiiMagazyny energii z trzema stacjami
Projekt posadowienia ośmiu kontenerowych magazynów energii, czterech przekształtników AC/DC i trzech stacji transformatorowych. Magazyny po 45 t stoją na płytach 6 900 × 3 300 mm z 13 cokołami, a przekształtniki — na stopach z cokołami. Każda ze stacji ma inne posadowienie: na nasypie, na podsypce i na stalowym pomoście
Zobacz realizację →
Stal i żelbet · farma fotowoltaicznaKonstrukcja wsporcza paneli i stacja na podsypce
Projekt konstrukcji dla dwóch farm fotowoltaicznych o mocy do 1 MW: stalowa konstrukcja wsporcza paneli o nachyleniu 25° i posadowienie stacji transformatorowej. Stacja z urządzeniami waży 50 t, a jej prefabrykowany fundament z kanałami kablowymi stoi na podsypce z pospółki grubości co najmniej 30 cm. Stację ustawia się bez użycia dźwigu, za pomocą platformy gąsienicowej
Zobacz realizację →
Żelbet · magazyny energiiMagazyny energii w bloku na stopach
Projekt posadowienia magazynów energii, stacji transformatorowych, przetwornic i masztów odgromowych. Dziesięć kontenerowych magazynów stoi w dwóch częściach, po pięć w każdej, na żelbetowych stopach z cokołami — pod kontenerem typu II o masie 89,7 t jest ich 18. Stacje i przetwornice stoją na płytach żelbetowych grubości 200 i 300 mm, a maszt odgromowy wysokości 15 m — na stopie o boku 1 350 mm
Zobacz realizację →
Żelbet · mikropaleStacje transformatorowe na mikropalach i na podsypce
Projekt posadowienia dwóch stacji transformatorowych po 36 t w dwóch częściach inwestycji. W części I, na gruntach słabonośnych w II kategorii geotechnicznej, płyta 5 000 × 3 000 mm grubości 250 mm stoi na ośmiu mikropalach iniekcyjnych długości 9 m. W części II stacja jest posadowiona bezpośrednio, na podsypce mineralnej
